高功率紫外納秒激光器在5G電路板材料上的“摩擦”
材料來源:MKS光學與運動控制

激光加工對印刷電路板 (PCB) 制造一直有著巨大的影響,推動整個行業開發性能更高、功耗更低的設備。如今,從較厚的纖維復合材料到較薄的柔性層壓板,多種多樣的材料采用一系列激光源通過各種方式進行加工。特別值得注意的是柔性 PCB (FPCB) 技術,由于移動設備市場的快速發展,該技術也在頻繁更新?lián)Q代。其中一個發展方向是 5G 移動通信,能夠顯著提高無線數據速率。

毋庸置疑,我們需要使用新材料,以更高的速度接收、處理和傳輸數據,而傳統的聚酰亞胺介電層必須替換為改性聚酰亞胺 (MPI)和液晶聚合物 (LCP) 等先進材料,這兩種材料都能在 5G 頻率下實現一流的介電性能。出于各種原因,包括更高頻率下的穩定性,以及天線相關組件的穩定性,LCP 被視為 5G 的首選材料。

在激光加工方面,全深度切割(本文的關注點)與 FPCB 制造中的成型切割/工藝路線應用相關,該過程是從板材或卷材上切割出設備或組件的最終設計形狀。

MKS的工業激光器應用研究人員使用高功率紫外 (UV) 混合光纖激光器(Quasar UV80,平均功率 80 W,能量高達 400 μJ/脈沖),對基于 LCP 的 FPCB 材料進行了一系列切割實驗,包括純 LCP 片和包銅 LCP 層壓板。

Quasar 激光器具 TimeShift 可編程脈沖技術的靈活性,可用于在單脈沖到 3.5 MHz 的廣泛脈沖重復頻率 (PRF) 下探索各種時域定制的脈沖輸出(脈沖寬度、脈沖串模式、脈沖整形)。所有測試均采用雙軸掃描檢流計進行高速多次加工,并將 f-theta 物鏡 (f = 330 mm) 與可變擴束鏡相結合,以探索各種焦斑直徑(20-35 μm,1/e2直徑)。

MKS的第一批加工結果來自 50 μm 厚的純 LCP 片材料。初步測試表明,該材料與聚酰亞胺類似,具有相對較低的紫外光燒蝕閾值。然而,與聚酰亞胺不同的是,LCP 對過度加熱比較敏感,需要精心優化工藝,以避免熔化和炭化。MKS在高 PRF (>750 kHz) 下使用短激光脈沖寬度 (~2-3 ns)和適中的脈沖能量,取得了最佳切割結果。圖 1 中的光學顯微鏡圖像顯示了產生的切口的入口、出口和橫截面視圖。

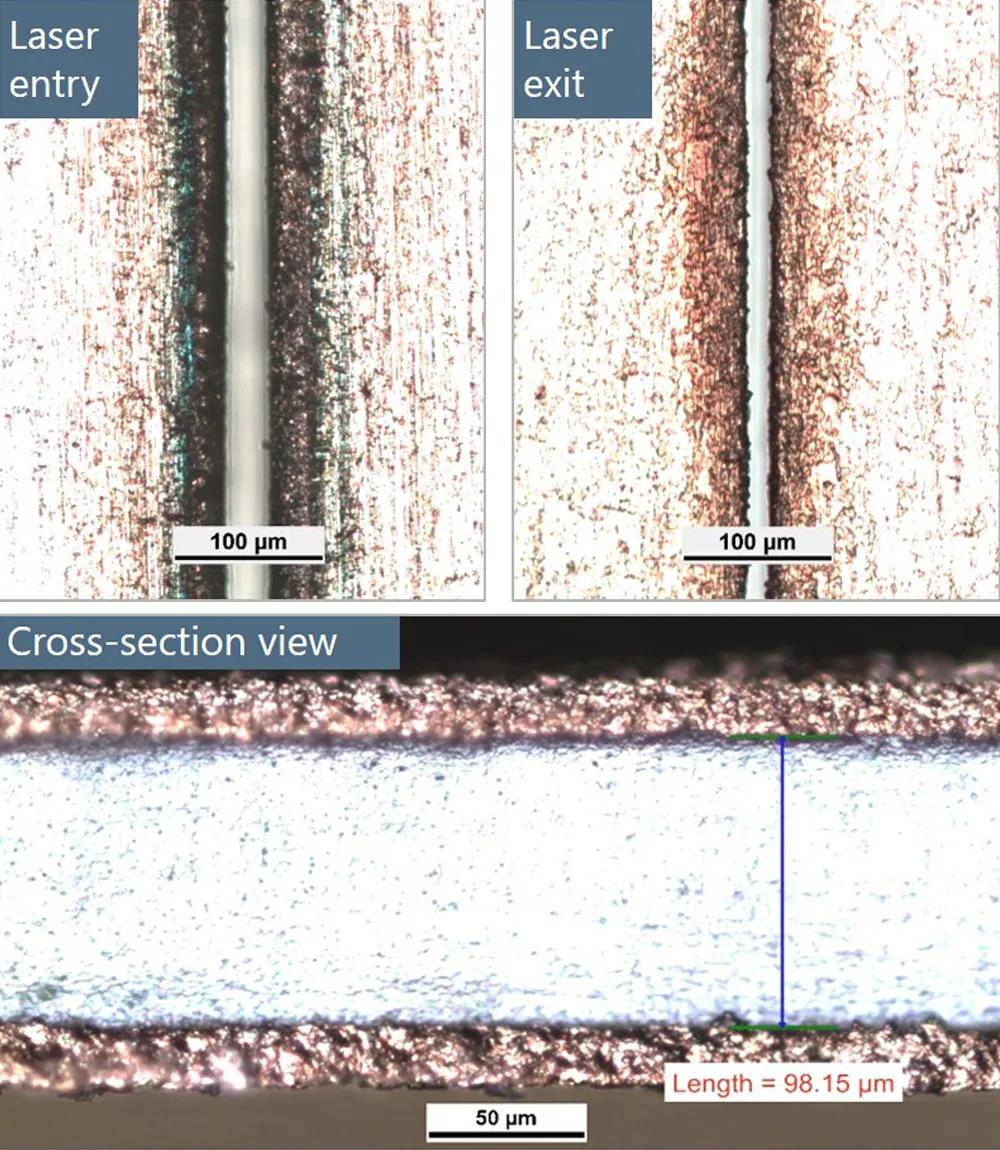

圖1 使用 Quasar UV80 激光器切割的 50 μm 厚純 LCP。入口(左上)、出口(右上)和橫截面(下)視圖顯示了出色的質量和最低限度的過度加熱

這些圖像展示了通過紫外納秒脈沖所實現的出色質量,幾乎沒有熔化和炭化的跡象。橫截面視圖顯示了紋理精細的加工表面,沒有熱熔回流(即表面“平滑”)。橫截面視圖在切口的出口面方向確實出現了一些“通道”。這是由于工藝的高速/低脈沖重疊性質,以及隨著深度增加而減小的燒蝕直徑,從而在切口的出口面方向產生了接近分離的燒蝕“點”。在實踐中,通過在切口更深時降低光束掃描速度,可以減少或消除這種效應。該切口使用 13 次重疊掃描在 8 m/s 掃描速度下實現,產生了 ~615 mm/s 的凈切割速度。

MKS還進行了包銅 LCP 層壓板切割的試驗,在測試中使用了兩種不同厚度的  Cu/LCP/Cu 疊層:18/100/18 μm 和 9/25/9 μm。較厚的那種材料尤其難以處理,而更高的脈沖能量有助于避免加寬切口寬度(例如通過實施平行線/光柵掃描工藝)。然而,Quasar 激光器的脈沖能量高達 400 μJ,不需要采取這些措施。MKS利用了該激光器的 TimeShift 脈沖定制功能來研究各種條件,包括短脈沖寬度與長脈沖寬度,以及脈沖串模式輸出。

對于較長的脈沖 (10 ns),切割速度處于較高的 100-120 mm/s,而切割質量趨向于毛邊較小但氧化區較大。另一方面,較短的脈沖 (2.5 ns) 切割速度較慢 (~90 mm/s),毛邊更高,但氧化區顯著減少。使用短脈沖 (2 ns) 的脈沖串可以產生最好的總體結果,具有 130 mm/s 的最高切割速度,以及毛邊高度和氧化量都適中的切割質量。圖 2 中的光學顯微鏡圖像從入口和出口面以及橫截面角度顯示了這樣的切口。

圖2 使用 Quasar UV80 激光器切割的厚包銅 LCP。入口(左上)、出口(右上)和橫截面(下)視圖顯示了使用時域定制的納秒脈沖實現的清潔優質切口。

這些顯微鏡圖像顯示了可以通過精心優化工藝和時域定制脈沖強度輸出來實現良好的總體質量。即使在切割包銅材料時,也可以保持之前顯示的出色的 LCP 切割質量。此外,由于銅在 LCP 上的剝離強度通常遠遠低于聚酰亞胺的剝離強度,值得注意的是 Cu-LCP 交界面沒有任何分層的跡象。對于較薄的 9/25/9 μm 疊層,可以觀察到類似的結果,但是凈切割速度明顯更高,達到 >350 mm/s。

光學顯微鏡清晰地突出顯示了使用納秒脈沖激光器加工銅時發生的任何氧化物生長和熔融銅區域,例如毛邊、粗糙邊緣,等等。對于精細表面結構及其調整的超近距離成像,掃描電子顯微鏡 (SEM) 是更好的替代方法,用來進行了切口樣品的進一步分析。圖 3 顯示了通過 SEM 觀察18/100/18 μm 疊層的宏觀視角。

圖3 SEM 成像展示了使用 Quasar UV80 激光器切割的包銅 LCP 光滑的材料表面和清晰的幾何形狀。

與光學顯微鏡相比,通過電子顯微鏡觀察時,薄氧化物的光學效應以及先前熔融銅的散射/反射性質沒有那么明顯,從而可以聚焦于表面真正的維度方面,包括調整、邊緣平直度等等。在這里,SEM 圖像展示了優質表面的清潔和經過精密加工的特征。特別值得注意的是 LCP 切口邊緣的光滑度和垂直度,在銅層的切口斷面沒有任何明顯的“鼓肚”或潰縮。圖 4 中顯示了交界面的高度放大 SEM 視圖,確認 LCP 與 Cu 層之間的結合很好。此外,MKS更詳細地確認了光滑平整的 LCP 表面,銅切口邊緣沒有任何潰縮。

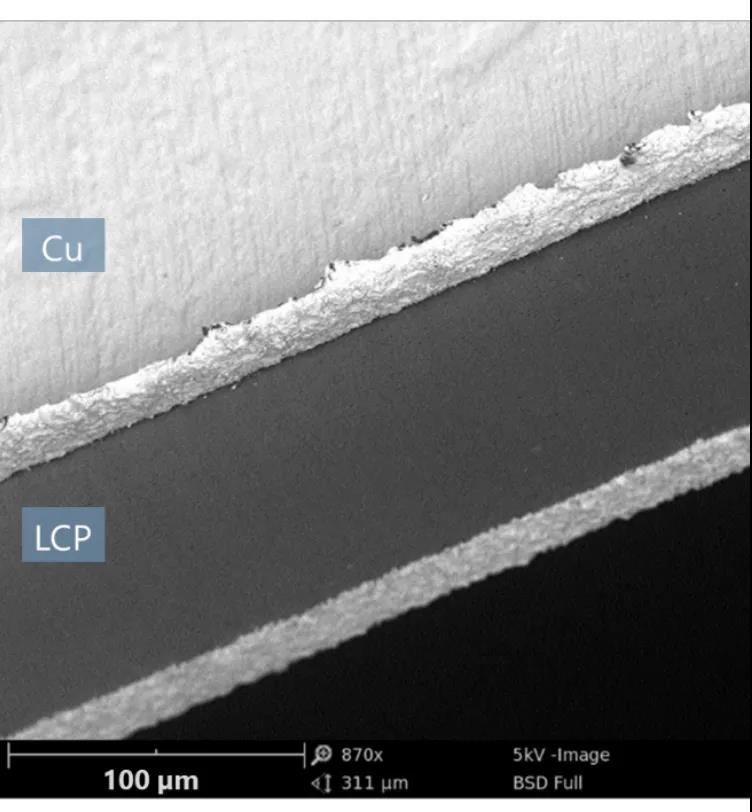

圖4 近距離 SEM 視圖顯示 Cu-LCP 在激光切割之后完好無損,銅切口邊緣沒有任何 LCP 潰縮。

新技術通常會帶來新材料,而制造方法和設備必須相應地進行調整。對于 5G 移動設備,高數據速率和高速電子器件需要替換掉 FPCB 中傳統的聚酰亞胺電介質,許多情況下要替換為 LCP 薄膜和層壓板。在這項工作中,MKS使用了高功率高脈沖能量 Quasar 紫外激光器來切割這些材料,取得了出色的結果。

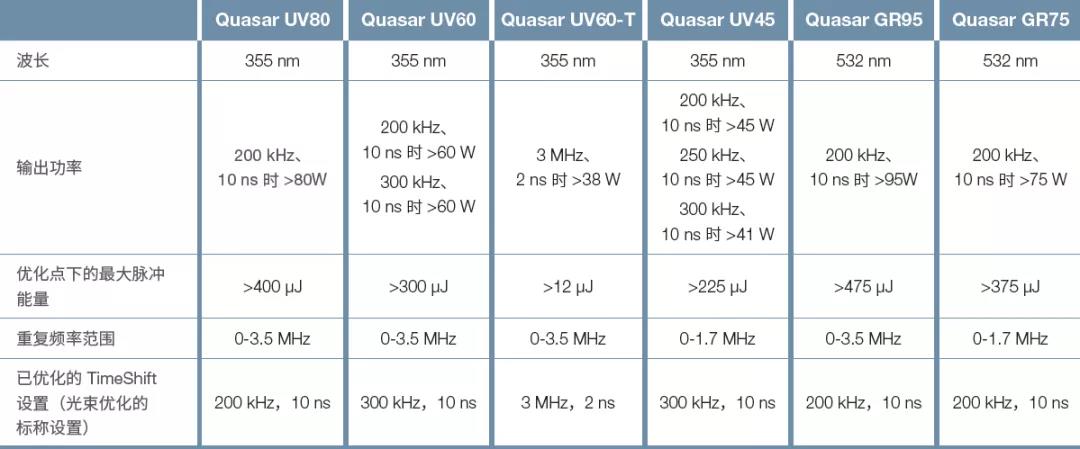

Quasar 系列的突破性性能,使得在較高重復頻率下,仍具有高紫外平均功率和脈沖能量,可滿足高效微加工。Quasar 具有可編程脈沖形狀的創新 TimeShift 技術,實現加工速度、靈活性和控制性的完美組合。

突破性技術: Quasar 將先進的光纖激光器、功率放大器和專利的倍頻技術相結合,獲得突破性結果。這一獨特的設計利用光纖激光器的靈活性和穩健性,滿足了 TimeShift 技術的要求。通過添加 Spectra-Physics 專屬功率放大器技術,Quasar 可將其靈活性增強到很高的輸出功率水平。最后,通過使用 Spectra-Physics 獲得專利的倍頻模塊(因其優異的穩定性而聞名),Quasar 可為嚴苛的全天候 OEM 激光器應用持續提供功率、靈活性和控制性的完美組合。
