雇傭并培養技術人才不僅成本高昂，而且在當前的勞動力市場上，企業越來越難找到并留住這些人才。自動化激光焊接系統極大地減少了對技術人才的需求。

例如，工程師或技術人員使用機器軟件指定并存儲焊接應用的各個方面后，操作員就可以通過GUI借助訪問受限的功能安全地啟動焊接工藝。

避免操作員做出主觀判斷，再結合使用原位視覺、工藝監控、激光監控和加工后驗證功能，能夠提供穩定的生產以及提高良品率，減少?gòu)U品。只要工藝中出現任何偏離指定限值的情況，機器就會進行必要的調整，或停止該過程并向操作員發出警報。這對于任何應用來說顯然都是一項好處。尤其是在焊接已經通過上游加工投入價值的零件或涉及高價值材料的零件時，會非常有好處。

所有這一切最終的好處都將會真正轉化為最終的效益。其中每項自動化優勢都會直接或間接地降低每個零件的總成本。

自動化功能和優點

現在帶您了解幾個關鍵方面，它們可能是整個自動化解決方案的關鍵組成部分。

自動裝載/卸載零件

配備各種進料選項，包括料斗、輸送機或托盤裝載機，與將零件送入和送出系統的機器人連接。自動化可極大地降低勞動力成本以及勞動力對質量的影響。在某些情況下，拾放機器人也可用于加工運動，通常與3D視覺系統一起使用。這種自動焊接定位可提高成本效益。

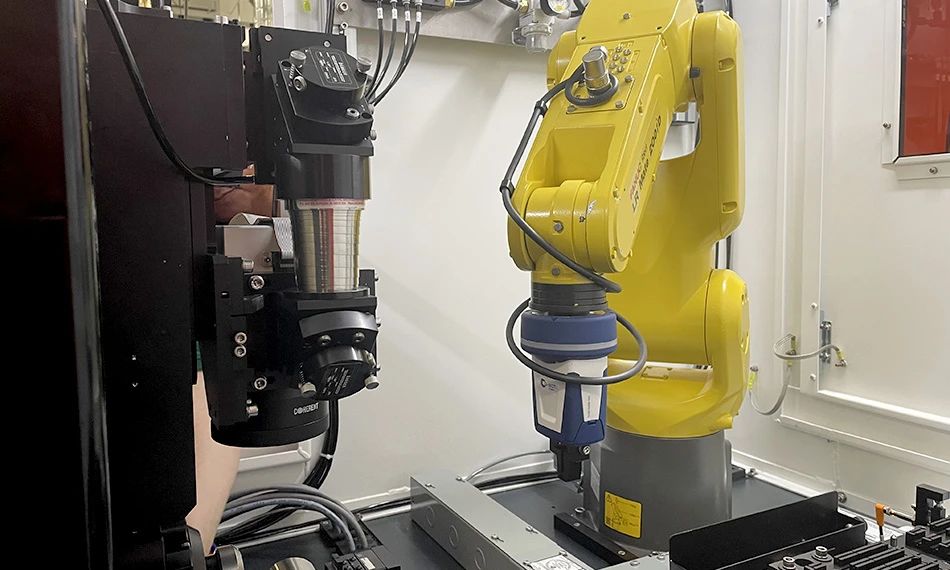

圖1. 自動化解決方案有助于將零件送入和送出系統并降低勞動力成本。

加工前視覺系統

能夠?yàn)槊看魏附訄?zhí)行正確的零件確認和定位。這種焊前工藝還可以根據零件裝配來提供通過/無法通過指示。在手工工藝中，操作員需要將零件放入夾具裝置中，然后在焊接前將其牢固地夾緊。有時，可以通過使用旋轉工作臺同時進行焊接和裝載/卸載來加速完成這項簡單的任務。但在自動化系統中，機器視覺系統可以分別查看位于料斗中、傳送帶上和/或托盤中的零件。它可以識別獨特的物理細節和基準點和/或條形碼，或者執行其他滑動檢查。

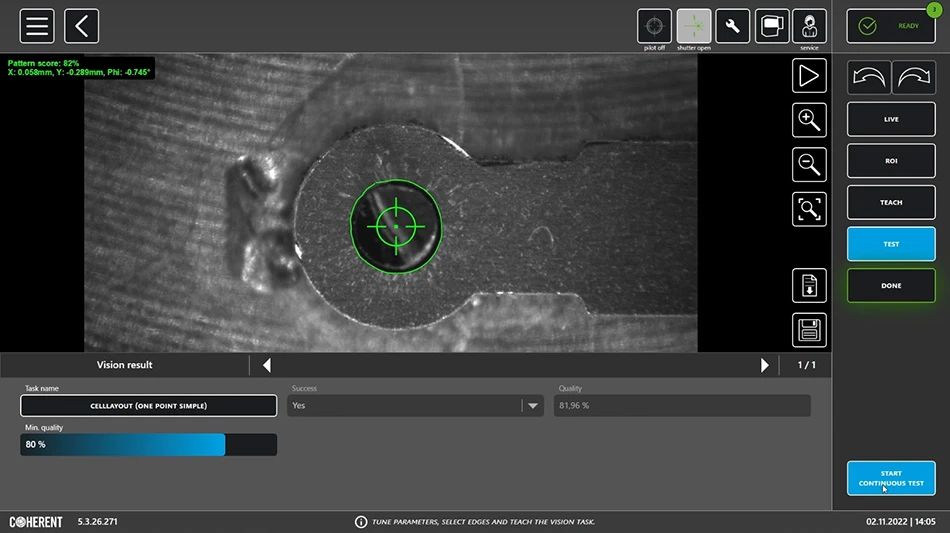

圖2. Coherent PartVision能夠在每次焊接中進行正確的零件確認和定位。

加工中監控

提供工藝變化警報，在工藝中出現偏離限值的情況時規劃預防性維護，或停止生產以免組裝不良零件。Coherent 沒有依賴第三方解決方案，而是開發了一個內部系統Coherent SmartSense+，該系統專為微焊接而設計，可提供經濟且全面的加工中監控能力。SmartSense+ 的一個主要組成部分是一個獨特的光學系統，能夠捕獲和分析后向反射的激光和工藝本身發出的光。它還可以包括聲音信號和其他信號。該數據可用于確定焊接工藝是否切實發生，監控水平和垂直零件間隙寬度，以及檢測使用氣體時工藝和外罩氣流速率的變化。它還可以評估焊縫中是否有孔、空隙和微裂紋。

在加工中監控的另一項優勢是利用信號來優化焊接時間表，例如，何時形成等離子體、何時焊接不穩定，并將這些與激光和光學參數聯系起來。應用工程師已經證明此功能在許多場合非常有用，即使對于擁有數十年焊接經驗的用戶也是如此！

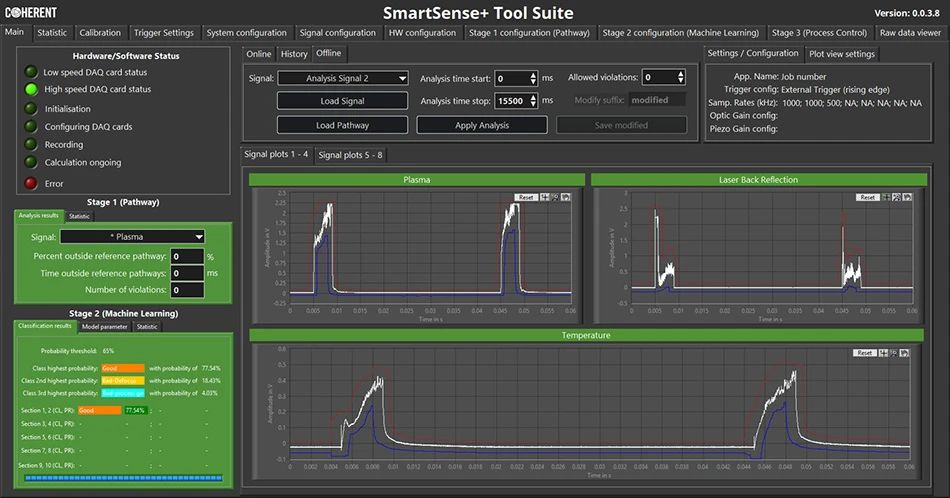

圖3.使用專有算法，可以分析傳感器信號來提供OK/NOK 反饋，并在出現焊接故障時提供指導；故障有可能是離焦、功率或能量較低、缺乏氣體保護、污染等。

加工前、加工中和加工后數據采集

能夠?yàn)槊看魏附訄?zhí)行正確的零件確認和定位。這種焊前工藝還可以根據零件裝配來提供通過/無法通過指示。在手工工藝中，操作員需要將零件放入夾具裝置中，然后在焊接前將其牢固地夾緊。有時，可以通過使用旋轉工作臺同時進行焊接和裝載/卸載來加速完成這項簡單的任務。但在自動化系統中，機器視覺系統可以分別查看位于料斗中、傳送帶上和/或托盤中的零件。它可以識別獨特的物理細節和基準點和/或條形碼，或者執行其他滑動檢查。

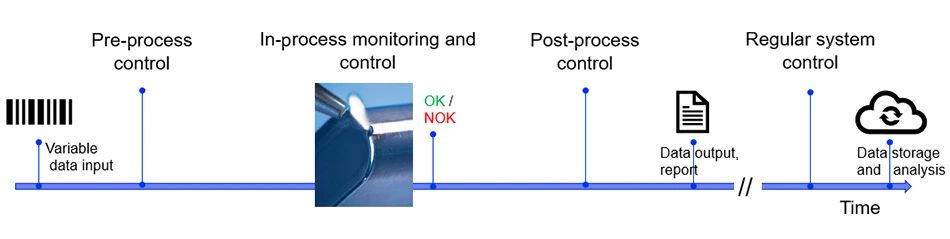

圖4. 自動監測和數據跟蹤/記錄避免了人工監測和手動數據輸入以及因此帶來的錯誤風險。

簡單、強大的控制軟件

所有這些自動化功能都涉及許多不同的技術和方法，單獨整合這些技術和方法將充滿挑戰。但在 Coherent的全自動激光焊接系統中，Coherent Laser FrameWork會全方位對焊接進行控制，這是一種新一代軟件平臺，具有易于使用的GUI和基于對象的工藝設置/執行功能。借助該軟件中訪問受限的功能，操作員完全不會忘記調用或啟動任何自動化或數據記錄功能。

經濟高效的解決方案

自動化激光焊接系統可以降低許多MDM 應用的成本。但它不應過度增加資本投資成本。具體來說，購買應用并不真正需要的功能是沒有價值的。

這就是Coherent 為什么在從進料選項到使用RFID 標簽閱讀器等的眾多選項中提供靈活性的原因。不僅僅是提供完整的系統，還要提供優化的系統：根據客戶的具體需求進行恰到好處的優化。
