01

在電動汽車中使用的電池的制造過程中，銅材料需要進行高速焊接，且無飛濺。通常使用波長接近1000 nm的紅外激光器，然而這對于焊接銅材料具有兩個主要挑戰：低能量吸收率以及工藝的不穩定性。銅材料對紅外激光的吸收率會隨溫度升高而增加。當高功率紅外激光照射銅表面時，小孔形成后，銅表面的能量吸收率突然增大；小孔不穩定，容易形成飛濺物。同時由于紅外激光器的功率會很大，會使得激光器受到損害。銅材料對藍色激光的吸收率約為60% ，比IR激光的吸收效率高得多。一些文獻中報告了藍色二極管激光器用于加工銅的可行性。藍光激光可以高效、高質量地焊接銅箔或銅板。然而，藍色激光器的成本比近紅外激光器的成本高很多，并且最大輸出功率限于2000 W。結合紅外激光能量吸收率低、工藝不穩定和藍光激光輸出功率低的缺點，我們可以提出一種藍光-紅外復合激光焊接工藝。在該焊接工藝中，我們可以先用吸收率高的藍色激光熔化母材表面，再用紅外激光增加熔池深度。Yang等人基于實驗和數值模擬研究了3 mm厚銅板的近藍-紅外復合激光焊接；首先用低功率藍光激光加熱銅板，然后高功率紅外激光照射銅板的高溫表面，形成深小孔。Fujio等人開發了一種藍光-紅外激光復合焊接系統，發現了混合激光的焊接效率比紅外激光的焊接效率高1.45倍。Kaneko等人使用同軸復合藍-紅外激光器擴大了熔池和小孔，穩定了內部的熱對流。在藍-紅外激光復合焊接中，激光能量的吸收不僅會影響焊接過程的穩定性，還會影響設備的使用壽命。如果在藍色激光照射之后銅表面的溫度低，則由銅表面反射的IR激光能量高，這可能損壞激光頭。

02

Fujio, S等人研究開發了一套以藍光半導體激光器為預熱光源，單模光纖激光器為焊接光源的復合激光系統。利用該復合激光系統對2.5×3.0×50 mm的銅線進行了焊接試驗。圖1顯示了用高速攝像機在0.1、0.2和0.3秒時捕獲的純銅在復合激光器和單模光纖激光器下的熔化和凝固動力學。在單模光纖激光器的輸出功率為1 kW的情況下，銅的熔化從大約0.3秒開始。另一方面，對于輸出功率為1 kW的單模光纖激光器和輸出功率為200 W的藍色二極管激光器的混合激光器，銅的熔化從0.2秒開始。因此，如圖2所示，在復合激光器中，銅的熔化體積變得比單模光纖激光器大。

因?yàn)槭褂盟{(lán)色二極管激光器預熱，銅的溫度升高至約800 ℃。溫度上升會導致銅對光纖激光器的光吸收率局部上升。同時復合激光器比單模光纖激光器獲得了更大的銅熔化體積。因此，認為通過藍色二極管激光器的預熱，銅對單模光纖激光器的光吸收率提高，焊接效率提高。

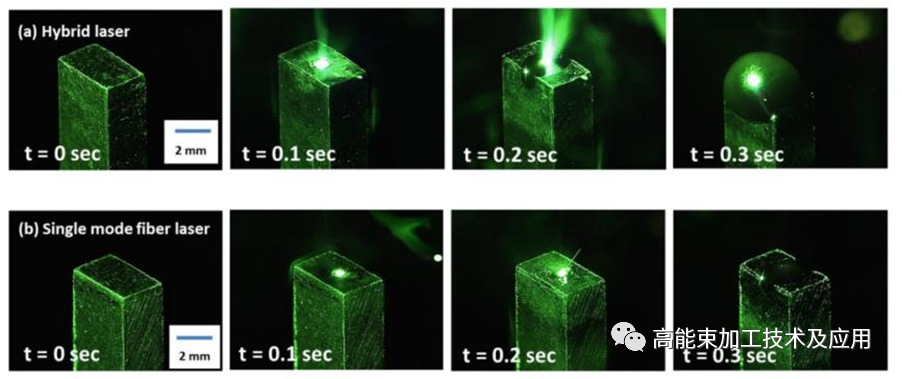

圖1. 銅樣在0、0.1、0.2和0.3秒條件下的熔化和凝固動力學(a)1 kw單模光纖激光器+200 w藍色激光器，(b)1 kw單模光纖激光器

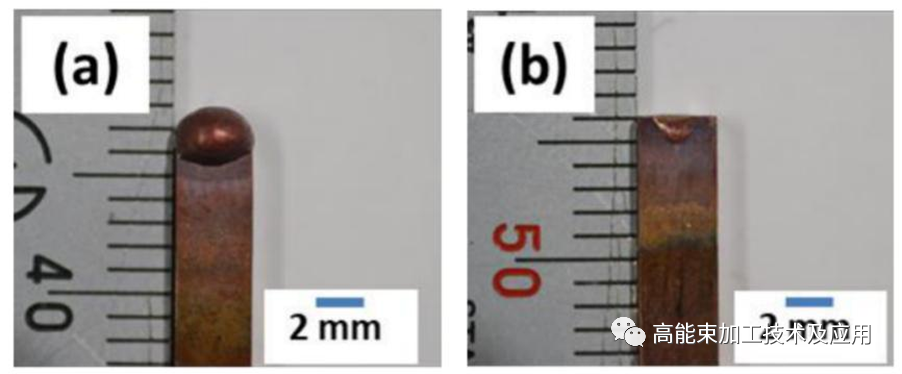

圖2. 輻射后的銅樣品

Wu等人針對厚度為0.5 mm的銅材料，采用同軸復合式藍光-紅外激光焊接工藝，建立了一種新的藍光-紅外激光熱源模型，并結合虛擬網格細化方法，對熔池動態行為和激光能量吸收進行了數值模擬。與藍光激光焊接相比，同軸復合藍光-紅外激光焊接的最高熔化溫度和速度波動較大，激光總能量效率較低，但仍能獲得良好的焊縫。與紅外激光焊接相比，在同軸復合藍光-紅外激光焊接中，藍光激光提高并穩定了紅外激光的能量效率。

在t=0.1 s時，從同軸復合藍-紅外激光焊接情況重新開始具有0 W的藍激光功率、1400 W的紅外激光功率和1.2 m/min的焊接速度的新模擬。如圖3(a)所示，僅形成小的熔池。最高熔化溫度為1798 K，最大熔化速度為0.11 m/s。如圖3(b)所示，在t=0.232 s之后，吸收的紅外激光功率和效率分別為190.4 W和13.60%。與紅外激光焊接相比，同軸復合藍光-紅外激光焊接的紅外激光能量效率提高了16.99%，激光總能量效率提高了165.22%。如圖3(c)所示，同軸復合藍光-紅外激光焊接和紅外激光焊接中的紅外激光效率的標準偏差分別為0.014%和0.215%�？梢缘贸鼋Y(jié)論，在復合藍-紅外激光焊接中，藍激光提高并穩定了紅外激光的能量效率。

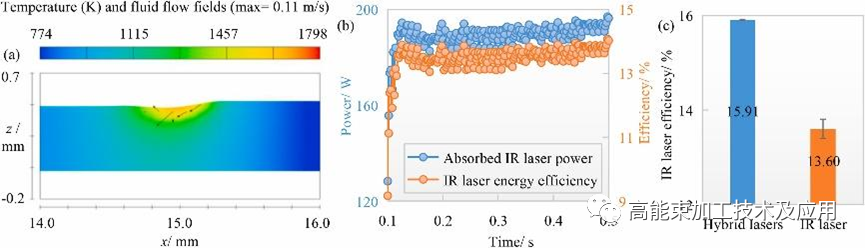

圖3. 激光焊接的數值結果

03

鑒于藍光的成本以及最大功率的限制和紅外激光能量吸收率低、工藝不穩定的缺點，提出了一種藍光-紅光復合激光焊接工藝。通過藍光的高吸收率預熱材料，從而實現對紅光的吸收率的上升，同時由于藍光的功率密度相較與光纖激光較小，可以實現將穩定熱導焊與深熔焊相結合，實現高反合金(鋁、銅)的高效焊接。
