印刷電路板 (PCB) 的生產涉及多種不同的工藝流程，其中很多都需要用到激光器。由于所需的孔徑越來越小，紫外納秒脈沖激光器的使用越來越多。

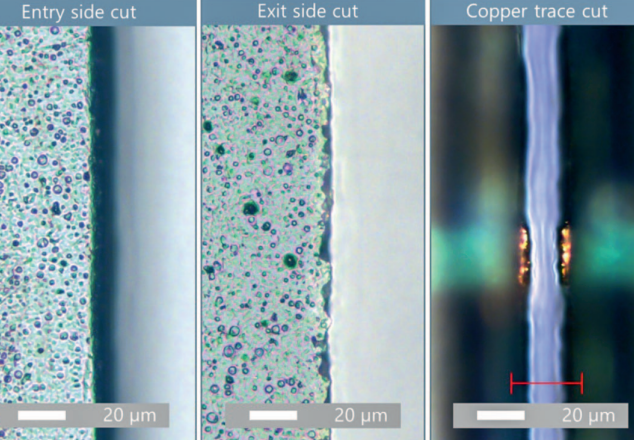

圖 1. 厚度為 250 µm 的 SiP 材料的入射面和出射面切口以及內嵌銅線的光學顯微鏡視圖（凈切割速度為 200 mm/s）

得益于先進的封裝技術，設備和模塊變得更加緊湊。在意識到半導體節點與 PCB 維度之間存在很大的差別（在極端情況下從納米到毫米級別）后，開發商繼續專注于開發先進的封裝技術，以便將不同尺寸的元件連接起來。其中一種技術是系統級封裝 (SiP) 系統，在最終封裝和分離之前，將各個集成電路 (IC) 器件捆綁在 PCB 基板上，該基板具有嵌入式金屬跡線互連。此架構通常包含一個中介層，用于在 PCB 中實現合理的高密度芯片連接分布。最終封裝一般采用環氧塑封料 (EMC) 封裝或其他方法，在進行最終封裝時，模塊仍然排列在單個大面板上。然后采用激光切割工藝對模塊進行分離。

產量、質量和成本必須匹配

用于 SiP 分離的理想激光器取決于具體要求，并且必須在產量、質量和成本之間取得最佳平衡。當涉及高靈敏度元件時，可能需要利用超短脈沖(USP) 激光器和/或紫外波長固有的低熱效應。在其他情況下，成本更低、產量更高的納秒脈沖和長波激光器是更為恰當?shù)倪x擇。為了展示 SiP PCB 基板切割的高加工速度，MKS 應用工程師對綠光高功率納秒脈沖激光器進行了測試。我們使用一臺 Spectra-Physics Talon GR70 激光器，通過采用雙軸掃描振鏡的高速多次加工技術，對 SiP 材料進行了切割，該材料由具有內嵌銅線的薄型 FR4 和雙面阻焊層構成。材料的總厚度為250 µm，其中 150 µm 為（超薄型）FR4 板，剩余 100 µm 為雙面聚合物阻焊層。通過采用 6 m/s 的高掃描速度，可以緩解嚴重的熱效應并避免熱影響區 (HAZ) 的形成�？紤]到材料相對較薄，他們采用了較小的焦點光斑大�。�約為16 µm，1/e2 直徑）和 450 kHz 的高脈沖重復頻率 (PRF)。這種參數組合可以充分發揮激光器的獨特能力，即可以在高PRF 下保持高功率（本示例中為在 450 kHz 下保持67 W），有助于在高掃描速度下保持適當?shù)哪芰棵芏群凸獍咧凉獍叩闹丿B。

圖 2. 展示優異質量（特別是在玻璃纖維織物內部和內嵌銅線附近）的激光切割 SiP 側視圖

沒有熱降解的切割

多次高速掃描后實現的總體凈切割速度為 200 mm/s。圖 1 顯示了切口的入射面和出射面，以及切割路徑與埋入銅線交叉的表面下區域。入射面和出射面的切口均干凈利落，HAZ 很小或根本不存在。此外，銅線的存在沒有對切割工藝產生不利影響，盡管觀察角度受到一定的限制，但銅切口邊緣的質量看起來很理想。

如需詳細了解銅線（乃至整個切口）周圍的質量，可查看切口側壁的橫截面（圖 2）。

質量非常好，僅存在極小的 HAZ 以及少量的碳化和顆粒碎片。FR4 層中的每一根纖維都清晰可辨，熔化部分僅限于從側壁向外伸出的切割纖維端面（即，垂直于沿切割面延伸的纖維）。重要的是，在這些層中觀察不到任何分層現象。

此外，結果表明，銅線周圍的區域質量較好，沒有受到有害熱效應的影響，例如從周圍的 FR4 或阻焊層流出銅液或出現分層現象。

需要大光斑直徑的加厚 FR4 板

切割厚型 FR4 以實現器件分板，是納秒脈沖激光器一種更加成熟的 PCB 應用，此應用通過切割小型連斷點從面板中分離陣列器件。Talon GR70  進行了這方面的測試，為此，相關人員開發了一種全新的斷點切割工藝，專門用于處理由約 900 µm 厚 FR4 板構成的器件面板。對于這種更厚的材料，采用盡可能大的焦斑直徑，同時保持足夠的能量密度（單位為J/cm2），是實現理想產量的關鍵環節。由于激光器在 275 kHz 的標稱PRF 下脈沖能量較高 (>250 µJ)，我們采用了更大的光斑大�。�約 36 µm）；而且，其光束質量極好，聚焦光束的瑞利范圍超過 1.5 mm，是材料厚度的 1.5 倍。因此，在材料的整個厚度上，光斑尺寸相對較大且保持不變，這有助于實現高效切割，因?yàn)榫鶆虻恼丈潴w積和所形成的寬溝槽有利于排出碎片。圖 3 顯示了采用 6 m/s 多次高速掃描加工的切口的入射和出射顯微圖像（總體凈切割速度為 20 mm/s）。

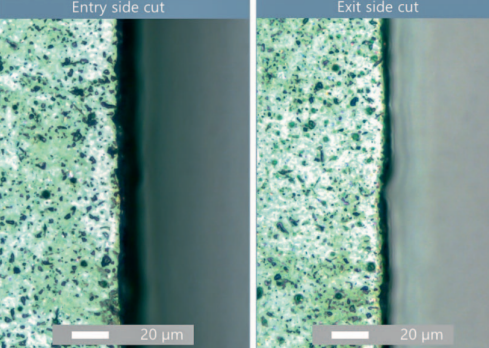

圖 3.以 20 mm/s 凈切割速度進行激光切割后的FR4 PCB（厚度為 900 µm）入射面和出射面

與 SiP 板的情況類似，切口入射側和出射側表面質量都非常好，并且產生的 HAZ 極小。由于玻璃/環氧樹脂 FR4 基體性質不均勻，以及激光燒蝕切口遠端的能量密度較低，出射切口邊緣一般會稍稍偏離完美的直線。橫截面?zhèn)缺诔上耧@示了有關切口質量的更多詳細信息（下方圖 4）。

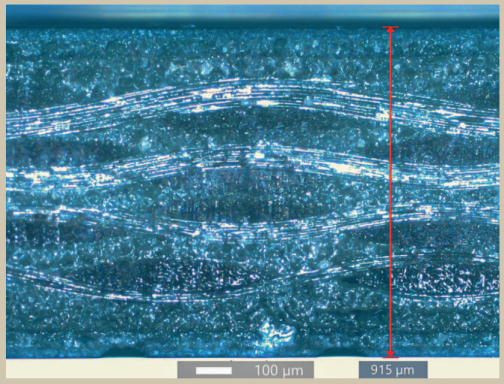

圖 4. FR4（厚度為 900 μm）的激光切割側壁視圖，展示出優異的質量。碳化程度極低，幾乎為零，纖維束幾乎未發生熔化

在圖 4 中，我們可以看到實現了優異的質量。切口處僅有少量 HAZ 和碳產物（焦炭）形成。此外，幾乎沒有發生玻璃纖維熔化現象。Talon GR70 的凈切割速度高達 20 mm/s，顯然非常適合對較厚的 FR4 PCB 進行分板處理，同時可確保獲得優異質量和高產量。
