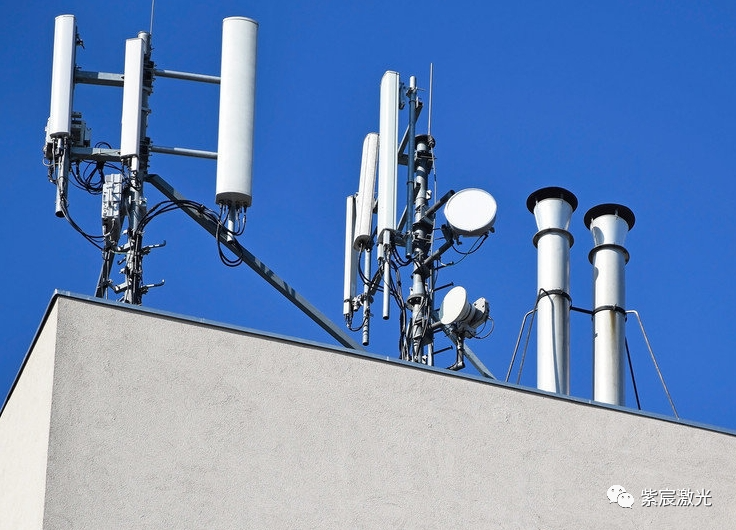

基站天線是發射和接收信號的中間組件，作為轉化器能夠?qū)⒕�上傳播的導行波和空間輻射電磁波相互轉換。隨著5G時代到來，傳統天線開始被高端、高科技的基站天線替代，越來越多的新型技術將會被運用到基站天線中。未來5G基站將持續增加，5G基站天線單值同步提升，將助推5G基站天線的投資規模，推動整個基站天線的發展。

規模預測超400億元

我國基站天線發展經歷了從最初的依賴國外進口到當下的本土自主生產這一過程。結構簡單、性能低的基站天線在逐步引入多種技術后，由全向、單極化向多頻段、多極化、定向轉變，如今的5G時代，國內基站天線廠商國際地位進一步提高，華為自主研發，產業鏈布局成為全球天線市場巨頭，中國基站天線開始引領全球產業鏈發展。

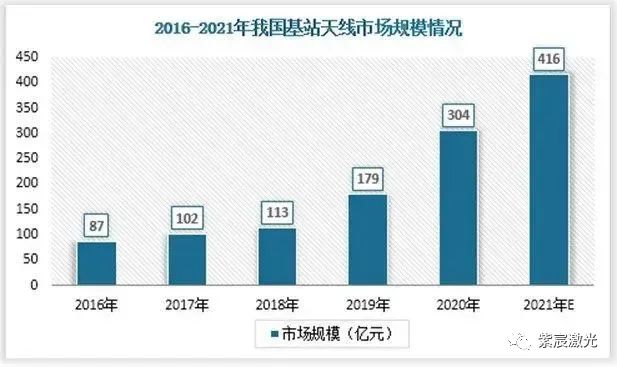

當前天線技術的核心是大規模陣列天線技術，基站天線的升級化、有源化發展提高了天線設計和生產成本，積極促進基站天線增值從而影響市場規模。2016-2020年基站天線市場規模年復合增長率為36.72%，基于此增長率，2021年基站天線市場規模達到416億元。

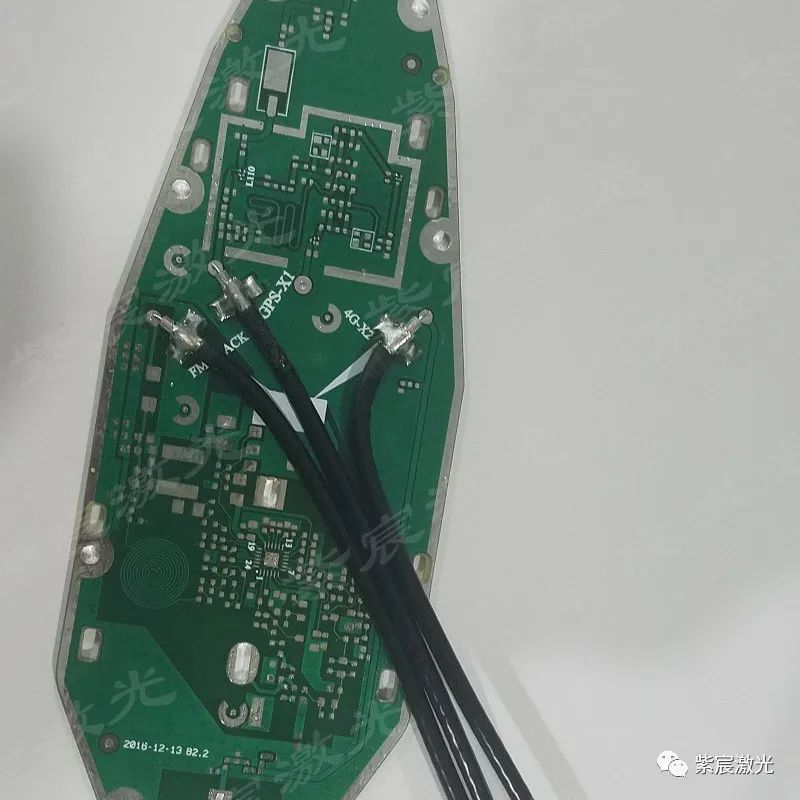

基站天線電纜與PCB的激光焊錫應用

在移動通信領域，基站天線的結構較為復雜，其內部結構主要由鈑金件、壓鑄件、PCB電路板、同軸電纜等多種零部件組裝或結構件焊接而成。其中，金屬結構件之間的焊接是較為常見的工藝，其焊接的目的在于，一是保證良好的電氣連接，二是保證持久的機械連接。所以對焊點的錫量一致性、焊點的融透性、力學強度等相關參數有極高要求。

現有技術中，對金屬結構件實行表面處理后，通常采用單個焊接頭進行點對點加熱，同時加入焊料，使兩個金屬結構件的焊接面形成合金層以實現有效連接。由于是單個焊接頭進行加熱，靠近焊接頭的焊料受熱較多，遠離焊接頭的焊料受熱較少，導致焊料受熱不一，其流動不均勻，使得焊接面強度的一致性較差，降低了連接的穩定性。

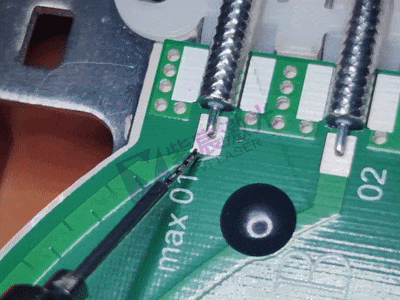

室發天線激光焊錫案例

深圳紫宸提供一種基站天線的激光錫釬焊接方法，解決金屬結構件與五金結構件焊接不穩定的問題。其包括：

1、結構件進行固定，以使結構件上的待焊接面接觸或間隔預設距離；

2、利用自動焊接裝置固定多個焊接點的結構件，通過激光快速實施加熱，以實現預熱處理；

3、再利用自動焊接裝置上的激光焊接系統對結構件同時實施加熱，同時自動輸送焊料，直至達到預設加熱時間。

4、最后自動焊接裝置上的激光焊接系統自動退焊料，冷卻后形成牢固的合金面焊點。

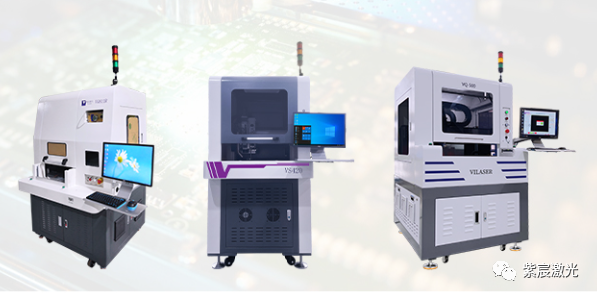

該激光焊接系統自動送錫且錫量精準可控，同時該系統具有恒溫溫控功能，可通過軟件程序化設置激光預熱時間及焊接加熱時間，保障了每個接觸面焊點的一致性。此外，激光焊錫還具備焊接位置精確控制、焊接過程自動化等優點，目前已廣泛應用在同軸線纜與PCB電路板焊接的加工生產中。
