亞微米厚度材料上的精細結構制作

LPKF ProtoLaser R4可實現最小線寬5μm，最小間距10 μm的加工能力。

激光加工應用廣泛，從工業上的厚鋼板加工到醫學界眼科醫生的應用，而當我們將應用領域縮小到絕緣基板上的電氣連接并通過激光蝕刻導電層時，可能是加工70μm厚的銅箔，或者加工亞微米厚度的材料。

01 皮秒激光加工的優勢

LPKF ProtoLaser R4皮秒激光擅長精細加工基材上的薄金屬層。在加工FR4材料上35 μm (1 oz.)的銅層時，其加工效率上可能不如其他ProtoLaser激光系統。然而其真正的優勢是通過冷光源加工，沒有熱效應產生，這對加工薄層材料至關重要。

皮秒激光的兩個關鍵優勢：由于非線性效應，每種材料僅吸收特定波長的激光，并且由于短脈沖，在熱量擴散到周圍材料之前目標材料已經被去除。脈沖頻率與加工速度的結合，決定了對目標材料是冷消融或是熱消融。

LPKF ProtoLaser激光直寫系列設備配備了掃描振鏡，這意味著在特定的區域內，激光束可以通過振鏡快速偏轉。根據脈沖頻率和相應的掃描速度，脈沖之間可剛好相連或者無任何重疊。激光設備將根據激光脈沖和材料特定的損傷閾值能量去除部分材料。通過激光參數的調整，找到合適的功率產生多個絕緣溝道從而去除表面基材，而不損傷高吸收率的基底。

02 TUM創新材料制造方法研究μ電極生物傳感器

慕尼黑工業大學（TUM）的神經電子學研發團隊的一個研究課題是通過創新材料和制造方法研究μ電極生物傳感器。因此，短脈沖激光的微細加工效果特別值得期待。TUM提供了兩種材料用于進行激光加工測試：70μm聚酰亞胺膜上沉積100nm金層以及1mm厚的玻璃基板上沉積100nm鉑層，并確認好了測試樣品的設計圖形。此外，絕緣焊盤上的標記用于顯示定位精度。

測試樣品的總尺寸為1.9 x 0.85 mm，四個角上包含了四個標記，每個標記都有四個40 x 40 μm的正方形焊盤，每個間距為20 μm。而其他方形焊盤均為 50 x 50 μm。絕緣焊盤用于鉆孔測試。其余五組不同線寬和間距的線進行成對測試。一共有五組，每組有6對。

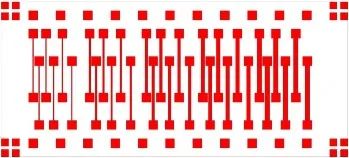

圖1：測試樣品，TUM的設計圖形

從左往右觀察，如果線路寬度第一組為5 μm，第二組為10 μm，每組增加5um以此類推最后一組即為25 μm。而線路和相鄰焊盤之間的間距從5增加到10，以此類推最后為25μm。這樣精心設計的樣品展示了激光加工可以實現的最小線寬和間距以及重新定位的能力。

03 測試一：70μm聚酰亞胺膜上沉積100nm的金層

非常薄的金層對激光的燒蝕會非常敏感。通過極低的激光功率和高脈沖頻率，實現了13 μm寬的溝道。激光刀具路徑計算設置為15μm的光斑尺寸; 因此，5μm和10μm的絕緣溝道則無法計算（如圖2）。軌跡相對15微米刀具存在光斑偏差，所以實際上最小線寬為8μm，最小間距為13μm（如圖3）。因為聚酰亞胺對皮秒脈沖有著高吸收率，所以對基底的穿透為12 - 13μm。

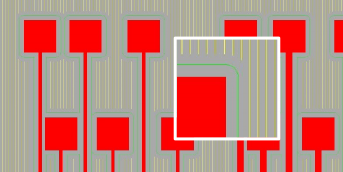

圖 2：激光刀具路徑，綠色線條是圍繞著線路和焊盤周圍的絕緣線，黃色線條剝除大面積金屬層。僅當線間距至少為15 μm 時，才會形成綠色絕緣線。

在 CircuitPro軟件中設置將光斑直徑降至13 μm，可以實現最小線寬，但是我們沒有進行這樣的測試。絕緣焊盤上的點是定位測試的一部分。此樣品加工時長為43秒。

圖3：聚酰亞胺上的金層，最小線寬8μm，最小間距13μm

04 測試二：1mm厚的玻璃基板上沉積100nm鉑層

皮秒激光器的優勢之一是加工玻璃。短脈沖的超高能量會觸發非線性效應 - 產生加工玻璃所需的更高諧波（更高的頻率，更短的波長）。當設置的激光參數低于損傷閾值時，激光將以其基本波長穿過玻璃，而沒有明顯的吸收。

加工1mm厚的玻璃基板上的100nm鉑層的樣品，基于材料的基本物理屬性，LPKF ProtoLaser R4皮秒激光器靈活、精度高， LPKF CircuitPro PL 軟件使用范圍廣，多種材料都可輕松應對。

通過調整各種參數初步測試線路，在材料上得到了9um絕緣溝道。因此，在 CircuitPro PL 軟件中設置了新的加工參數，生成的絕緣溝道如圖 4 所示。

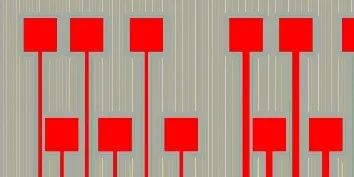

圖 4：激光刀具路徑，綠線為焊盤和線路之間計算得到的10um加工軌跡。

圖5中的樣品加工展示了最小線寬為5 μm，間距為10 μm的微結構。絕緣焊盤上的點是定位重復性測試的標記。樣品加工時長為43秒。標記點的單獨處理需要4s。

圖5：玻璃基板上鍍鉑層，激光可加工的最小線寬為 5μm，最小間距為 9 μm

05 測試結論

LPKF ProtoLaser R4 適用于加工亞微米厚度材料，高精度加工線寬/間距可至5 μm/10 μm且將基材損壞控制到最小甚至沒有。該過程取決于被加工材料的閾值能量，并且可以根據測試情況不同而調整參數。LPKF CircuitPro PL軟件靈活，工程師能夠根據初步測試定義激光加工參數，并按照新的加工參數重新按照需求完成加工過程。

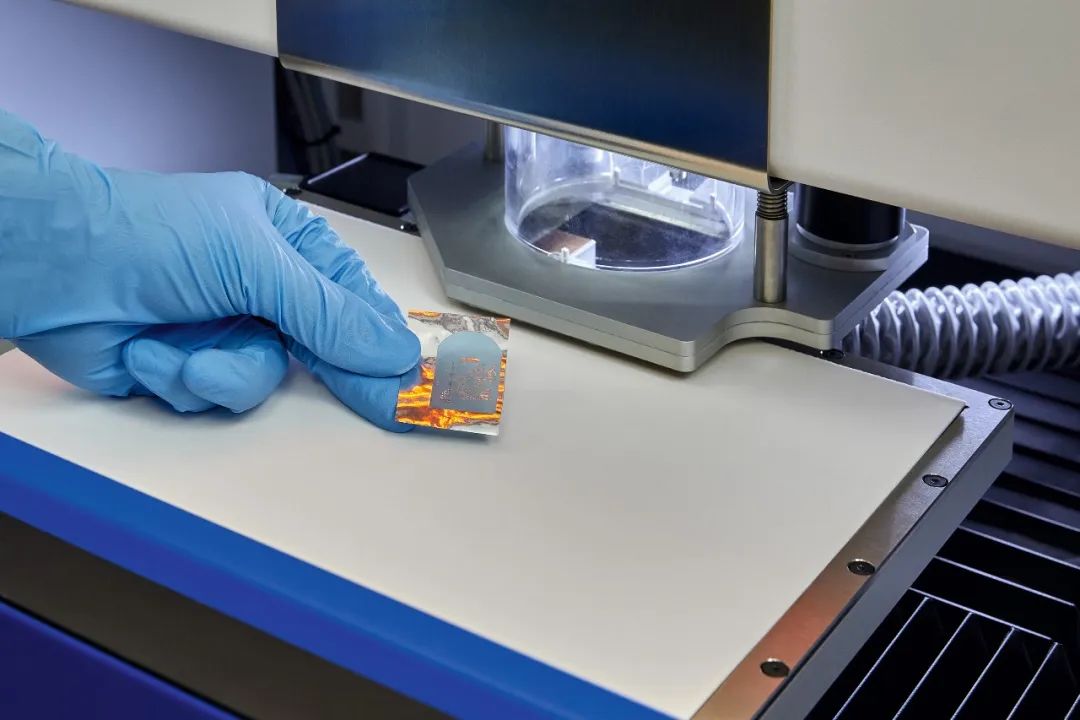

LPKF ProtoLaser R4：超短脈沖激光應用于研發

很多創新性研發都是基于新的材料，那么精密柔性的加工工具就是至關重要的。

LPKF ProtoLaser R4的優勢是將熱效應的影響降到最低，適用于敏感材料的微細加工。皮秒“冷光源”超短脈沖激光既可加工標準的FR4基材，也可用于敏感的射頻或者柔性基材，還可切割硬質或者燒結的基材比如AL2O3, GaN或者硼硅玻璃。精密激光系統開啟了實驗室微細加工系統加工新材料的更多可能性。

ProtoLaser R4 即插即用的實驗室系統，一級激光等級。激光系統集成了攝像頭靶標識別系統，配備了簡單易用的LPKF CircuitPro軟件，可預設好加工參數。您只需專注于您的解決方案，LPKF ProtoLaser R4激光加工系統隨需可用，所想即所得。
