碳化硅（SiC）作為第三代半導體材料中的典型代表，因其出色的導熱性、耐磨性和抗腐蝕性能而得到廣泛應用。它具備高禁帶寬度、高電子飽和速率以及高臨界擊穿電場等優點。這些特性使得SiC單晶在多個領域中發揮關鍵作用，包括半導體襯底、微電子器件、電力電子器件以及光電子領域，尤其適用于高溫、高壓和高輻射等惡劣環境。SiC已成為國防軍工、6G通信、新能源汽車等重要行業轉型升級中的核心材料。

目前，SiC單晶襯底的典型加工工藝包括：?jiǎn)尉�生長、退火、定向、磨平面、滾圓、磨邊、切割、倒角、研磨、拋光及清洗。切割是加工中的關鍵步驟，切割后晶片的彎曲度（Bow）、翹曲度（Warp）和總厚度變化（TTV）等參數會直接影響后續的研磨和拋光工序。當前，生產線上常用的切割方法是往復式多線切割，但由于SiC材料成本較高、晶錠長度較短，通常需要將多個晶錠粘接后進行切割，這種方式效率低且材料損耗較大，導致SiC器件成本高昂，其中單晶襯底材料占據了SiC器件成本的50%。

為了解決這一問題，激光垂直改質剝離技術應運而生，被認為是應對“超越摩爾”材料加工挑戰的革命性方法。該技術能夠顯著提高加工效率，減少材料損耗，彌補多線切割的不足。目前，僅有日本Disco公司與德國Siltectra公司掌握了面向SiC晶錠批量加工的激光剝離技術，這兩家公司采用的技術路線有所不同。Disco公司開發了激光誘導晶體內部非晶態轉化的KABRA技術，并通過機械手段實現晶片剝離；而Siltectra公司提出的冷切割技術利用高數值孔徑激光在晶體內部產生微裂紋，隨后通過冷卻過程實現晶片與剩余晶錠的分離。國內部分機構，如清華大學、中科院半導體研究所、大族激光等，已在半導體晶圓激光精密開槽和隱切技術方面開展了研究，但激光剝離技術在國內仍處于基礎研究階段，尚未實現大規模應用。

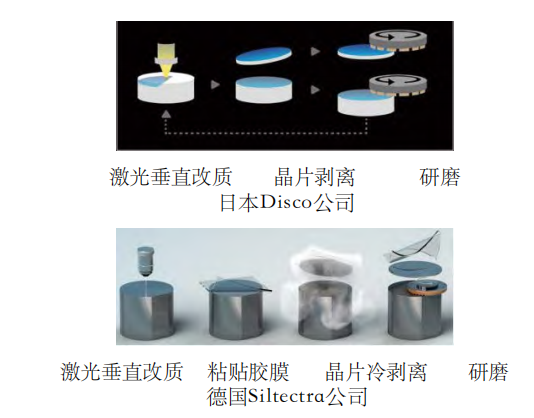

國外兩公司激光剝離流程圖 圖源：公開網絡

工業級超快激光具有極高的峰值功率密度（>1014 W/cm²）、極短的脈沖寬度（幾十飛秒到10皮秒）以及極高的重復頻率（~1 MHz），這些特性使得它在加工過程中對材料的損傷和熱影響區域極小。

如果能夠通過超快激光在SiC單晶內部形成改質層，并結合機械剝離工藝，就可以替代現有的切割方法，減少材料損耗、降低成本并縮短加工時間。

超快激光垂直改質加工原理

激光剝離的基礎技術是激光垂直改質。與激光燒蝕、激光平行改質等傳統的激光加工原理不同，激光垂直改質技術采用高功率激光，使晶體內部發生高密度光吸收，進而引發化學鍵斷裂、相變、激光誘導電離以及熱致開裂等物理化學過程。該技術最終在平行于激光傳播方向上形成損傷層壓縮，同時在垂直于激光傳播方向上實現裂紋的擴展。

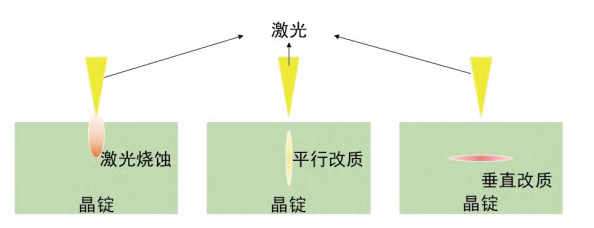

激光加工模式示意圖 圖源：公開網絡

在超快激光垂直改質加工中，SiC晶體內部是否能夠產生理想的裂紋擴展，取決于多個因素。這些因素包括激光能量密度、激光掃描路徑、光束整形、掃描深度和掃描速度等。這些參數的優化直接決定了裂紋擴展的效果以及加工的成功率。

中國電子科技集團公司第二研究所的研究人員通過設置不同的工藝參數研究碳化硅晶體內部裂紋拓展情況，尋找適合于超快激光改質的最佳工藝參數。

研究人員將碳化硅切割面表面清洗干凈，C面朝上放在工作臺面，根據晶體折射率與激光光路結構計算出適宜的深度，設定激光加工的能量、頻率、掃描路徑和加工速度，同時開啟控件光調制器加載光束整型全息圖，在4度偏角情況下的激光掃描路徑對切割片進行掃面加工，得到激光垂直改質后的樣品。然后采用機械頂升剝離方法，將激光改制后的碳化硅小樣件進行機械剝離，剝離出預定厚度的碳化硅剝離樣片。

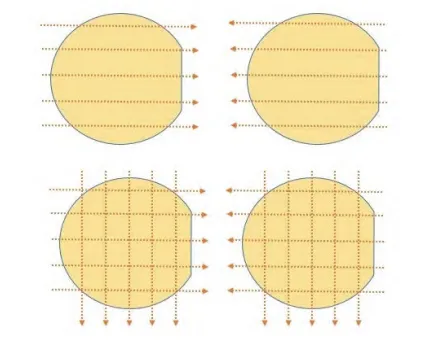

激光掃描路徑 圖源：公開網絡

試驗參數的選取以及對于改質效果的影響

1 激光能量

激光能量的選取范圍是10～100 μJ。當使用激光能量太小時，掃描之后SiC片的上下表面不會損傷，但觀察到樣件內部沒有明顯的裂紋。當使用激光能量太大時，掃描加工后會損傷SiC片的上表面。所以激光能量的選取不是越大越好，合理選取激光能量對于能否使SiC片內部產生理想的擴展裂紋至關重要。

2 掃描路徑

激光掃描路徑是激光改質工藝的重要影響因素。經過激光掃描可在晶錠的切斷預定面上形成高密度的改質層和裂痕。通過分析不同掃描方式下表面粗糙度、剝離力、剝離成功率等重要指標，可獲得更適合4°偏角晶體的掃描方式。本文采用交替掃描方式，通過改變掃描間距和間隔，掃描區域整體變寬。當整體寬度調整為100 μm、120 μm、200 μm時，改質后都可以看到明顯裂紋，且上下表面沒有損傷。當整體寬度調整為400 μm時，雖然可以看到一些裂紋，但裂紋不明顯，不能相連。因此，這種條件下選擇整體寬度為100～200 μm時，效果比較好。

3 光束整形

光場調控可以將激光器發出的單光束整形成條形、方形、圓形、環形等形狀。產生全息圖的算法有很多種類，主要分成迭代算法和非迭代算法。非迭代算法是一次性計算出全息圖，這種算法雖然運算速度快，但是衍射效率低、多光束均勻性差；迭代算法主體思想為，由于通常不能給出目標光場的確切解析式，故一次不能計算出所需的目標相位表達式，使用迭代算法生成全息圖可以得到更為均勻的目標光場。

4 掃描深度

掃描深度非常重要。如果深度過淺，那么SiC的上表面就容易損傷；深度過深，那么SiC的下表面就容易損傷或者剝離后的SiC厚度會超過所要求的厚度。對于N型SiC片，當掃描深度距離SiC片的表面為80～120 μm時，加工后SiC片的上表面會損傷，下表面不會損傷；當掃描深度為150～200 μm時，加工后SiC片的上表面時而損傷時而不損傷，下表面不會損傷；當掃描深度大于200 μm時，加工后SiC片的上表面不會損傷，而下表面會損傷。因此，掃描深度與SiC片的表面的距離應該控制在150～200 μm之間。

結論

超快激光加工作為一種非接觸式加工技術，不需要使用輔助材料，材料損耗低，并且具備極強的可控性，可以在特定區域內實現規則或不規則的加工操作，同時避免對材料產生二次損傷。

通過采用超快激光垂直改質技術處理SiC單晶材料，能夠在晶體內部實現高密度光吸收，引發化學鍵斷裂、相變、激光誘導電離和熱致開裂等物理化學變化，最終在垂直于激光入射方向上形成改質層。隨后，通過結合機械剝離工藝，可以實現晶體的高效切片。

超快激光垂直改質技術有效避免了傳統加工方式中的鋸口損失，顯著提高了材料的利用率，降低了襯底生產的成本。
