引言/Introduction

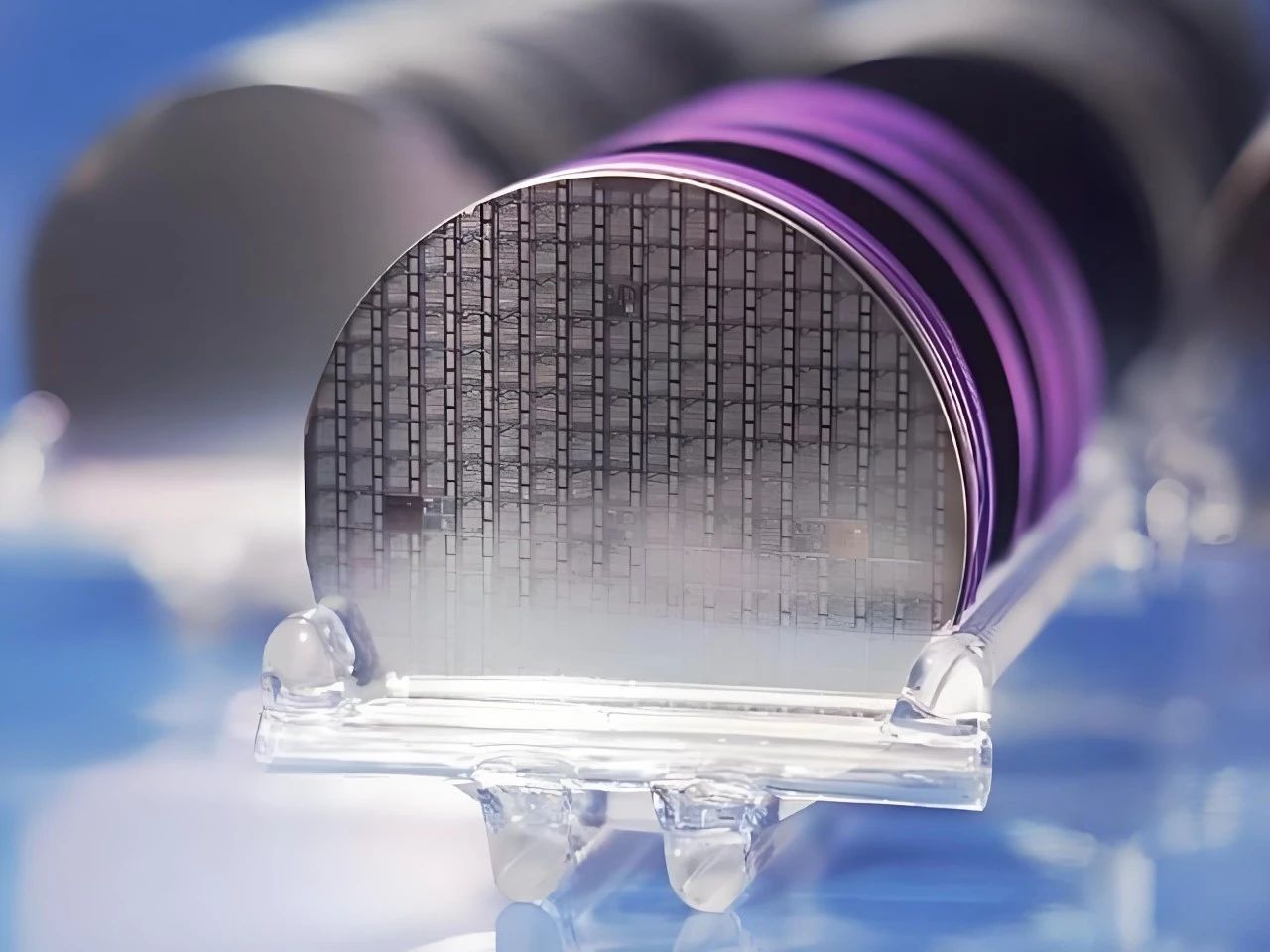

晶圓制造是指將高純度的硅材料通過一系列復雜的工藝流程，‌最終制成用于集成電路和其他微型電子器件的硅晶圓的過程。近年來，隨著下游應用市場需求增加，加上各國貿易的不穩定，全球芯片供需出現失衡，國內晶圓產能呈現穩步增長的態勢。

晶圓劃線機主要用于硅片、陶瓷、玻璃、砷化鎵等材料的加工，也被廣泛應用于集成電路 （IC）、半導體等行業。近年來，隨著半導體行業的快速發展，晶圓劃線機的技術也在不斷升級，劃線工藝呈現愈發精細化、高效化的趨勢；劃線機也逐漸成為半導體生產線中不可或缺的重要設備。其主要通過激光等方式對被加工物進行高精度劃線，劃線的質量與效率直接影響到芯片的質量和生產成本。

01 UW半導體晶圓劃線機

設備介紹

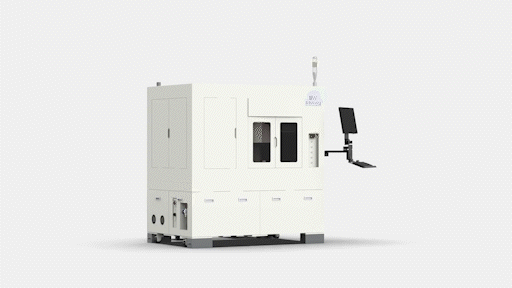

該設備是聯贏激光旗下子公司江蘇聯贏半導體技術有限公司自主開發的半導體晶圓劃線機，結合先進的工藝技術和智能控制，可以實現對半導體晶圓背部的高精度劃線，主要應用晶圓劃線以及ITO玻璃上刻mark、字符，可滿足當前新能源產業、電動汽車產業等行業對高功率芯片的需求。

02 UW晶圓劃線機工藝流程

該設備采用大理石作為底板，高精度直線電機作為驅動軸，使用x/y定位臺的精細調整，通過CCD對晶圓特征進行初步定位，識別劃線路徑，從而經由激光器實現晶圓的高精度劃線。

設備主要包含激光器、振鏡、冷水機、吸塵器、CCD機構、XY直線電機平臺等。

晶圓劃線效果展示

晶圓劃線位置圖（圖片僅供參考）

▍晶圓劃線區域

圖中紅色部分為晶圓背面劃線位置。

▍劃線精度

晶圓劃線線寬0.01mm≤t≤0.05mm，位置度±0.005mm。

ITO玻璃刻mark效果展示

刻mark位置圖（圖片僅供參考）

▍ITO玻璃mark劃線區域

圖中紅色部分為晶圓映射到ITO玻璃上的劃線位置。

▍ITO劃線精度

劃線線寬0.01mm≤t≤0.05mm，位置度±0.005mm。

03 UW晶圓劃線機優勢特點

該設備在實現晶圓劃線的優勢主要體現在以下幾個方面：

高精度劃線

該設備集成視覺精準定位和劃刻功能，劃線精度可達±0.005mm，劃線精度高。

高精度組裝

設備在運行過程中，結合圖像識別系統，可實現晶圓的自動定位調節，組裝精度高。

高精度識別

配備三套高精度對位相機，兩套全局識別相機，可以實現高速高精度的晶圓劃線。

04 UW晶圓劃線機行業應用

半導體封裝基板及元器件

晶圓IC集成電路、PCB、硅片、線路板、內存儲存卡、電容電阻、傳感器、保險絲、LED各類型號規格基板、LED燈珠等；

光通迅及元器件

鍍膜玻璃、濾波片、精密陶瓷、玻璃管、玻璃V型槽、PCL/AWG、攝像頭模組等。

未來，隨著光電半導體產業的蓬勃發展與持續擴張，晶圓劃線機的市場需求會進一步增加。與此同時，伴隨著先進的制造技術的日新月異和自動化控制技術的深度滲透，對晶圓劃線機的性能和效率提出更高的要求。我司作為半導體設備制造廠商之一，將不斷提升技術水平和生產效率，以適應行業的發展趨勢，從而在激烈的市場競爭中脫穎而出。
