行業背景

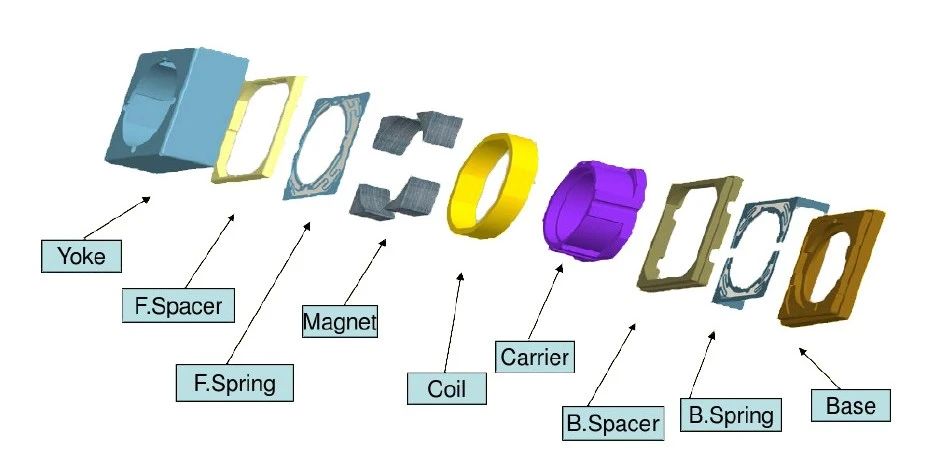

VCM馬達主要部件

近年來，隨著電子元器件不斷微型化，人們對產品的高精度、高密度及高可靠性的要求也不斷提高，產品如何有效地形成微連接加工、加工過程的穩定可靠性及智能識別跟蹤產品信息也為生產技術人員所重點關注。

VCM取自Voice Coil Motor首位英文字母的縮寫，俗稱音圈馬達或音圈電機，其原理和揚聲器類似，目前世界上的手機變焦和硬盤磁臂的驅動電機一般都是VCM。隨著3C電子產業的飛速發展，客戶對電子產品攝像頭的要求越來越高，產品越精密，所用材料日趨變薄。攝像頭由最初的單攝像頭發展到近年來的雙攝像頭，再到最近逐漸成為主流的三攝像頭，可見對于VCM馬達器件需求量也越來越大。

01 當前技術

VCM音圈馬達激光熔化焊接主要包括：Spring與Base激光熔化焊接技術和Yoke與Base激光熔化焊接技術。

對于Spring與Base部位連接工藝，此前主要采用YAG或QCW光纖毫秒脈沖激光進行點焊，焊接過程存在穩定性差、熱影響區大及燒膠嚴重等缺點，同時焊后拉拔力小、導電性差及目測無法判別好壞等缺點（見圖）。

對于Yoke與Base部位連接工藝，此前主要采用點膠工藝，但是該工藝不僅需要耗材，工作效率低，同時還存在拉力不穩定、膠料老化及二次清理等缺點（見圖）。

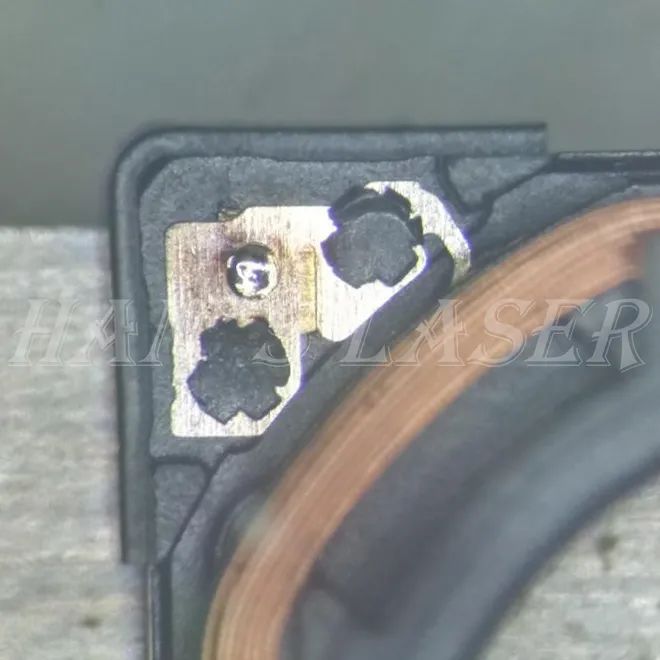

QCW光纖單脈沖點焊

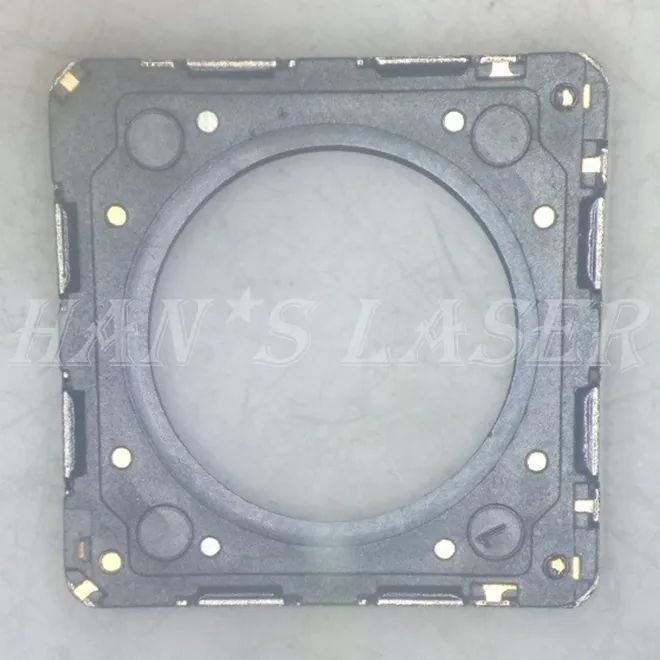

Yoke與Base點膠連接

02 新型激光焊接工藝

激光微焊接是指使用激光在至少一個維度上實現尺寸小于100μm的焊接技術。作為其他微連接技術的替代方案，激光微焊接具有連接強度高、精度高、靈活、非接觸、熱影響區和熱畸變極小、工件形狀限制少以及單步操作等優點。

工藝原理：激光微焊接主要應用小能量高頻脈沖激光（能量為mJ級，有效工作脈寬為ns級）經由外光路照射到材料表面，激光的光強度超過一定閾值被材料吸收，在高頻脈沖的作用下，材料發生熔化形成“鑰孔”，激光在“鑰孔”中發生折射與反射，不斷向下熔化材料形成焊縫。激光微焊接為圖形焊點，激光通過圖形軌跡形成焊點，相對傳統激光焊接具有以下優勢：

▲ 焊接區域及形狀可控，可適用于各種不規則焊接區域

▲ 特別適用于高精密薄材激光焊接加工

▲ 熱輸入可控范圍大，特別適用于異種材料

▲ 高反材料激光焊接成型一致性好

微焊接圖形焊點成型

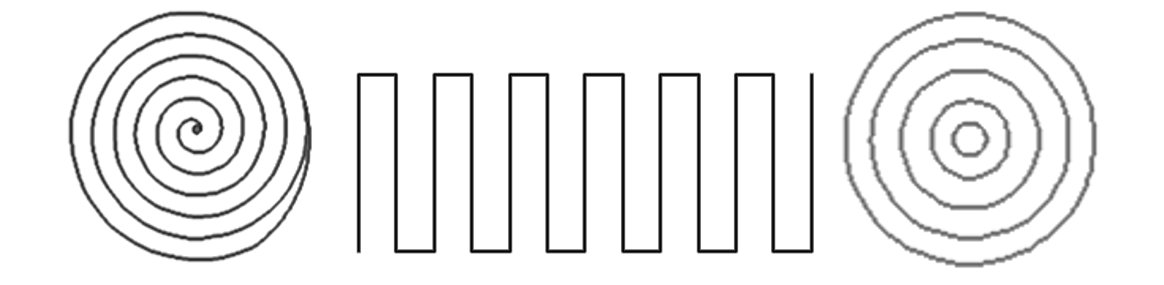

焊點軌跡

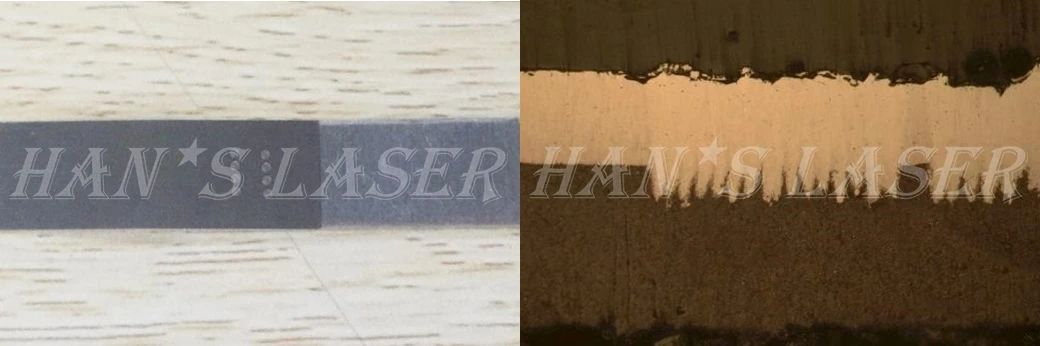

不銹鋼焊接鋁合金

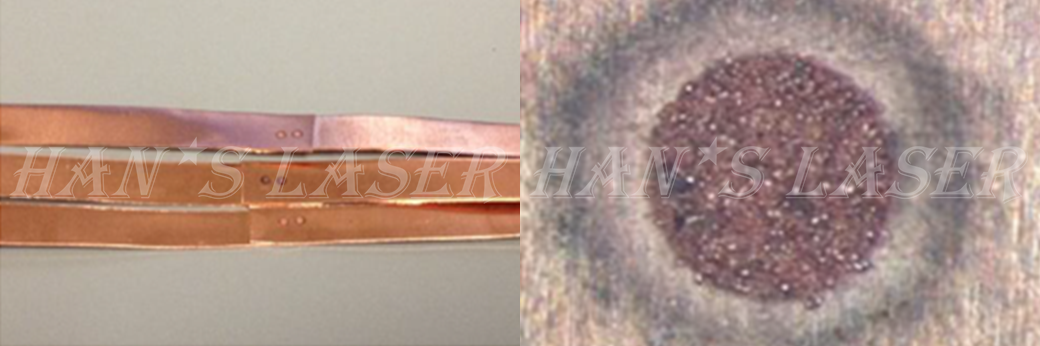

紫銅焊接

03 VCM音圈馬達激光焊接設備推薦

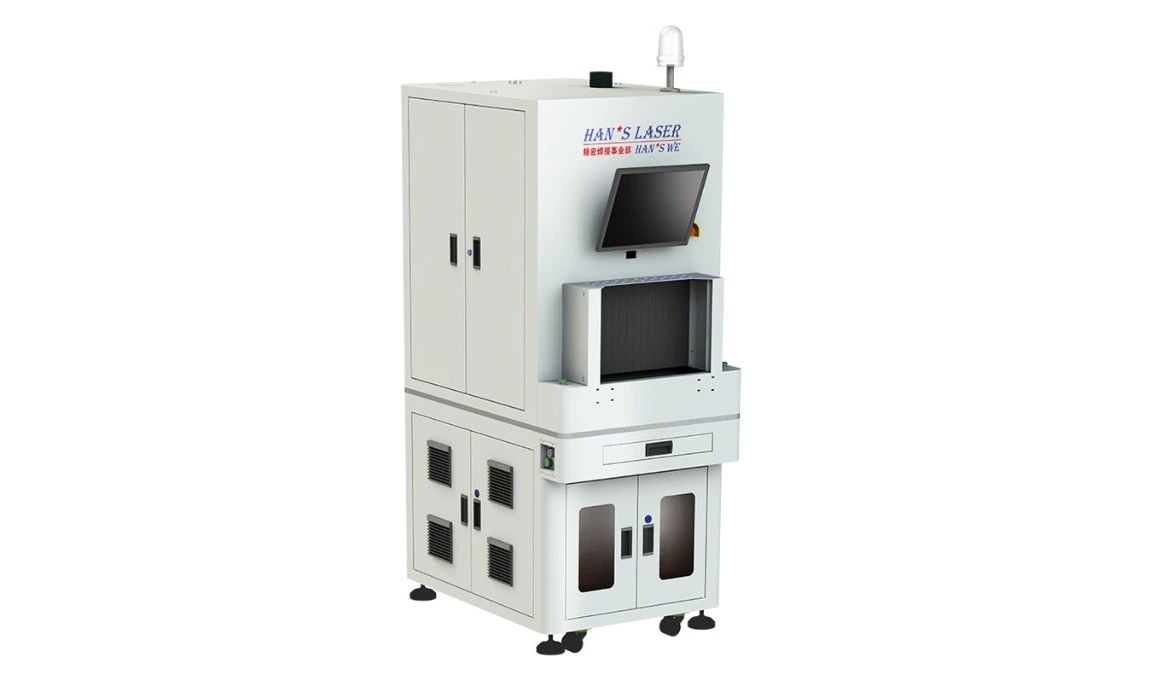

針對VCM音圈馬達激光焊接，大族激光SFM70E納秒激光焊接系統可以提供高效連接解決方案，有效滿足用戶精密微加工需求。

系統激光器采用MOPA結構，脈寬級別為納秒級，最高出光頻率可達1000kHz，峰值功率可達13kW。該款激光器具有脈沖和CW模式，可選波形豐富，熱輸入能精準控制。該款新型焊接機在薄材料、高反材料（銅合金、鋁合金、金）、異種金屬焊接中有極大的優勢。所焊產品焊點成型好，大小均勻一致，抗拉強度和剪切強度均較YAG、毫秒級光纖激光器等有顯著提高。

彈片焊接（Spring與Base）

工藝效果展示

材料：0.03mm銅合金+0.1mm鍍金不銹鋼

要求：焊點美觀無飛濺，拉拔力大于300g，鉚壓柱、側壁塑膠及背面定位孔塑膠無燒傷；能目測檢驗焊點質量；NG產品識別與破壞并矩陣顯示。

工藝對比：傳統QCW光纖與YAG進行點焊，不僅外觀無法檢測焊點質量，同時焊接過程不穩定，容易燒膠，焊后拉拔力測試波動幅度很大；應用SFM70E新工藝進行焊接，焊接過程穩定可靠，不僅有效避免產品燒膠，同時目測能檢驗焊點質量，焊后測試拉拔力穩定且大于300g。

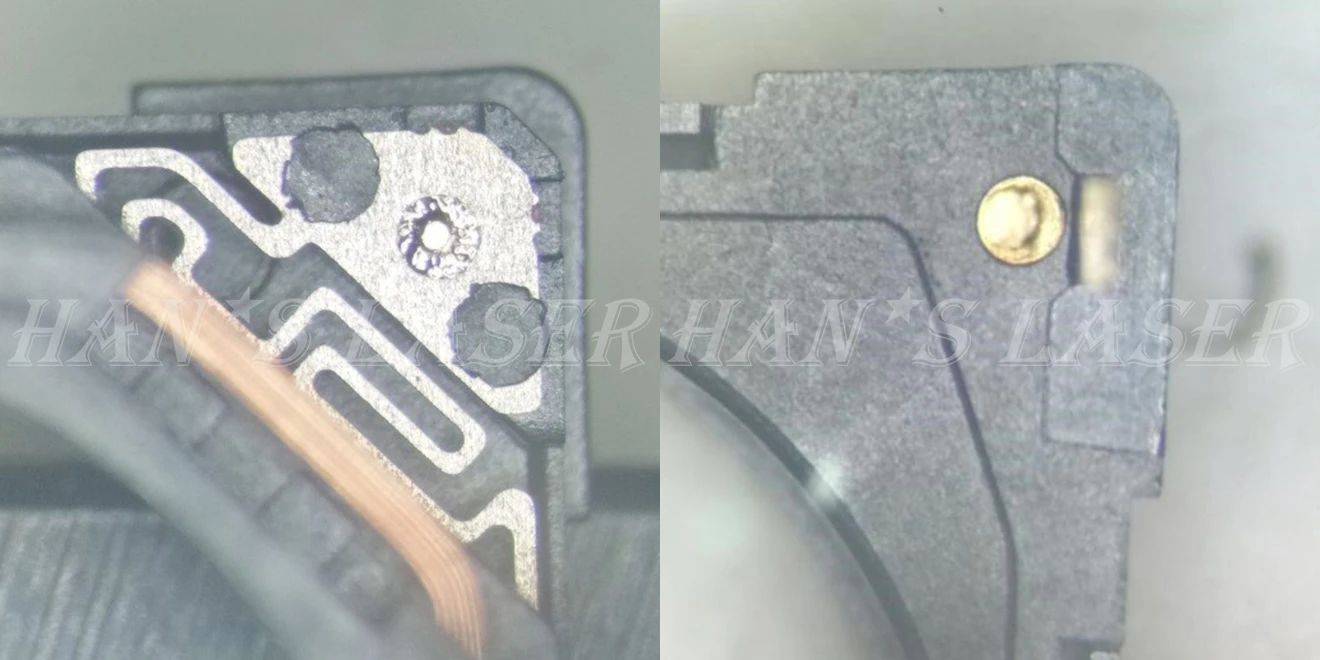

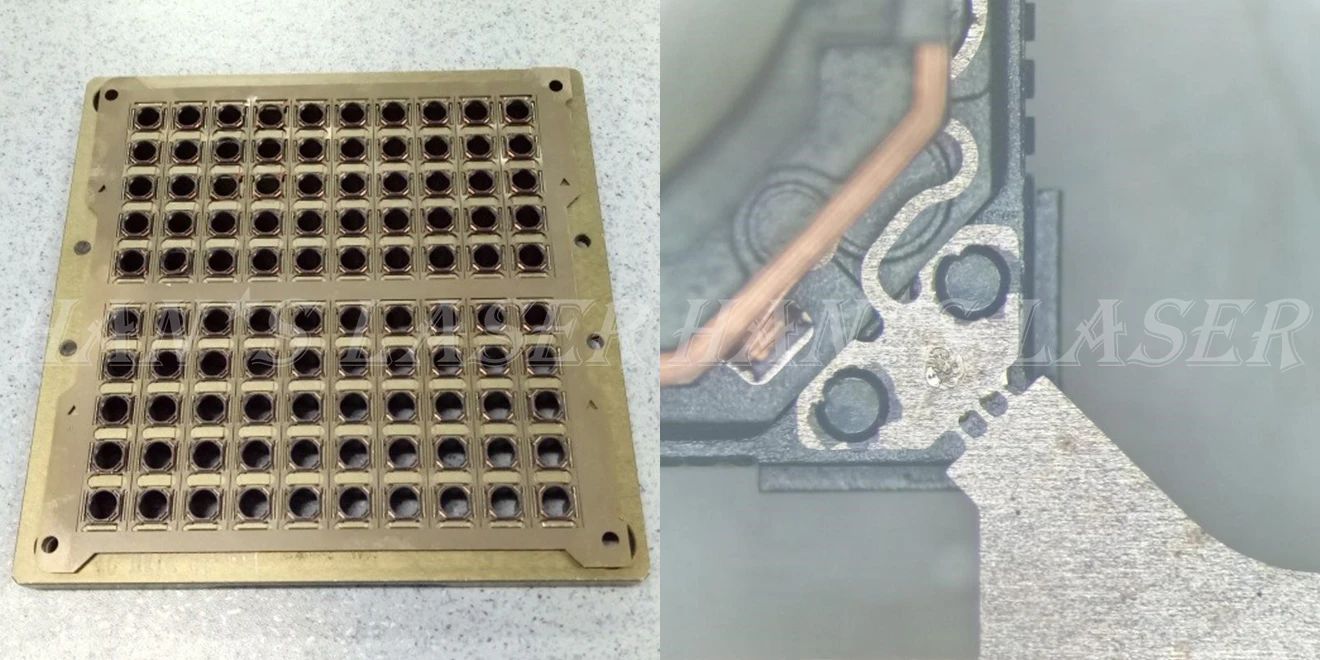

單孔攝像頭a

單孔攝像頭b

雙孔攝像頭

殼體焊接（Yoke與Base）

工藝效果展示

材料：0.15mm 高磷鎳不銹鋼+0.1mm鍍金不銹鋼

要求：外觀不允許發黃、發黑現象，拉拔力大于3kgf，側壁及背面塑膠無燒傷；能目測檢驗焊點質量。

工藝對比：傳統QCW光纖與YAG進行點焊，焊接過程不穩定極容易燒膠，焊后拉拔力測試波動幅度很大，最大拉力僅為2.0kgf；應用SFM70E新工藝進行焊接，焊接過程穩定可靠，不僅有效避免產品燒膠，焊后測試拉拔力穩定且大于3kgf。

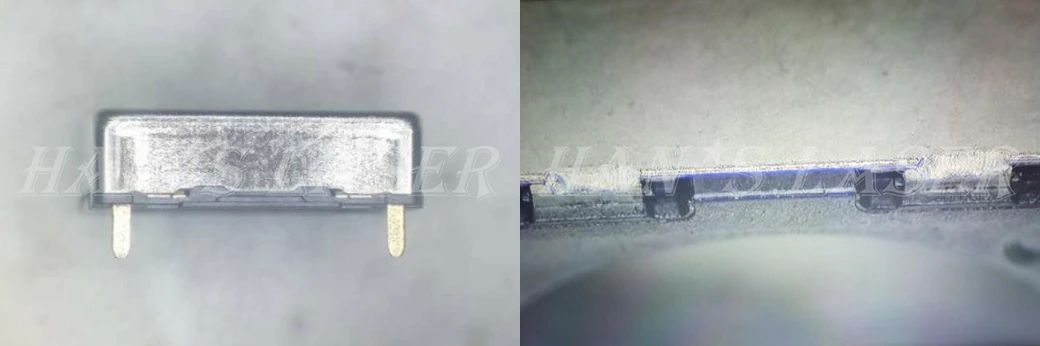

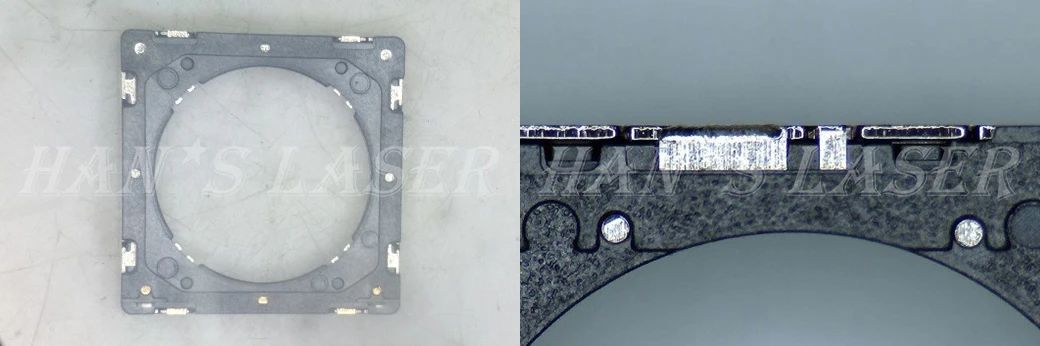

殼體a

殼體b

針對VCM音圈馬達焊接，大族激光精密焊接快速開發出新型激光焊接工藝，該工藝獲得國內外主要VCM馬達生產廠商認可及大規模應用推廣，確立了大族激光在VCM馬達激光焊接領域的領先地位。未來，大族激光精密焊接將繼續堅持創新驅動和自主開發，推廣先進技術工藝應用，更好地服務廣大用戶，打造高端制造和智能制造的應用新高地。
