概述

在工業制造領域，激光標記技術在實現各種材料的耐用和精確標記方面起著至關重要的作用。本文對納秒、皮秒及光纖三種不同激光源在316不銹鋼上的黑色標記性能進行了比較分析，重點展示了其在鹽霧測試和掃描電子顯微鏡 (SEM) 分析下的表現。

PART 01

不銹鋼的激光打標需求

一、不銹鋼的特質及優勢

不銹鋼（Stainless Steel）是一種合金材料，由鐵、鉻、鎳、碳等金屬元素組成，具有耐空氣、蒸汽、水汽等弱腐蝕介質的特質。因其擁有優良的耐腐蝕性、耐高溫性、強度高、易加工成型等優點，在許多工業加工領域有著極為廣泛的用途。

以往提到不銹鋼標記，大家可能會想到成本較低的傳統噴漆或速度較快的沖壓印，但其弊端十分明顯，例如標識磨損脫漆、對比度不明顯、褪色變色等。

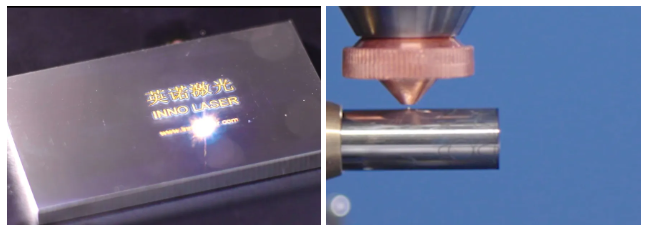

在高標準的精密加工行業里，這些傳統打標方式無法滿足需求。激光打標應運而生，完美解決了高規范要求的打標需求。使用超快激光脈沖時，標記具有增強的抗腐蝕性能。這些脈沖的極短持續時間最小化了熱影響區 (HAZ)，使表面保留了足夠的游離鉻。剩余的鉻會形成一層氧化物層，提供抗腐蝕性。在醫療設備、航天航空、汽車、電子消費等行業有著顯著的優勢。

PART 02

參與的激光源及實驗方法

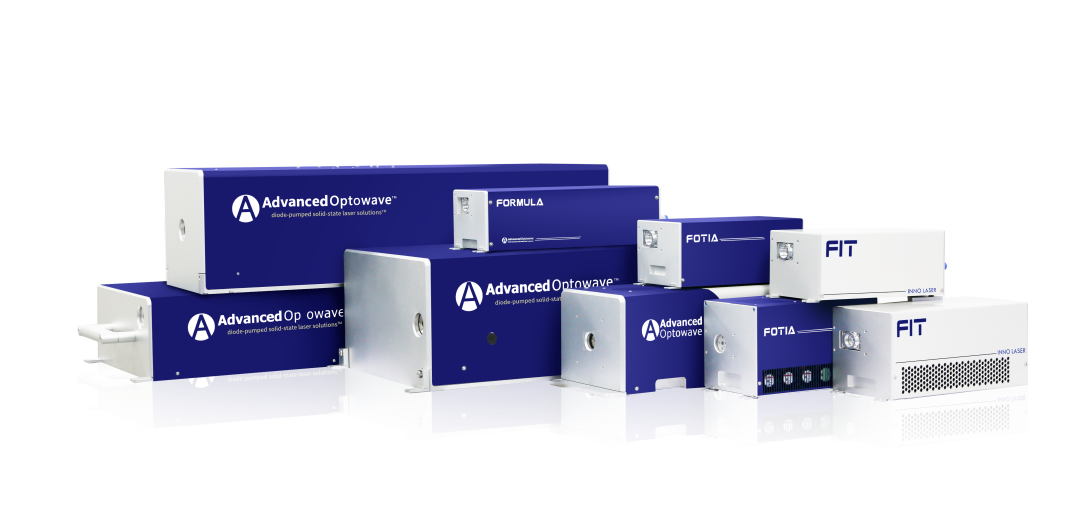

本實驗主要評估了三種類型的激光器：

• FOTIA 激光器（納秒-UV-355nm）
• AMT 激光器（皮秒-IR-1064nm）
• 光纖激光器（納秒-IR-1064nm）

網格測試方法樣品在不同的點光柵尺寸下進行了黑色標記，確保了垂直和水平方向上點間距的均勻性。填充間距決定了垂直間距，而水平間距則基于掃描速度除以重復頻率計算。

抗腐蝕測試和鈍化測試

樣品經過鹽霧測試和ASTM A967標準鈍化測試。鹽霧測試使用BEMCO P700臺式鹽霧環境室，使用5%濃度的鹽溶液，在5 PSIG的恒定溫度下進行，測試持續72小時，以模擬持續的高壓、高溫和鹽霧的惡劣環境。

鈍化測試嚴格遵守美國ASTM A967標準，這是一種不銹鋼零件化學鈍化處理的標準規范。該過程通過去除表面的游離鐵形成保護性氧化層，增強不銹鋼的抗腐蝕性。

PART 03

黑色對比度標記測試

一、L.a.b值對比測試

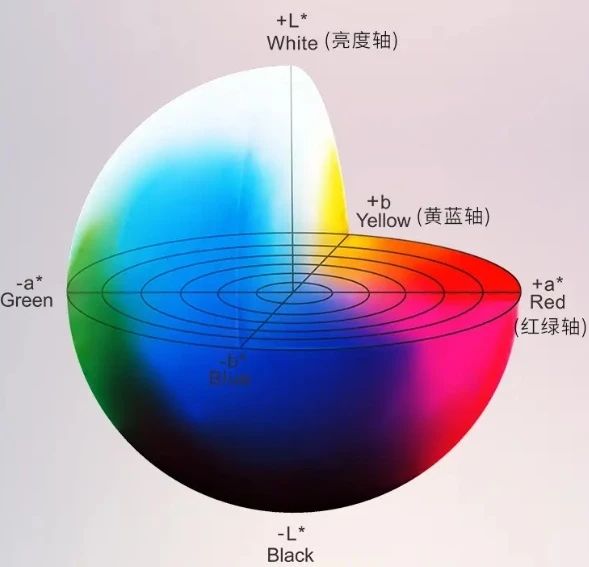

L.a.b值是一個顏色空間模型，由三個參數組成：

L表示顏色亮度，取值[0-100]對應[純黑--純白]

A表示從綠到紅的顏色軸，取值[-128--+127]對應[綠-紅]

B表示從藍到黃的顏色軸，取值[-128--+127]對應[藍-黃]

納秒激光器和超快激光都可以產生高對比度的黑色標記。

L值表示黑度，數值越小代表越黑，a、b值表示偏紅綠黃藍的色域，數值越接近[0]表示越接近于中性。

二、實驗結果

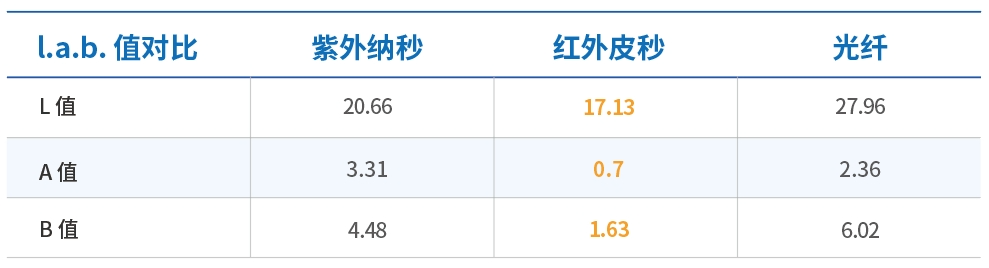

在激光打黑L.a.b值測試中，紅外皮秒打黑效果最佳，黑色標記生成最黑且顏色最中性，其次是納秒紫外激光，生成了相對較黑的標記，但有一些色彩偏移。光纖激光效果一般，生成了最亮和色彩偏移最大的標記，表明其黑度質量較低。

PART 04

鹽霧抗腐蝕測試

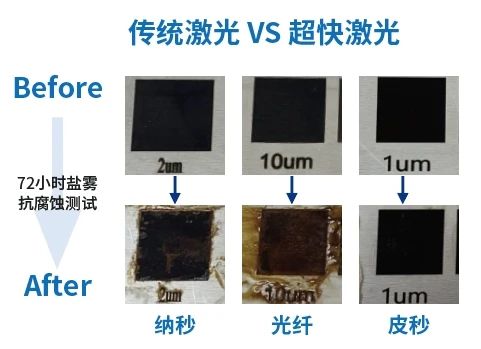

美國AOC應用團隊使用環境室進行了鹽霧測試，以模擬高壓、高濕度和鹽霧的惡劣條件。結果顯示，與傳統光纖激光和納秒激光標記相比，超快激光標記表現出優越的抗腐蝕性能。

一、激光打黑的SEM分析

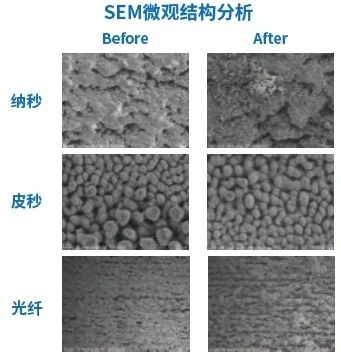

為了解皮秒激光在不銹鋼上創建抗腐蝕黑色標記的優越性能，使用掃描電子顯微鏡 (SEM) 進行了詳細的微觀結構分析，分析了鹽霧測試前后的標記。

SEM圖像揭示了以下幾個關鍵方面，突出了皮秒激光標記的優勢：

最小的熱影響區 (HAZ)

SEM圖像顯示與其他激光相比，熱影響區明顯較小，表明標記區域周圍的熱應力最小。這種材料表面結構的保留有助于維持其抗腐蝕性能。

增強的微觀結構穩定性

精細且精確的能量傳遞可以更好地保留不銹鋼的微觀結構，使其固有的抗腐蝕性能優于納秒激光和光纖激光。

氧化層的形成

皮秒激光的快速能量傳遞導致表面形成薄且均勻的穩定氧化層，增強了不銹鋼的抗腐蝕性能。

無污染表面

皮秒激光創建的標記顯示出清潔且無污染的表面。沒有熔融材料和碎屑的存在，確保了更穩定和耐腐蝕的標記。

二、通過鈍化測試

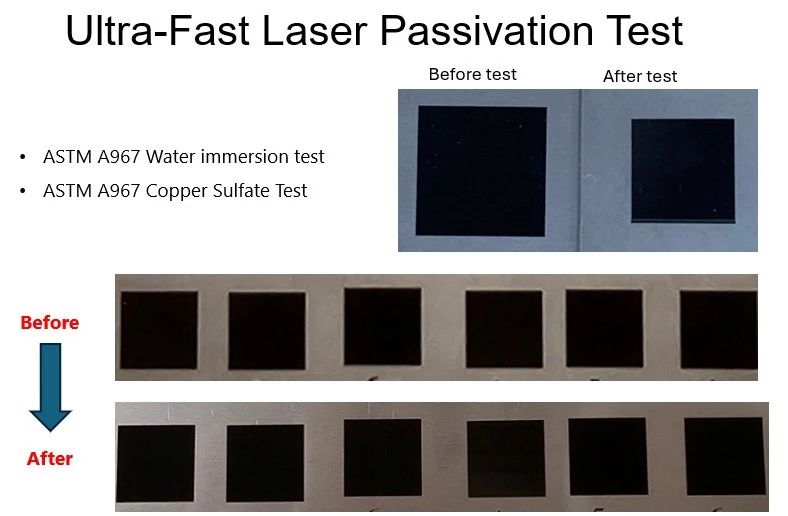

美國AOC應用團隊的不銹鋼超快激光黑色標記成功通過了ASTM A967標準鈍化測試。

PART 05

性能分析

一、納秒激光器和光纖激光器性能

納秒紫外激光和光纖激光的性能兩種激光系統都在不銹鋼上留下了出色的黑色標記。然而，納秒紫外系統提供了比光纖激光更高的L.a.b值，同時保持了良好的周期時間平衡。72小時的鹽霧測試顯示，納秒紫外激光在材料表面產生的熱影響區比光纖激光更小，保持了不銹鋼的較高自我保護特性。

根據測試結果，納秒紫外激光對于需要適中耐久性和高對比度的應用來說是一個可行的選擇。其性能使其適合標記任務，例如一般工業標記和編碼，在這些任務中偶爾的顏色偏差是可以接受的。這種激光在成本和性能之間取得了平衡，是許多標記應用中的一種經濟實惠的解決方案。

光纖激光最適合應用于高精度要求較低且輕微顏色偏差可以接受的情況。它可以在成本限制較大且標記環境不太苛刻的情況下有效使用。雖然光纖激光為不太苛刻的應用提供了成本效益的解決方案，但在要求高耐久性和最小色彩偏差的環境中，它們可能會產生更高的維護成本和更頻繁的返工需求。

二、超快激光器性能

超快激光的性能超快激光在316不銹鋼上實現持久黑色標記方面表現出色。它們表現出最小的表面改變，并且在暴露于惡劣的測試條件后仍保持完整性。皮秒紅外激光還產生了L.a.b值為17、0.7、1.63的標記，表明其黑色標記最深且色彩最中性。這是因?yàn)槠っ爰す獯驑?biāo)是通過生成納米結構不反射光形成黑色效果，‌且能在表面留下充足鉻層，‌保持耐腐蝕性，‌使標記在多次、‌長時間腐蝕測試后仍清晰可見。‌標記完成后形成精細、‌周期性均勻的波紋結構，‌通過“光阱效應”呈現啞光黑色。‌這種性能凸顯了超快激光標記的高質量和耐久性，使其成為需要精確且耐用標記的應用的理想選擇。

鑒于其卓越的性能和韌性，超快激光非常適合那些要求高質量、耐用黑色標記的應用。這包括航空航天、醫療設備和高精密制造等領域，在這些領域，視覺質量和耐久性至關重要。盡管超快激光可能涉及較高的初始成本，但由于減少了返工和維護的需求，它們?cè)谏�產持久且高質量標記方面的效率可以帶來較低的長期運營成本。

PART 06

英諾激光AMT皮秒系列

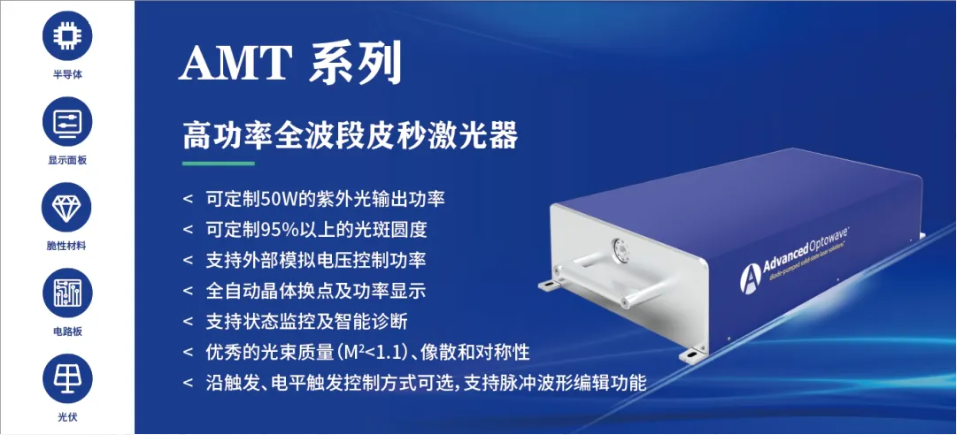

一、AMT皮秒激光器

英諾激光第三代超快激光器目前涵蓋了紫外到綠光波長的皮秒激光器以及紫外到紅外的飛秒激光器。該型號擁有領先的倍頻晶體優化工藝、全自動晶體換點技術和光斑補償技術，先進的技術保證了優質的光束質量，延長了晶體使用壽命并提高了激光器的穩定性。

該系列激光器擁有優秀的光束質量(M²＜1.1)，像散及對稱性＜10%，可靠的脈沖和功率穩定性，且光斑圓度可定制95%以上。

二、皮秒打標應用

從上述實驗表明，使用皮秒脈沖激光進行不銹鋼的黑色激光打標擁有更好的抗腐蝕效果，這種標記在高要求的環境下可以較長時間保持清晰的標記。更適用于以下的場景：

醫療領域

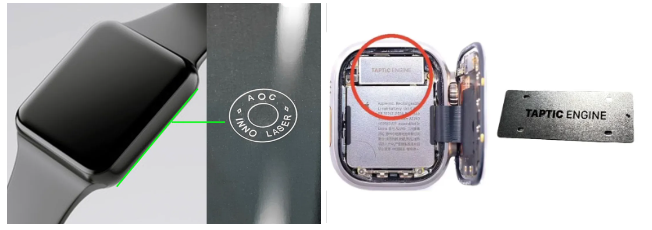

醫療：在手術器械、植入物和醫療工具上進行永久且可讀的標記，用于識別、追蹤和符合法規要求，這些標記需要能夠承受反復的消毒過程。

消費電子

標記電子組件、印刷電路板和外殼以便于識別、追蹤和防偽措施。標記需要能夠抵抗環境因素，如濕氣和化學物質。

汽車制造

標記零部件和組件以便于識別、追蹤和質量控制。這包括發動機部件、緊固件和與安全相關的部件。

航天航空

標記飛機部件以便于識別、追蹤和維護記錄。標記必須能夠承受嚴酷的環境條件，包括溫度變化和腐蝕性物質的暴露。
