一、背景

在室溫下，銅對近紅外波長（約1 um）的吸收率不到5%，相當于有95%的激光被反射。而銅對綠光藍光波長（約0.43-0.53 um）的吸收率超過40%，比近紅外波段高了接近一個量級。與常見的1 um波段近紅外激光相比，綠光藍光激光器的短波長天然具有更低的束散角和更小的聚焦光斑，因此在加工中更具優勢。特別是基于目前蓬勃發展的高功率光纖激光器技術的綠光光纖激光器，由于平均功率高、光束質量好，穩定性強等諸多優點，將會迎來廣闊的應用前景。隨著新能源汽車行業的不斷發展，紫銅以其優異的導電和耐蝕等物理性能，被廣泛用于新能源汽車匯流排、熔斷器等零件中，對其吸收率較高的短波長激光器備受關注。

市場上能實現商用化的大功率短波長激光器，主要是藍光半導體激光器和綠光激光器，根據官網報道，不同廠家對應的主要激光器參數如下：

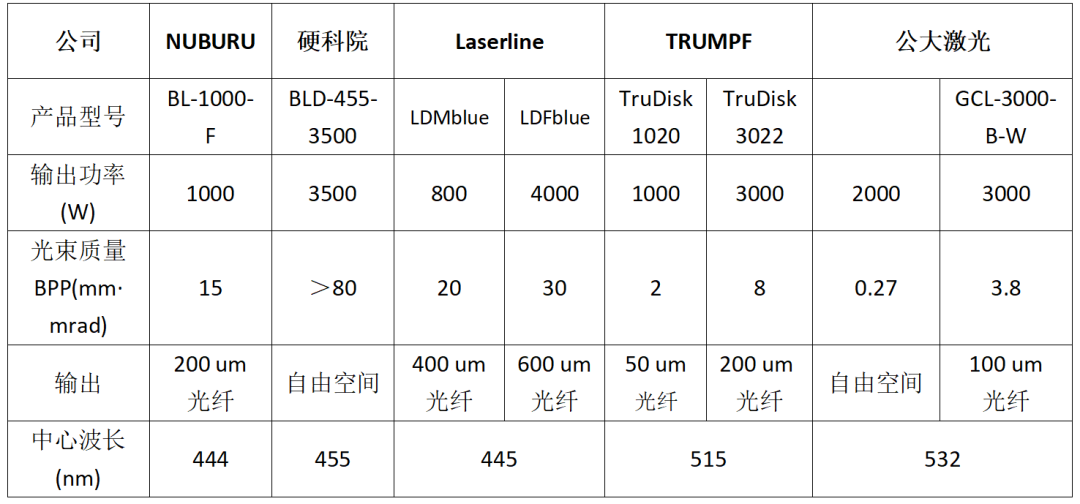

表-1 前沿短波長激光器輸出指標匯總

對比表1參數，半導體耦合輸出的藍光激光器能量密度偏低，BPP為15-80 mm·mrad。目前高功率藍光激光器主要以輔助應用為主，較少直接應用于精密焊接和3D打印等精密加工工藝。通快近年推出的1000- 3000W高功率碟片綠光激光器，采用光纖耦合輸出，輸出光束質量相對藍光稍好一些，為2-8 mm·mrad。國內專注于高功率光纖綠光的激光器廠商--深圳公大激光，近幾年陸續推出了類似的高功率光纖綠光激光器，最高功率為2000W的單模光纖綠光，輸出的光束質量（BPP）為0.27mm·mrad，比通快的碟片綠光小一個數量級左右。理論上來說，光源的光束質量越好，光束聚焦能力越強，輸入熱影響越小，加工幅面和加工距離的可控性越高，有利于激光加工設備獲得更高的工藝窗口，有助于提高生產應用良率。

本文主要對比公大激光推出的千瓦單模和千瓦多模的性能參數，從焊接和3D打印兩個應用方向分析，進一步對比兩款單模和多模綠光激光器的實際應用差異，為客戶后續應用選型提供參考。

對比激光器分別為1000W 單模光纖綠光激光器（見圖-1）和光纖耦合輸出多模千瓦光纖綠光激光器（見圖-2）。

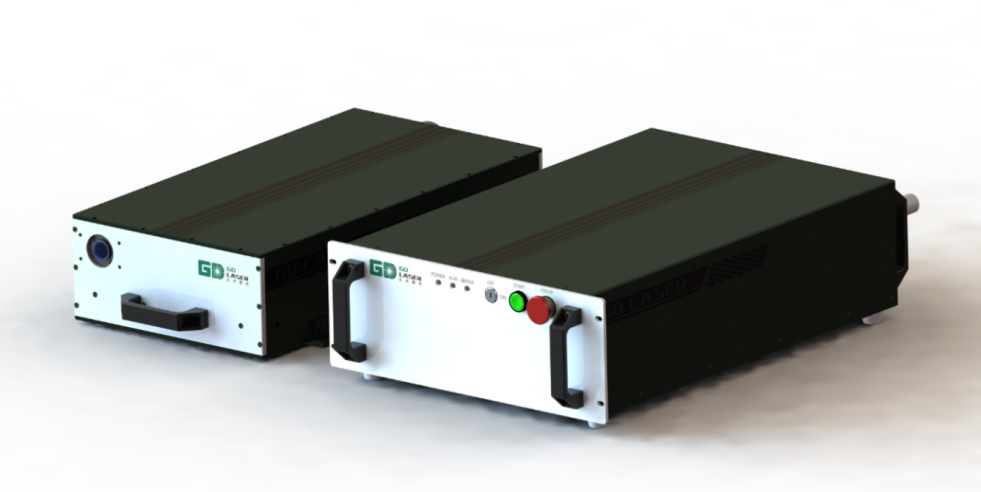

圖-1 1000W 單模光纖綠光激光器

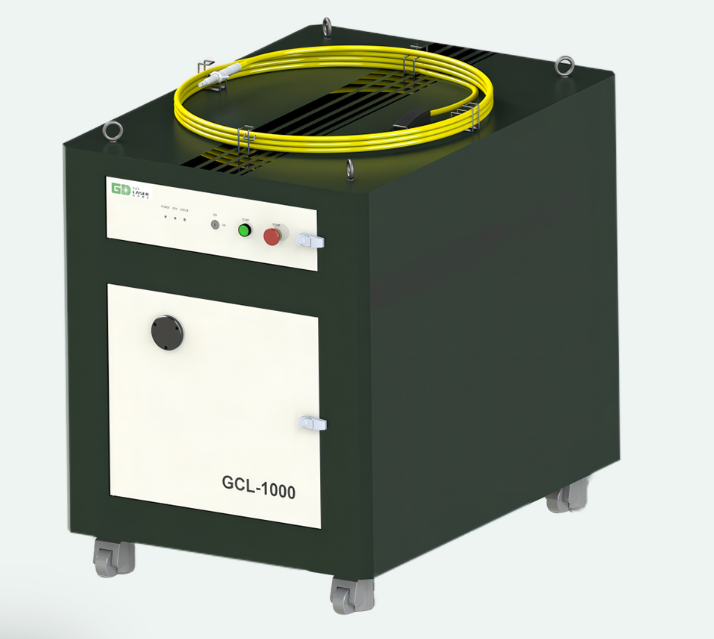

圖-2 光纖耦合輸出--多模千瓦光纖綠光激光器

二、單模和多模連續綠光關鍵數據對比

1、公大激光自研的1000W 單模光纖綠光激光器和多模綠光激光器，光學參數對比見下：

*：測試條件，25℃室溫環境下

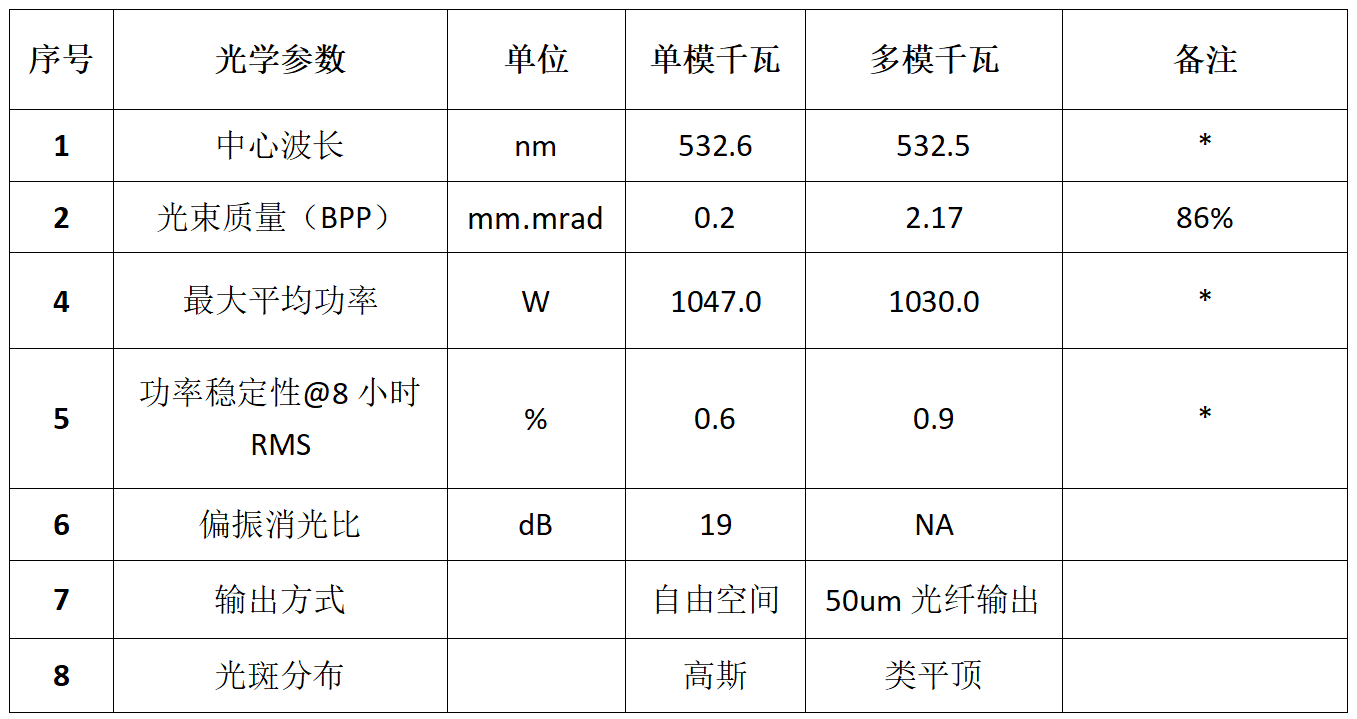

表-2  單模和多模連續綠光關鍵數據對比

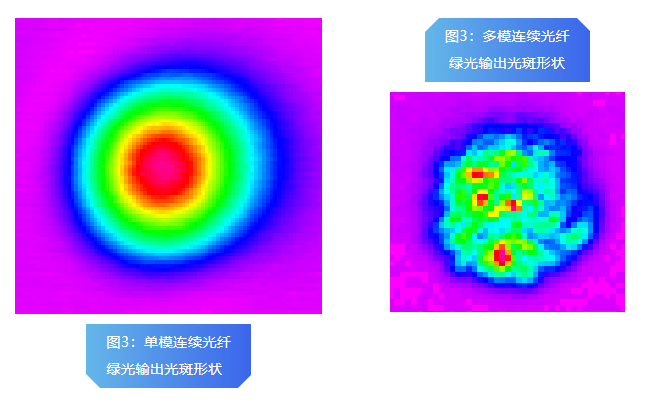

2、輸出光斑分布對比，單模激光器能量呈高斯形分布，中心能量分布集中，多模激光器呈類平頂形分布，能量分布比較分散，能量分布示意圖如圖3：

3、采用相同的輸入光斑直徑，同樣的光纖配置，進行對比單模和多模的光學特性差異，配置表格見下：

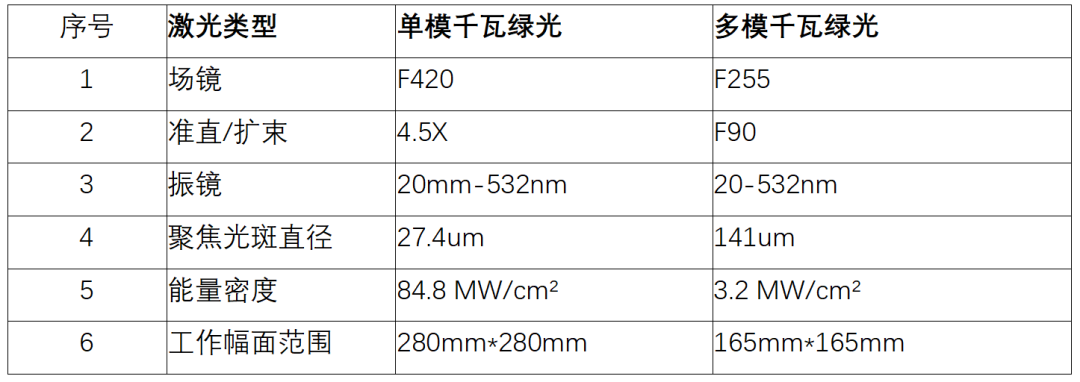

表-3  單模和多模連續綠光實驗配置對比

三、單模和多模千瓦連續綠光--紫銅焊接能力測試

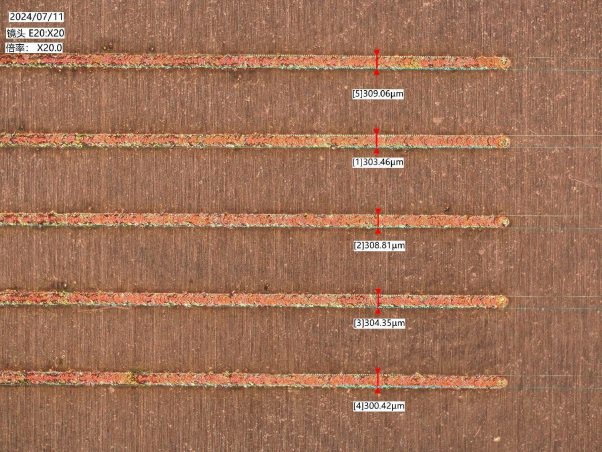

采用常規的1mm紫銅片以劃5條線的方式進行單道焊接試驗，單模和多模激光器功率設置為70%（實際功率約700W），掃描速度150mm/s,測試不同離焦量下各組焊接試樣的熔深值（五條線測試平均值），熔深測試示例見圖5：

圖-5  （上：?jiǎn)文�；下：多模）熔深測試示例圖

下表-4是在相同條件下通過使用單模激光器和多模激光器進行焊接對比，能夠清晰的看出單模相較于多模激光，在焦深和熔深均更大，焊接產品時能實現更大的工藝窗口。圖5采用直方圖模式詳細統計了不同離焦量下的熔深分布，圖6是單多模同一參數下熔寬和熔深照片。由于單模具有大深寬比，因此其焊接精度比多模高很多，不需要很大的激光功率便能實現精密焊接，且焊后熱影響及變形小，通過高速相機檢測焊接時單模多模所產生的飛濺相當。

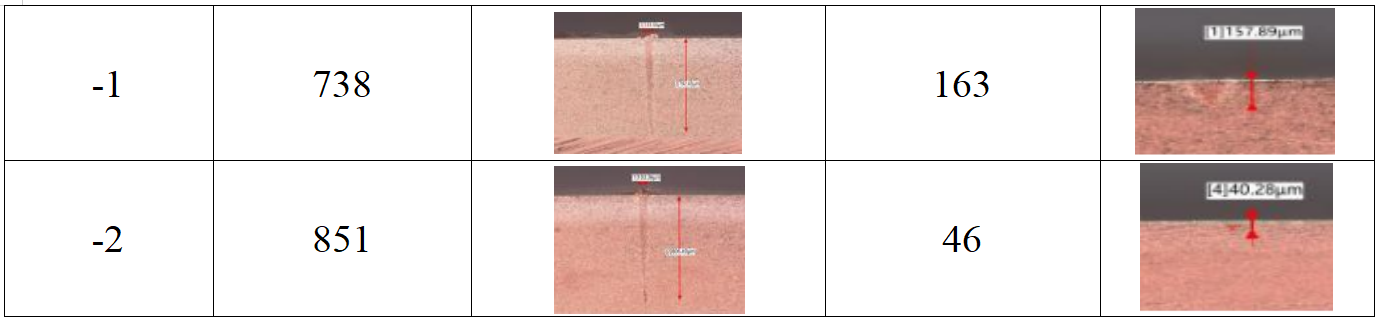

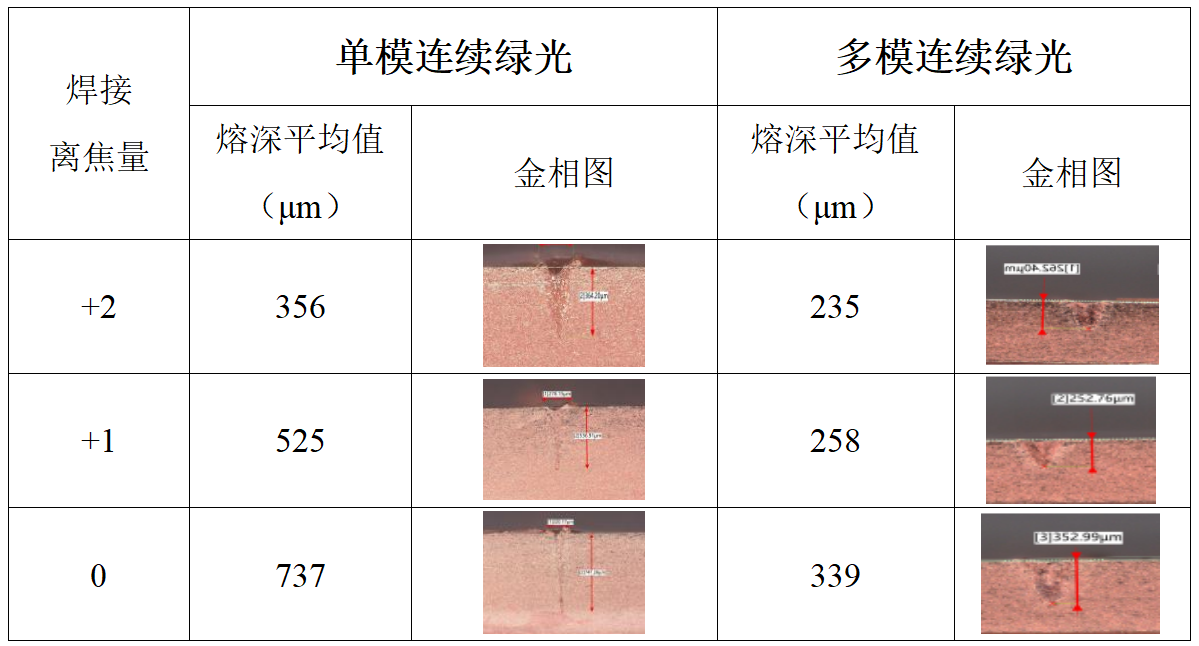

表-4 單模與多模激光焊接不同離焦量下熔深值--150mm/s掃描速度

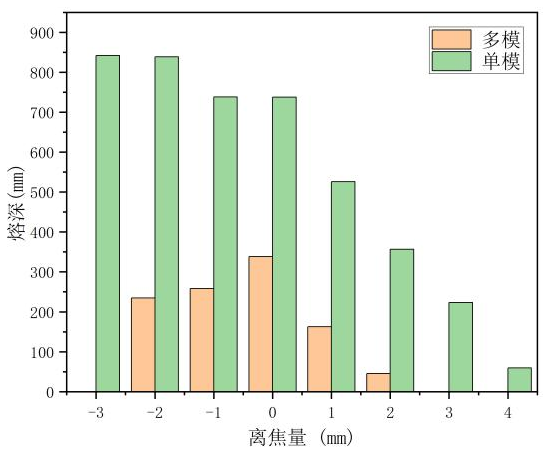

圖-6  單多模不同離焦量下熔深值

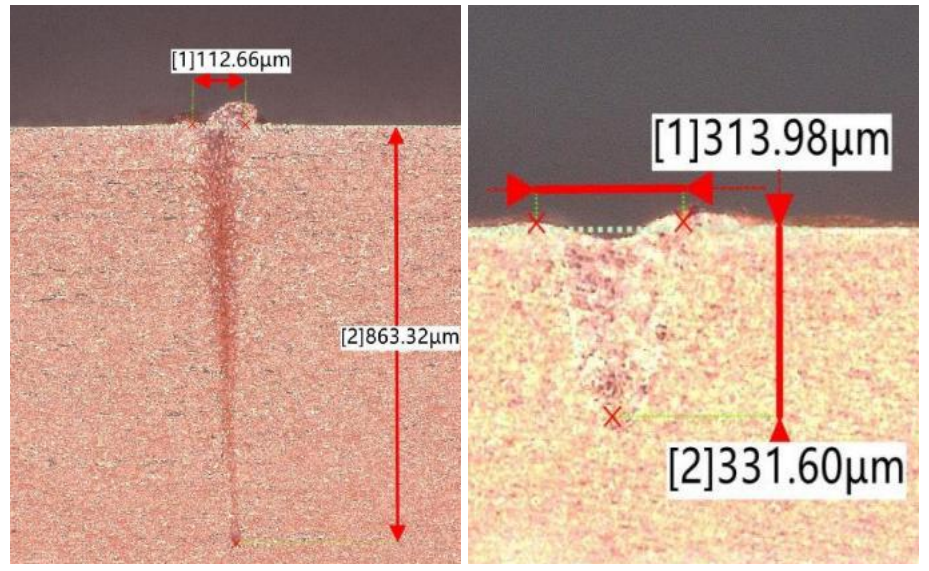

圖-7 單多模同一參數下熔寬和熔深

四、應用案例展示

材料的熔深和激光器掃描速度成反比，掃描速度越快，焊接熔深越淺。綜合上述單模和多模千瓦連續綠光激光器的輸出光學參數特性和焊接熔深測試數據。對比上述焊接數據，我們可以得到：

（1）多模焊接，可以得到更寬的焊接軌跡，熔池較淺；有利于薄片焊接，并且得到更小的接觸電阻和更高的焊接拉力。

（2）單模連續綠光焊接，焊接軌跡面積較小，熔池較深，熱輸入小，熱影響小，有利于精密焊接，或較厚的材料焊接，通過調整離焦量，同樣可以用于精密薄片焊接，工作窗口比多模連續綠光更大，可以獲得更高的焊接強度，滿足不同的焊接要求。焊接能力上，單模連續綠光更勝一籌。

下面給出兩個單模連續綠光的應用案例：

1、熔斷器焊接

采用單模連續綠光激光器對不同材質不同厚度的熔片和端子進行疊焊。

（1）光學配置：振鏡：30mm；場鏡：F254；擴束鏡：2-10倍。

（2） 三款材料的功率梯度70-90%，速度梯度120-150mm/s，均能夠焊上，復查焊接斷裂位置，熔片均牢固的焊在基材端子上。

焊接效果見下圖：

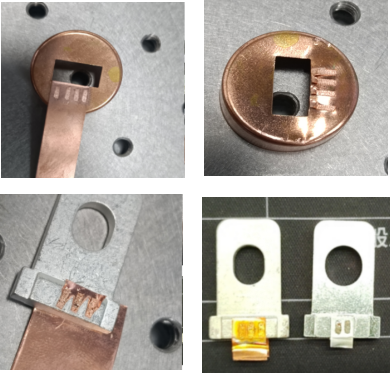

圖-8 熔斷器焊接效果圖

2、精密3D打印

對應的單模紅外激光器對比，由于綠光波長（532nm）比紅外短一半(1060-1080nm)，同樣配置下聚焦光斑小一倍以上，因此在綠光精密3D打印上，單模連續綠光在材料吸收率、能量密度、打印品質等方面具有明顯的優勢。

從光學參數上可以看出，單模連續綠光的聚焦能力，遠高于多模連續綠光。在單模連續綠光采用F420的聚焦場鏡，多模連續綠光采用F255的聚焦場鏡條件下，單模連續綠光聚焦光斑大小約27.4um , 而多模連續綠光聚焦光斑為141um左右。明顯可以看出，兩者的加工精度和工作幅面均存在明顯差異。

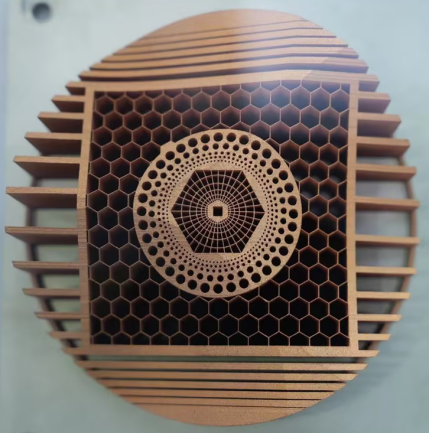

如果考慮使用相同的加工幅面和高度，采用相同的F255場鏡聚焦，單模連續綠光具有更明顯優勢。純銅粉末為良導體，光束質量、聚集光斑大小、材料熱導性能、粉末粒徑、和鋪粉厚度等因素均對打印精度有直接影響。目前使用單模連續綠光，進行精密3D打印，希禾增材可以做到最高50um左右的打印精度。打印樣件見下圖-9：

五、總結

由于吸收率穩定，適當控制離焦量，可以較好地控制綠光焊接過程產生的飛濺情況。對比千瓦單模綠光和千瓦多模綠光應用測試，主要結果見下：

1、單模連續綠光應用優勢：

（1） 單模相較于多模激光其焦深和熔深均更大，在同一參數下，單模激光作用下其深寬比為7.6，而多模激光作用下其深寬比為1.05，因此單模激光相較于多模激光具有更強的穿透力；

（2） 能量密度更高，相同功率焊接產品時，能實現更大的工藝窗口；

（3） 由于單模具有大深寬比，因此其焊接精密度比多模高很多，不需要很大的激光功率便能實現精密焊接，且焊后熱影響及變形��；

（4） 由于聚焦光斑更小，可以獲得更精細的焊接，實現更高的加工精度；

（5） 光束質量更好，實際使用時可使用更長焦距場鏡，加工幅面更大；該優點在3D打印上，可以大幅增加打印樣件的尺寸，減少材料飛濺對場鏡的影響。

（6） 由于能量密度高，精密焊接時所需平均功率更小，所以單模連續綠光使用功率一般較低，相對多模連續綠光能效比更高。

2、多模連續綠光的優勢：

（1） 多模千瓦連續綠光，采用光纖傳輸，光路相對靈活；

（2） 焊接薄片時，單筆可獲得更寬的焊縫，有助于提高效率；

（3） 平頂光斑，均勻性更好，在超薄片上焊接，背痕控制更精準。

千瓦單模連續綠光和千瓦多模連續綠光，在精密焊接應用上各有優勢；在精密3D打印應用上，單模連續綠光具有明顯的精度優勢。

建議大家可以在銅等高反材料的精密加工上，根據各自的需求，選擇單�；蚨嗄＿B續光纖綠光激光器。
