衍射光柵用于在空間上將不同波長光分開，典型的衍射光柵包含一個光學材料基底，基底表面刻有或復制有大量平行凹槽，同時還鍍有反射材料（如鋁）。本文將詳細介紹衍射光柵的相關知識。

衍射光柵的原理

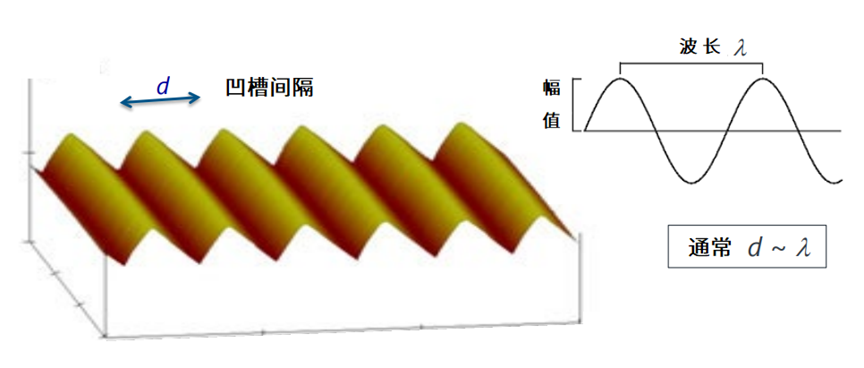

衍射光柵是一種在傳統的光學表面上疊加了精細凹槽結構的光學元件，它可以是透射式的，也可以是反射式的，凹槽具備周期性的結構，如下圖所示：

上圖中，d 是凹槽之間的間距，通常情況下，間距 d 的大小與光束的波長近似。

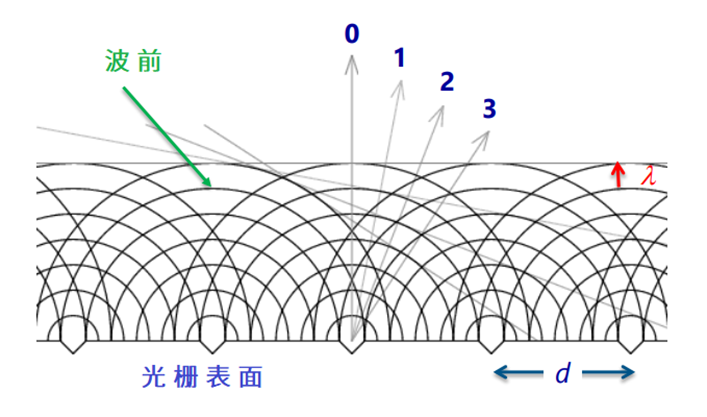

當光束照射到光柵表面時，會發生衍射現象，這樣在每個凹槽位置都會形成次級波源，這些次級波源發出的光波會以球面波的形式向四周傳播，如下圖所示：

在特定的方位上，由次級波源發出的光會發生干涉現象，在有的方向上干涉疊加，光束能量很強，在有的方向干涉抵消，光束能量很弱，對于能量強的光束，我們將其劃分為若干的衍射級次，例如0級、1級、2級、3級等衍射光。因此，光柵的主要功能就是將入射光束分離成若干個不同能量的光束出來，它常用在單色儀、光譜儀等光譜分析設備中。

衍射光柵產品，有兩個關鍵的特性參數，一個是凹槽的圖案，它的圖案可以是等間隔的直線，也可以是不等間隔的曲線。另一個特性參數是凹槽的輪廓，它的輪廓形狀可以是三角形、正弦曲線或者梯形，不同的輪廓形狀可以實現不同的分光功能，凹槽輪廓的高度和間距也很關鍵，根據使用場景的不同，凹槽的高度從幾納米到幾微米分布，凹槽的間距是以在1 mm長度內的周期數來定義，通�？梢杂�30個到8000多個凹槽周期。

衍射光柵的制作方法

根據制作方法的不同，光柵可以分為刻線光柵和全息光柵兩種類型。

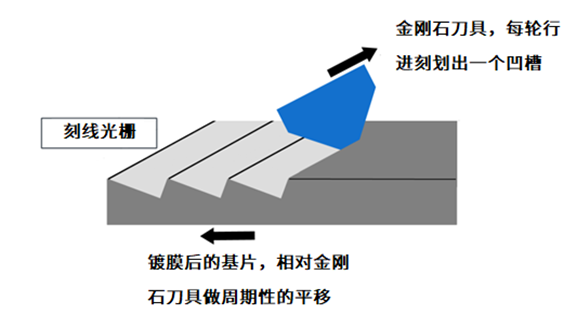

刻線光柵，是采用末端非常尖的金剛石刀具在元件表面一根根的刻線而制作成的光柵，如下圖所示，鍍膜后的基片沿著一個方向步進，步進的間隔就是凹槽的周期，而金剛石刀具則重復著在與基片行進方向垂直的方向上做刻劃：

刻線光柵的凹槽形狀取決于金剛石刀具的形狀，通常為三角形，它具備衍射效率高的特點。刀具刻劃一條槽通常需要幾秒鐘的時間，當要制備的光柵面積較大時，整個光柵的刻劃就需要幾天甚至幾周的時間，制備效率較低。

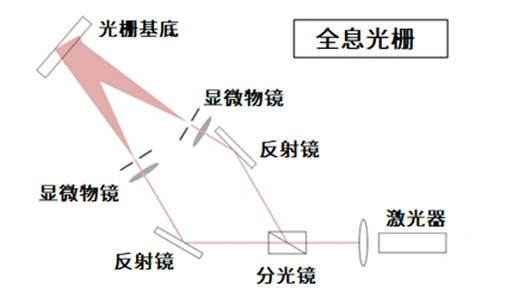

全息光柵是基于激光干涉圖曝光的原理制備而成，其原理如下圖所示：

激光器發出的光束經由分光鏡分成 2 束，2 束光分別經過反射鏡和顯微物鏡后，照射到光柵基底上，形成干涉條紋，基底上涂有光刻膠，光刻膠被曝光后，可以記錄干涉條紋的圖案，再經過顯影工序，可以得到凹槽圖案。因?yàn)楦缮鏃l紋是正弦曲線分布，因此該制備方法形成的凹槽也是正弦曲線形狀的。因?yàn)槭遣捎霉鈱W(xué)曝光的方法形成的凹槽，因此該方法通過一次曝光就能在基底得到整個圖案，制備效率高。

Newport 的光柵及其應用

Newport 光柵產品傳承自著名的 Richardson Gratings 品牌，已經有數十年的光柵制備經驗，根據客戶的需求，通常首先設計并制備一塊母光柵，然后利用光柵復刻技術，以母光柵為原型，批量復刻出保真度高，一致性好的光柵產品。

光柵的基底材料可以是 BK7、ULE（超低膨脹玻璃）等光學玻璃，也可以是鋁、銅等金屬材料。光柵基底上需要鍍膜，當用作透射光柵時，基底鍍膜通常用氟化鎂、二氧化硅等鍍膜材料，當用作反射光柵時，需要鍍鋁、金或者銀反射膜。

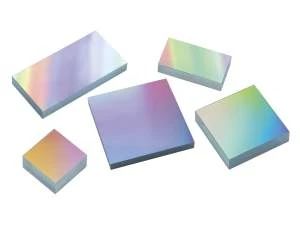

Newport 的光柵產品包括平面光柵、凹面光柵和階梯光柵等種類。平面光柵的尺寸最小為 2 mm×2 mm，最大為 320×420 mm，可以在每毫米間距內制作 30 到 5800 個凹槽，凹槽形狀為三角形或正弦形。凹面光柵是在凹球面基底上制備而成，光柵尺寸最大可達 100 mm，凹槽特征尺寸為每毫米 200~3600個。凹面光柵可以在分光的同時，實現光束的匯聚和像質的優化，從而可以使得儀器設備更加小巧和緊湊。階梯光柵的凹槽間距很寬，在 1 mm間距內包含 13~300 個凹槽，可以將幾塊光柵拼接起來，用在地基天文望遠鏡的高分辨率光譜儀等場合，用于類地球系外行星的探測。

在光柵制備中，Newport 采用先進的檢測技術來對光柵的指標做測試，包括對各衍射級次的衍射效率的測試、對凹槽的高度、間距、傾斜角等指標的測試和表征等。同時，在產品制作完成后，需要對它的分辨率、鬼像、雜散光、波前質量、光譜純度等應用指標開展檢測和評估，以滿足實際使用性能的要求。
