激光焊接作為一種高精度、高效率的焊接方式，當下已然徹底改變了制造業格局。它能夠?qū)崿F(xiàn)快速、高質量的焊接，高效地連接不同行業的復雜組件，提高生產效率，減少廢品率，從而降低生產成本。

同時，激光焊接還可以應用于各種材料和復雜的結構，因此在汽車、航空航天、電子、醫療設備以及不斷發展的電池和電動汽車行業等領域得到了廣泛的應用。

在實際應用中，要實現頂級焊接，除了激光器要有優異的性能，夾具設計的精細程度也至關重要。夾具是一種在制造過程中用來固定加工對象的裝置，旨在確保工件在正確的位置上，以便進行加工或檢測，通常由定位元件、夾緊裝置、對刀引導元件、分度裝置、連接元件以及夾具體等部分組成。

夾具設計在激光焊接過程中不僅為工件提供了穩定的支撐，確保焊接過程中的對中和定位，而且還可以減少變形和殘余應力，進一步提高焊接質量。夾具的精確度和穩定性直接影響到焊接的精度和一致性，是實現高質量、高效率焊接的關鍵因素之一。因此，對于制造業來說，夾具設計是一項非常重要的技術，需要充分重視和精心設計。今天，我們就來深入探討夾具設計的奧妙和重要性。

夾具設計必須要解決五大基本功能，才能確保激光焊接在應用中釋放全部潛力，其分別是：簡易裝卸、零件緊密接觸、一致的套準和公差、視線暢通和攝像機對準驗證。

一旦這五大功能沒辦法保證，就有可能會導致焊接質量下降、減少器件壽命和產線受阻等原因。

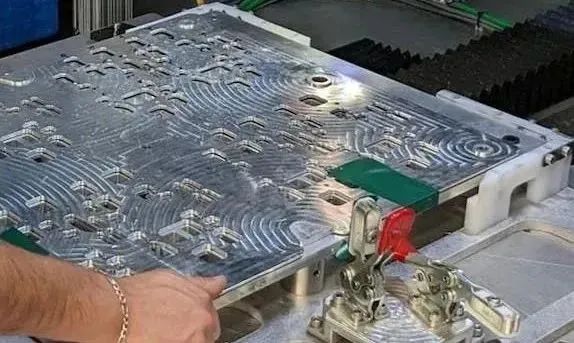

簡易裝卸（裝載／卸載）

在當今快節奏的制造業環境中，效率是企業的核心競爭力。因此，夾具必須要簡化待焊接部件的順利裝卸，這對于醫療設備、汽車、航空航天和電動汽車等行業來說尤為重要，因?yàn)檫@些行業對精度和速度的要求極高。

如果夾具設計不當，導致零件的放置和拆卸不便，將直接影響生產效率。尤其在夾具作為承載工具的情況下，將組件預先裝載到夾具內，然后再轉移到激光系統進行焊接。這種設計能夠進一步提高生產效率，減少人工干預和操作時間。

以醫療設備的制造場景為例，其制造過程會涉及到極為精密和復雜零件的激光焊接。如果夾具設計不合理，就會難以準確定位這些精密零件，并且延長組裝過程，如此一來零件損壞的風險就大大增加了。總的來說，只有做到簡化裝卸過程，才能減少錯誤率和提高生產效率。

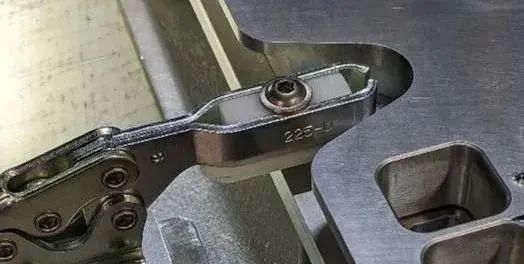

確保最佳的零件接觸

要實現高質量焊接，無疑焊接部件的連接必須是最佳接觸，一旦出現縫隙或錯位，就會嚴重?fù)p害產品的結構完整性和可靠性，這對于航天航空和新能源汽車行業來說是至關重要的。

在航天航空領域，因夾具設計不當，導致部件存在縫隙，在飛行過程中將會帶來極大的安全隱患，讓部件提前失效。在新能源汽車領域，動力電池焊接的組件如若存在縫隙或者錯位，將會直接影響電池整體性能和壽命，出現產品問題還需要企業付出高昂的成本召回，無疑是百害而無一利。

一致的套準和公差

一致的套準指的是夾具設計能夠確保工件在夾具中的位置保持一致，避免因工件位置的變動而產生的誤差。公差是用來描述工件尺寸和形狀精度的參數，一致的公差意味著工件的尺寸和形狀精度在多次裝夾和焊接過程中保持穩定。

對于醫療設備來說，其制造精度要求非常高，一致的套準可以確保不同部件之間的正確對接和裝配，從而保證設備的性能和安全性。同時，公差的控制也非常關鍵，因?yàn)獒t(yī)療設備的生產和使用通常涉及到生命健康，一點點的尺寸誤差都可能帶來嚴重的后果。

對于汽車行業來說，微小的對準變化都會導致產品結構出現偏差，無疑是增加報廢率。而夾具設計的一致性套準可以確保各個部件在焊接過程中保持穩定的相對位置，避免錯位或偏差。此外，公差的控制也非常關鍵，不可接受的元件公差疊加可能會導致元件定位錯誤、零件間隙、夾具內元件夾緊過度或夾緊不足，以及激光焊接過程中的整體產量問題。

視線暢通和攝像機對準驗證

在激光焊接應用中，保持激光束的路徑暢通無阻對于實現精確焊接至關重要。對于各種現成的焊接光學頭，工程師需要深入了解聚焦頭內透鏡的激光束輸出特性。這些特性包括準直光束直徑、輸出錐角、聚焦透鏡的工作距離以及目標上的光斑尺寸。這些參數在焊接過程中直接影響激光與材料的相互作用。

一旦確定了合適的焊接參數，這些參數就會被傳送到激光機床。夾具的設計對于實現高質量的激光焊接至關重要，必須考慮多個因素。這些因素包括噴嘴的氣壓、噴嘴端部的尺寸、被加工材料的反射率、激光聚焦頭的角度以及觀察視覺對準驗證等。通過精心設計的夾具，可以確保焊接過程的準確性，提高產品質量。

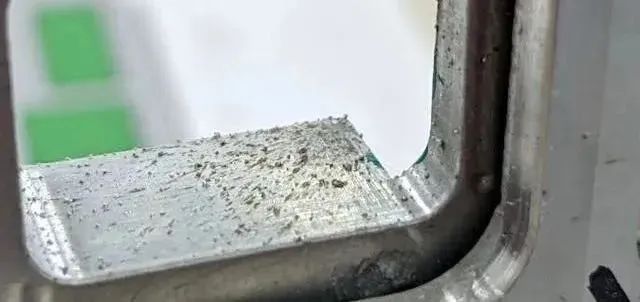

夾具必須為激光束提供清晰的通道，確保激光能夠順利到達焊接區域。同時，夾具還要讓操作員能夠通過攝像機或其他機器視覺光學系統驗證組件的對齊情況。此外，夾具上的開口設計也需要考慮焊接飛濺物的噴射問題，確保這些開口易于清潔。通過這樣的設計，可以提高生產效率，降低維護成本，并確保焊接過程的穩定性和一致性。

小結

夾具設計在醫療設備、汽車、航空航天和電動汽車等行業的激光焊接應用中扮演著不可或缺的角色。為了實現精密焊接所需的穩定性和可重復性，夾具必須具備卓越的基本功能。任何對這一點的忽視都可能導致焊接質量不達標，甚至引發代價高昂的生產問題。

隨著這些行業的持續創新，夾具設計在激光焊接中的重要性更加凸顯。制造商必須深刻認識到精心設計的夾具對產品成功的關鍵作用，并在其開發上投入足夠的資源，以確保在競爭激烈的市場中獲得高質量和可靠性。這樣的投資不僅有助于提升產品質量，還能為企業的長期成功奠定堅實基礎。
