MEMS可調諧VCSEL使760kHz OCT掃描成為可能
材料來源:激光世界           錄入時間:2011-9-9 10:31:21

注:本文版權為《激光世界》所有,未經許可,請勿轉載!

作者:Gail Overton

微電子機械系統(MEMS)可調諧垂直腔表面發射激光器(VCSEL)將成為掃頻光學相干層析(OCT)應用的理想選擇,這是由于它們具有可獲得高掃描速度的微米級腔長和輕巧的反射鏡、無跳模的單模運行,以及用于較長成像范圍的長動態相干長度。然而,在MEMS可調諧VCSEL提供晶片級的制造、測試和相對較低的運行成本的同時,其輸出功率和可調諧性也受到了限制,此前報道的最佳性能為在1550nm波長處獲得65nm的調諧范圍。

最近,麻省理工學院以及Thorlabs等公司的科學家們已經改善了這種情況,他們開發出了一種1310nm的單模MEMS可調諧VCSEL,調諧范圍達110nm,將調諧范圍因子(Δλ/λ)提高至接近原來的兩倍。該新型寬帶可調諧光源獲得了創紀錄的760kHz的軸向掃描速度,并利用光放大實現了40mW的平均功率輸出,為掃頻OCT開辟了新的應用領域。

單模運行與MEMS調諧

可調諧VCSEL是通過將寬增益的基于磷化銦(InP)的量子阱激活區,與基于砷化鎵(GaAs)的氧化反射鏡結合在一起構建而成的。由980nm的激光光源泵浦該器件,懸浮在該結構頂部的、由氣隙隔開的靜電驅動介質反射鏡會發生移動,從而產生1310nm的可調諧發射(如圖)。隨后,發射光被耦合到寬帶半導體光學放大器中,這不僅能提高輸出功率,而且還能在可調諧VCSEL的輸出光進入OCT系統之前對其整形。

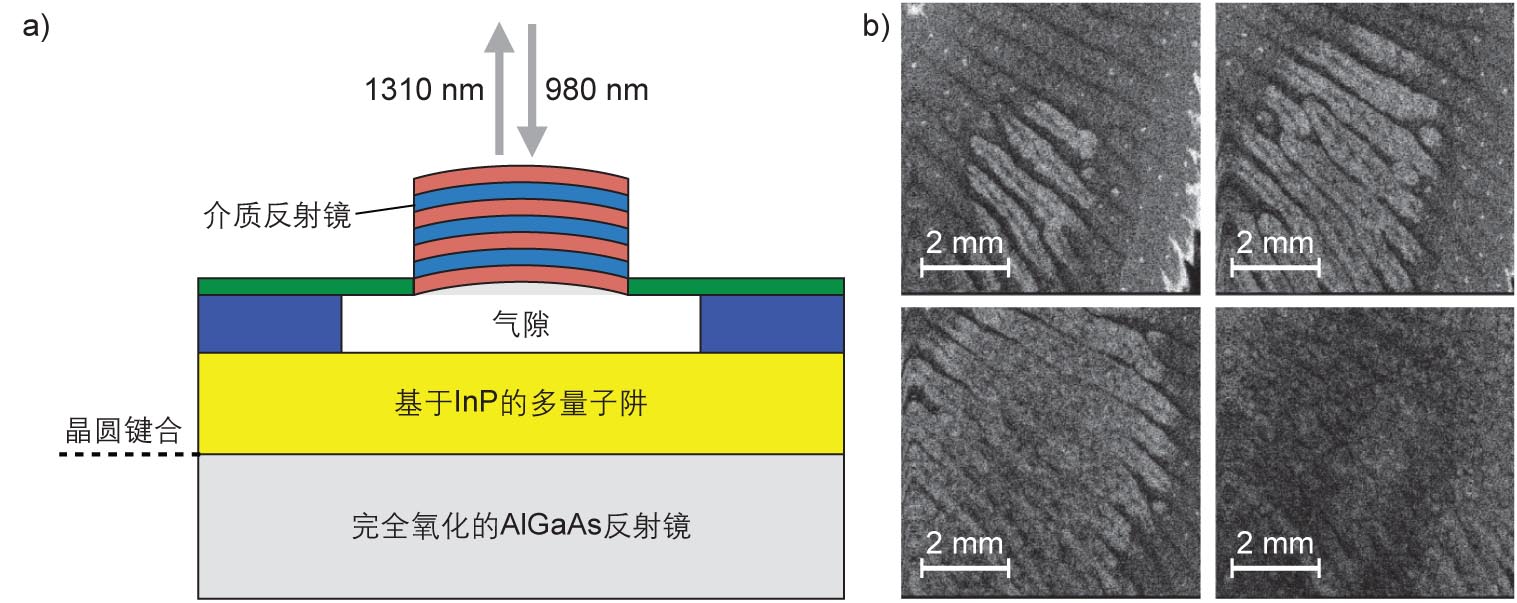

 圖:反射鏡與量子阱結構鍵合,構成了可調諧VCSEL的核心,在置于該結構上部的靜電驅動介質反射鏡的輔助下,實現了可調諧的1310nm的輸出光。作為OCT系統的可調諧光源,可調諧VCSEL為指墊(finger-pad)成像提供了760kHz的軸向掃描速度。這里,一組4張深度差為125µm512×512的正面指墊圖像顯示了可調諧VCSEL的掃描OCT能力。



對于軸向掃描的760kHz超高速成像,在4.5mm的成像深度觀察到6dB的衰減,對可調諧VCSEL而言,對應于最小9mm的相干長度。對于軸向掃描的150kHz的較低成像速率,在實驗中已經測得了超過25mm的相干長度。成像速度和范圍都明顯優于其他掃頻激光光源。由于VCSEL工作在真正的單縱模模式,而不是一系列模式,它們能夠以可調節的重復頻率進行掃描,同時保持卓越的相干長度。

“對于下一代OCT而言,單模、高速掃頻源具有非常廣泛的發展前景,”麻省理工學院電氣工教授James Fujimoto說,“這些光源提供了創紀錄的成像性能,定能開拓各種新的應用和市場。”



參考文獻
1. V. Jayaraman et al., 2011 Conf. on Lasers and Electro Optics (CLEO), postdeadline paper PDPB2, Baltimore, MD (May 2011).
