高功率半導體激光器
高功率、高亮度輕便型光纖耦合半導體激光器
材料來源:激光世界           錄入時間:2011-7-28 10:15:21

注:本文版權為《激光世界》所有,未經許可,請勿轉載!

作者:Paul Wolf,Bernd Köhler,Karsten Rotter;DILAS公司

 在過去的幾年中,高功率固體激光器,特別是光纖激光器已經獲得了越來越多的應用。高功率、高亮度光纖耦合半導體激光模塊作為這些激光器的泵浦源,其市場需求也在顯著增長。半導體激光系統的主要優勢包括電源轉換效率高、光功率高、可靠耐用、對環境條件要求寬松以及體積小、質量輕等。

 然而,要想獲得有效的光纖耦合,需要對慢軸光束質量(通常限制大面積半導體激光器巴條的有效耦合)進行調整以適合光纖需求;跇準的10mm寬巴條的半導體激光系統,通常采用光束變換系統來調節巴 美國留學條件 澳大利亞留學 澳大利亞留學網條或疊陣輸出的高度非對稱光。這些光束變換系統(棱鏡陣列、透鏡陣列、光纖束等)成本高昂,并且整個系統的效率也會隨著復雜性的增加而降低[1]。

 為了提高光纖耦合半導體激光器的亮度,DILAS公司始終致力于開發可定制的迷你型巴條,其相比于傳統的10mm巴條擁有諸多優勢。這些迷你巴條的優點之一是:其僅在快軸準直透鏡(FAC)和慢軸準直透鏡(SAC)中使用了微光學元件,在無需其他光束變換元件的情況下,就能將輸出光有效地耦合到直徑200μm、NA為0.22的光纖中。因此,這是一套非常簡化的高亮度高效光學系統。

 提高半導體激光系統(特別是泵浦源系統)性能的另一個重要方法是控制泵浦模塊的峰值波長和線寬。通過VGH(VHG)等外部元件可以實現波長控制。光譜穩定的半導體激光模塊的主要優勢在于:溫度和電流對模塊的光譜特性影響較小。因此,其對冷卻系統的要求降低,并且模塊可以在惡劣環境下工作。對于反射鏡介電鍍膜以及偏振耦合器的損耗而言,波長控制同樣具有優勢。此外,波長穩定還可以確保模塊在整個工作范圍和生命周期內的泵浦穩定有效。

 除了上述優點,半導體激光器系統對芯片材料的要求同樣可以放寬,因此可以獲得更高的產量。然而,需要指出的是,所有這些性質均取決于鎖定范圍,并且這些優點并不能同時擁有[2]。鎖定范圍主要由VGH的反射率、巴條輸出端面的反射率、以及鎖定波長與不采用VGH的半導體激光器的波長差決定。

 波長穩定的高功率半導體激光器模塊的特性

 1)波長穩定的675 W / 200μm原型的設計與性能

為了滿足市場對緊湊型以及高亮度的需要,必需開發結構緊湊、波長穩定的光纖耦合半導體激光模塊。這意味著必須對二極管的機械架構、光路以及光學設計進行優化,以維持二極管的初始亮度。圖1顯示了675W激光模塊的設計圖。

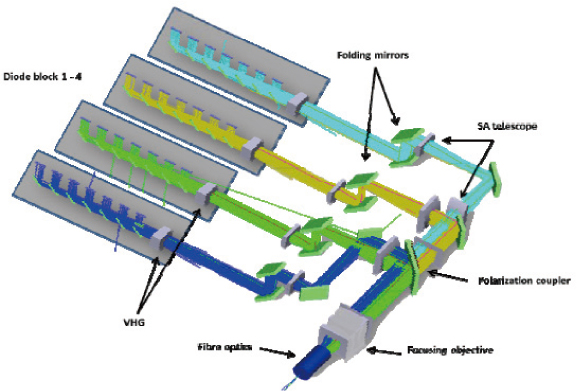

圖1:波長穩定裝置的光路圖。采用空間合成以及偏振耦合,可以獲得高亮度。

巴條分四個陣列排布,每個陣列排布7個巴條,整個模塊共28個巴條。28個巴條均采用FAC及SAC透鏡準直。每兩個陣列沿快軸方向利用若干折疊鏡堆疊,最后對兩個堆疊的輸出光束進行偏振耦合,以增強模塊亮度。

 為了獲得球形聚焦物鏡上的對稱光束,在慢軸方向采用柱透鏡望遠鏡對光束進行擴束。最后再利用球形透鏡組將光束聚焦到直徑200μm、NA=0.22的模式分離(mode stripped)光纖。所用光纖為Optoskand公司生產的水冷增透鍍膜QBH光纖。

 首先對原型裝置進行測量以檢驗光學性質,包括電光轉換效率以及不使用VGH時的光譜。圖2中,左圖顯示了采用直徑200μm、NA=0.22光纖的原型裝置的輸出功率隨電流的變化關系,以及相應的電光效率。工作電流為40.5A時,輸出功率達到最大值775W;輸出功率為440W時,電光效率達到最大值48%,并且在整個工作范圍內均高于42%。功率-電流曲線的斜率直到700W時依然保持線性增長。目前研究人員正致力于將這一線性關系提升到更高的電流值。圖2中,左圖給出了原型裝置的光譜特征曲線;右圖顯示了光譜的峰值波長位于974nm處,線寬為5.1nm(包含了90%的功率)。

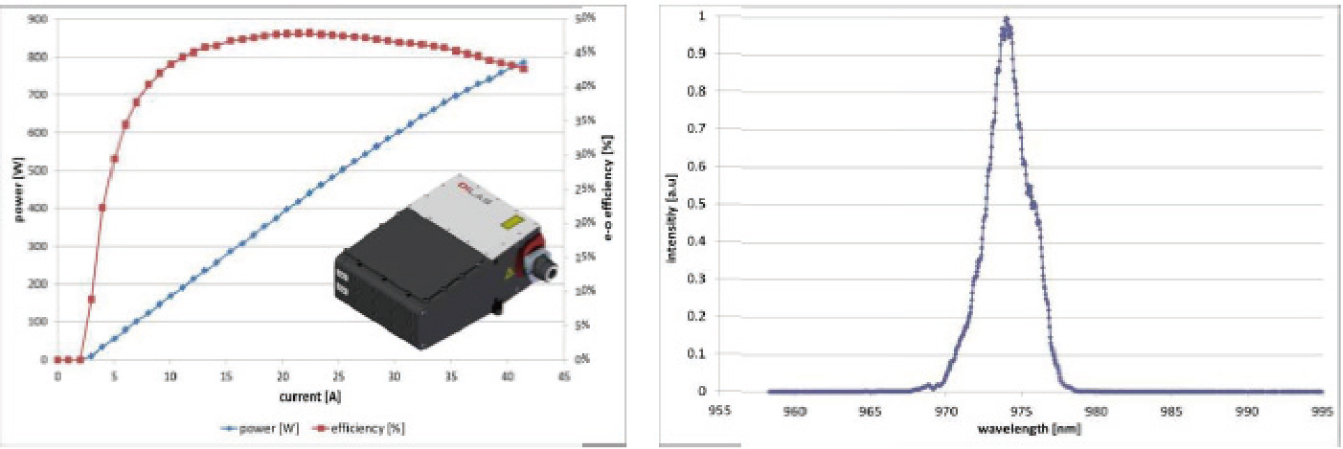

圖2:(左圖)不采用VGH的原型模塊的功率及效率隨電流變化的曲線,工作溫度20°C;(右圖)模塊的光譜曲線,峰值波長974nm,線寬5.1nm(包含了90%的功率)。

接下來要使用VGH改善該模塊的光譜特征。研究人員測試了反射率在3%~15%之間的若干個VGH。發射率的選擇需要在不同工作條件下的鎖定范圍與VGH的插入損耗之間權衡決定。值得注意的是,巴條反射率并沒有依照VGH的反射率進行優化。為了降低成本并減小光學系統的復雜性,每個二極管陣列僅采用一個通用VGH。

 圖3顯示了采用了VGH的模塊的輸出功率及波長的測量結果。其中左圖顯示了采用直徑200μm、NA=0.22光纖的模塊的輸出功率與電流之間的函數關系,以及相應的電光效率。當電流為36.5A時,可獲得675W的目標輸出功率,總電光效率達42.5%。當采用VGH后,由于其引入了相應的損耗,因此最大輸出功率有所下降;當電流為37.4 A時,輸出功率達到最大值690W。

 右圖顯示了該裝置的光譜測量結果。模塊的中心波長穩定在976.8nm,線寬降至0.7nm(包含90%的功率)。

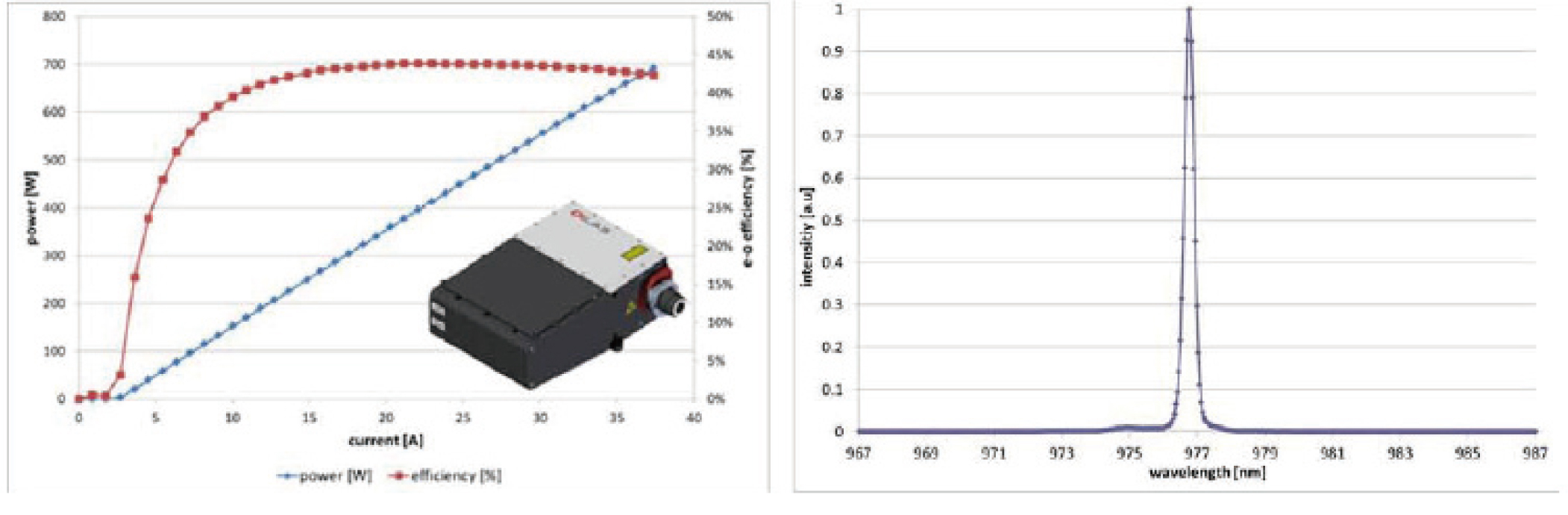

圖3:(左圖)采用VGH的模塊的功率及效率隨電流變化的曲線,工作溫度為22°C。(右圖)模塊的光譜曲線,峰值波長976.8nm,線寬0.7nm(包含90%的功率)。

 為了確定原型模塊的鎖定范圍,DILAS對不同溫度、不同電流條件下的光譜特征作了詳盡研究,結果如圖4所示。左圖顯示了恒定工作電流條件下,溫度范圍在18~35°C之間的波長變化。中心波長的漂移僅為0.012nm/°C。右圖顯示了波長隨電流在20~40A之間變化的函數關系,相應的波長漂移僅為0.008nm/A。

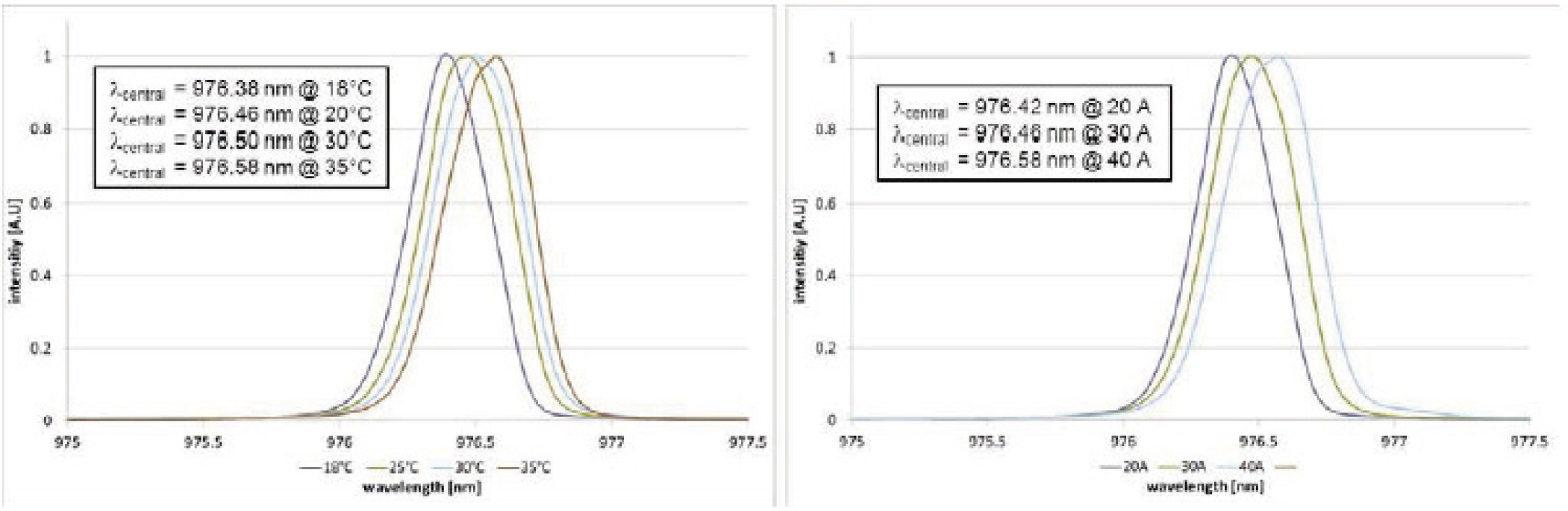

圖4:原型模塊在18~35℃的溫度范圍內(左圖)以及在20~40A的電流范圍內(右圖)的光譜曲線。

圖5顯示了第一臺原型裝置實物圖,其外觀尺寸為285mm×250mm×100mm。該模塊的主體是一臺包含整個光學裝置的堅固機箱。四個二極管基板由側面插入,并通過螺絲固定在機箱上。模塊化的設計允許分別更換每個二極管陣列。模塊采用堅固的鋁材料外殼時,總重量超過8kg。也可以采用鎂合金等低密度材料作外殼來降低質量。另外,也可以通過進一步改進機械架構將模塊重量減輕4kg。

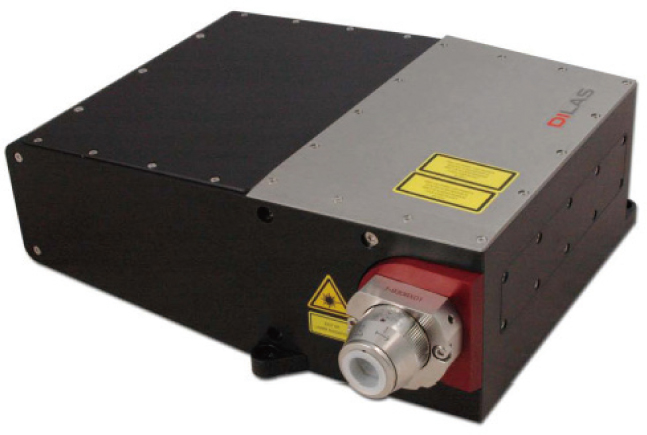

圖5:第一臺675W原型模塊,外觀尺寸為285mm×250mm×100mm。

為了保護巴條,可以選擇對每個模塊加裝截止濾波片,以阻擋固體激光器的輸出光,這對光纖激光器而言更為重要。此外,系統設計還可以包括溫度傳感、光纖互鎖、引導光束、功率監測以及不同種類的光纖適配器等額外配件。

DILAS表示下一個目標是進一步優化二極管基板和模塊的重量以及空間設計。該模塊的重量有望減小到1.25kg。

此外,通過優化巴條的亮度(提高單個發射體的輸出功率或者減小慢軸發散度)可以將模塊的輸出功率提高到1kW甚至更高,DILAA表示該目標有望于今年實現。如果上述兩點改進都得以實現的話,用戶最終將能獲得重量1.25kg、輸出功率1kW的模塊。

 2)波長穩定的200W/ 200μm原型的設計與性能

該原型模塊中包含7個二極管巴條,其開發目的獲得在成本和總體效率方面均獲得改進的緊湊型產品。DILAS最終設計出了外觀尺寸為130mm×65mm×39mm、重量僅為904g的模塊(如圖6)。該模塊可采用標準的SMA905光纖及新開發的SMA0.5光纖,并可用工業水冷卻。

圖6中,右圖顯示了該模塊的輸出功率隨電流的變化關系。采用直徑200μm、NA=0.22光纖的最大輸出功率為230W,相應的電流為40A。電流為34.7 A時,可以獲得目標功率200W,相應的電光效率超過52%。

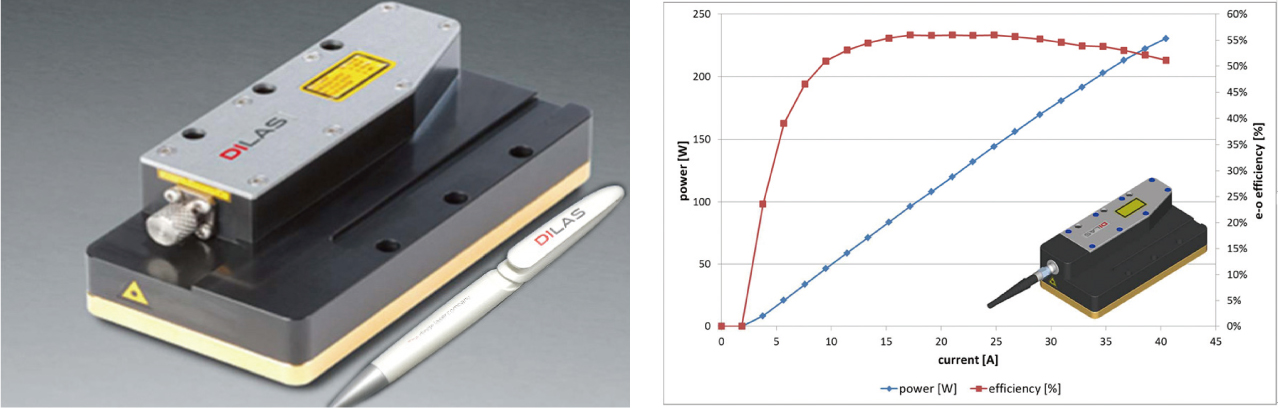

圖6:(左圖)采用SMA0.5光纖接頭的200W半導體激光器模塊。(右圖)20°C時該模塊的輸出功率及效率隨電流的變化曲線。

 對于低功率應用而言,光纖耦合模塊通常采用標準的SMA905接頭。然而,這些接頭的功率損耗較大。如果輸出功率超過200W,則該問題更為關鍵,特別是與纖芯直徑較小的模式分離連用時該問題更為突出。這樣高功率模塊的另一格選擇是采用可靠的水冷工業用光纖,例如Optoskand公司生產的QBH光纖。然而這些光纖成本較高,在緊湊性方面也存在不足。

 Optoskand公司新推出的SMA0.5接頭(如圖7)[3],其不但可靠性高,而且頗具成本優勢。SMA0.5接頭有多種光纖端面增透鍍膜可供選擇。

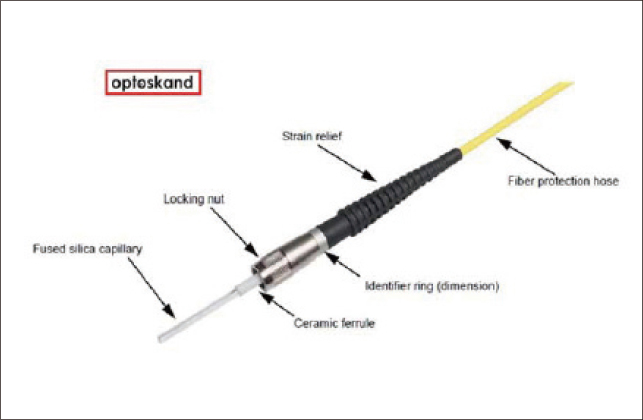

圖7:Optoskand公司推出的SMA0.5光纖接頭。

 該模塊的波長穩定圖如圖8所示。左圖顯示了采用直徑200μm、NA=0.22光纖的模塊的輸出功率及效率隨電流的變化關系,以及相應的電光效率。電流為42A時獲得最大輸出功率200W。右圖是該模塊的光譜曲線。中心波長976.7nm,線寬減小至0.5nm(包含90%的功率)。

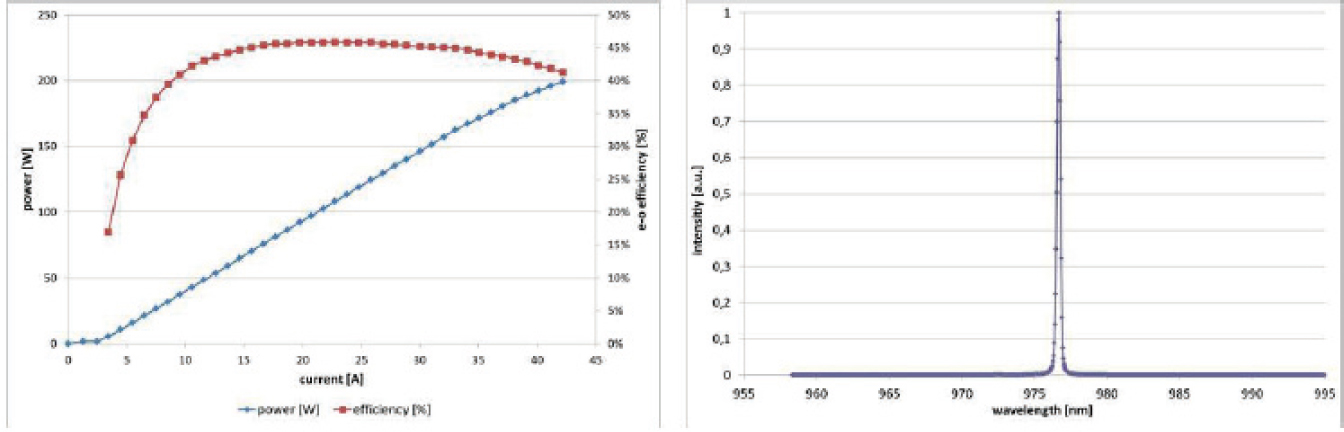

圖8:(左圖)采用VGH的200W原型模塊的功率及效率隨電流的變化曲線。(右圖)該模塊的光譜曲線。峰值波長976.7nm,線寬0.5nm(包含90%的功率)。



小結

上述介紹的第一個原型模塊包含四個基本的構成單元,第二個原型是僅采用一個基本單元的輕便緊湊型模塊。另外,在模塊的開發過程中,DILAS還成功地測試了Optoskand公司新推出的SMA0.5光纖接頭的性能。該接頭光纖適用于高功率應用,并且在成本和尺寸方面均具有優勢。

基于現有的模塊化設計概念,DILAS有望開發出高功率、高亮度、輕便小巧的kW級半導體激光器產品。這些產品將在航空以及國防工業等多個領域獲得廣泛應用。

參考文獻

1. M.Haag et al.; “Novel high-brightness fiber coupled diode laser device”; Proc. SPIE Vol. 6456 (2007)

2. B. Köhler et al.; “Wavelength stabilized high-power diode laser modules”; Proc. SPIE Vol. 7198 (2009)

3. S. Campbell, O. Blomster, M. Palsson; “Comparison of small fibre connectors for high-power transmission”;

Proc. SPIE Vol. 7578 (2010).
