回音壁模式微腔二極管激光器線寬降至200Hz
材料來源:激光世界           錄入時間:2011-7-28 9:54:13

注:本文版權為《激光世界》所有,未經許可,請勿轉載!

作者:John Wallace

 具有長相干長度的激光器應用廣泛,其涉及的領域包括激光雷達、光通信、光學干涉、智能監視以及中紅外波段的生物分子傳感。要想獲得長相干長度所需要的窄光譜線寬,激光器通常復雜且昂貴,盡管采用半導體激光器設計能夠在一定程度上降低激光器的復雜程度并縮小體積。目前,美國OEwaves公司開發出了一種結構緊湊的耐用型半導體激光器。該半導體激光器采用回音壁模式(WGM)微腔,將輸出線寬穩定在了亞千赫茲量級。

該原型激光二極管輸出功率為3mW,其采用標準的蝶形封裝和光纖(單模或保偏單模光纖)輸出,并且通過共振光學反饋耦合到高Q值回音壁模式微腔中。盡管標準波長包括用于電信領域的C波段和L波段(均位于1550nm波段),但是該產品的設計本身更為靈活,可以在390~2900nm的波長范圍內獲得窄線寬激光輸出。如果采用中紅外半導體光源,還可以覆蓋更長的波長。

表面Rayleigh背散射

該WGM微腔由氟化鈣(CaF2)材料制成,也可以采用氟化鋁(如圖)[1]。分布反饋激光二極管通過棱鏡耦合到直徑為2mm的微腔中。微腔無負載Q值為2×109,用棱鏡耦合時Q值降到1×109。激光器與微腔間的耦合通過微腔中的表面Rayleigh背散射實現,從而獲得注入鎖定。

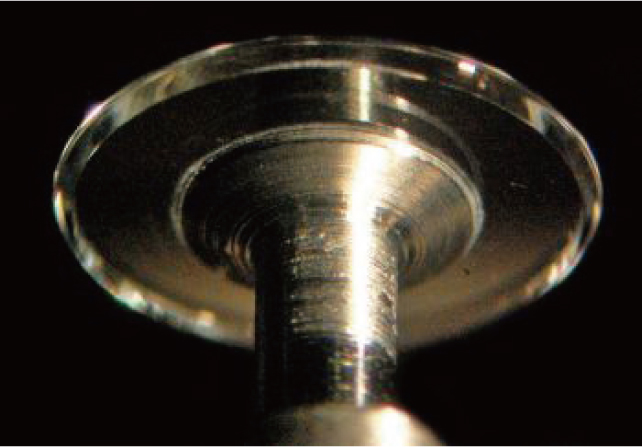

圖:晶體WGM微腔由CaF2制成,其無負載Q值為2×109。極高的Q值導致明顯的表面Rayleigh背散射,使得微腔能夠耦合到分布反饋半導體激光器中,進而將激光線寬降至200Hz以下。

 激光二極管和微腔均安裝在熱電散熱器上,以確保波長穩定性,同時可以獲得2nm的熱調諧波長范圍。耦合將激光二激管的自然線寬減小了10000倍,從而將瞬時線寬降至200Hz以下,長期線寬漂移每天小于10MHz。采用直流耦合,激光器的調制速度0~20MHz之間;采用交流耦合,調制速度可以達到200MHz~1GHz。OEwaves 公司總裁兼首席執行官Lute Maleki表示,CaF2晶體環境穩定性好,并且具有良好的熱屬性和機械屬性,使得它對震動不敏感,并且很容易實現熱穩定。此外,該激光器的單片設計也使得整個裝置對震動不敏感。

在過去的兩年中,OEwaves公司制造的這些激光器已經用于公司自產的微波光子學產品中,例如濾波器、振蕩器以及接收器。為了讓該激光器獲得更廣泛的應用,OEwaves公司在2011年P(guān)hotonics West會議上展示了該激光器的原型,并計劃在今年6月份推出第一款產品。

Maleki稱:“該激光器的重要特征之一在于其填補了該光譜區不存在高相干度、窄線寬激光器這一空白,其中包括1064nm波長范圍——盡管激光器線寬可以達到幾千赫茲,但它們不能滿足傳感需求。此外,在2~6μm的其他光譜波段不存在窄線寬激光器。OEwaves研制的這款窄線寬激光器,能夠用于多種生化分子傳感領域。”

Maleki表示,OEwaves公司的下一個的目標是將現有的激光器構架與高功率半導體激光器以及外放大器相結合,以提供窄線寬、并且功率水平與光纖激光器相當?shù)漠a(chǎn)品。OEwaves公司還計劃開發可見光以及紫外波段的激光器,以為光譜學、原子物理以及該波段的其他新興應用提供新的光源選擇。

參考文獻
1. W. Liang et al., Opt. Lett., 35, 16 (Aug. 15, 2010).
