2021年上半年，全國建材行業運行總體平穩，質量效益全面提升，行業生產穩定，產量增長較快，主要產品出廠價格環比小幅回升，經濟效益繼續大幅增長，商品進、出口金額同比大幅增長。據國家統計局?jǐn)?shù)據，1-6月，平板玻璃產量5.1億重量箱，同比增長10.8%；平板玻璃工業出廠價格環比上漲11.2%，同比增長74.1%。規模以上平板玻璃工業營業收入同比增長46.2%，利潤總額同比增長155%。由此可見，玻璃需求巨大。

而在加工離線玻璃時，需要把玻璃邊部的膜層去掉，這是玻璃合中空前的一項工藝要求。玻璃的膜層主要為金屬膜，生產工藝問題導致離線玻璃易氧化、跟膠的相容性不是很好，且銀膜極易與其它物質發生反應而變黑，還會不斷延伸，包括酸、堿、口水、汗?jié)n都會與之反應。如果不除會導致與膠的基礎面發紅（類似紅銅的顏色），久之會出現漏氣、起霧等現象。所以，必須把可能與密封膠接觸的膜層除去。

一、替代傳統玻璃除膜清洗方式勢在必行

傳統的除膜方式采用的是除膜機，在除膜機上面安裝樹脂輪盤使其高速旋轉，從而與玻璃表面摩擦達到除膜的效果。由于樹脂輪與玻璃表面是硬接觸，在樹脂輪和玻璃接觸的地方產生的應力極易使玻璃表面產生微裂紋，劃橫或直接脆裂。因此加工中報廢率較高，同時加工過程中產生的微裂紋會隨著時間的推移導致整個玻璃功能失效，甚至破裂造成安全隱患。自動化產線除膜系統是摩擦方式達到高效除膜，清除深度與貼合力有關。兩種方式都需要接觸玻璃，靠摩擦玻璃鍍膜來清除，很容易應力過大造成玻璃碎裂。因此替代傳統除膜方式顯得特別重要。

手持除膜機

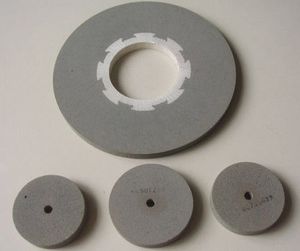

樹脂輪盤

二、玻璃鍍膜清洗要求標準

玻璃鍍膜清洗干凈的標準是用白紙墊在玻璃下方，觀察清洗的地方是否白凈、不泛黃，具體如下圖所示。

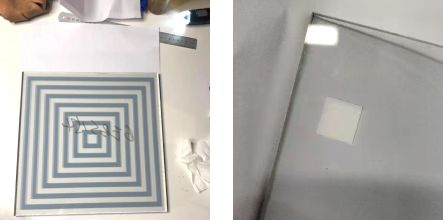

檢測玻璃鍍膜清洗干凈示意圖

三、激光清洗技術開發

（1）什么是激光清洗？

指利用高能激光束照射工件表面，使表面的污物、銹斑或涂層發生瞬間蒸發或剝離，高速有效地清除清潔對象表面附著物或表面涂層，從而達到潔凈的工藝過程。它是基于激光與物質相互作用效應的一項新技術，與傳統的機械清洗法、化學清洗法和超聲波清洗法(濕清洗工藝)不同，它不需要任何破壞臭氧層的CFC類有機溶劑，無污染，無噪聲，對人體和環境無害的一種“綠色”清洗技術。

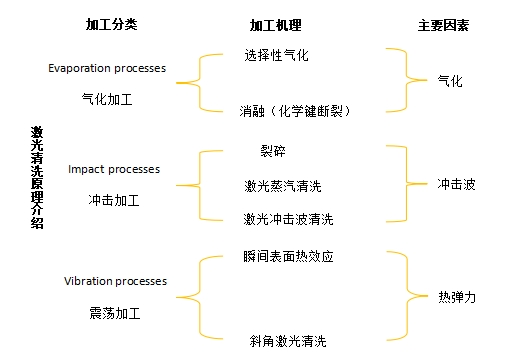

（2）激光清洗原理是什么？

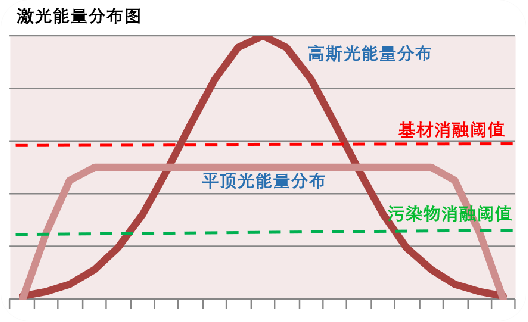

（3）激光清洗能量如何分布？

綠色-紅色虛線區域?yàn)榧庸ご翱?/p>

能量密度高于基材消融閾值，基材容易受到傷害，可以增加一定粗糙度；能量密度低于污染物消融閾值，則無法達到清洗干凈的效果。

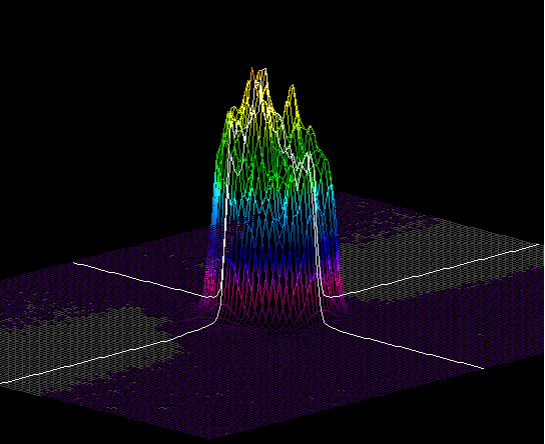

高斯光斑

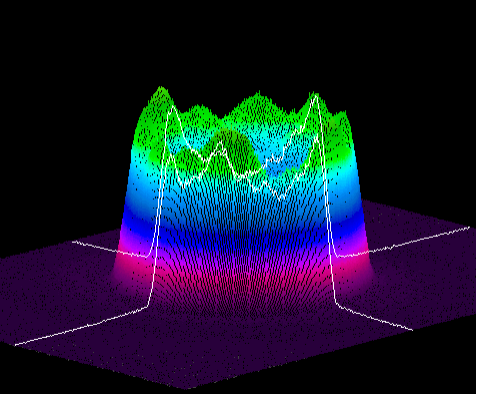

圓形平頂光斑

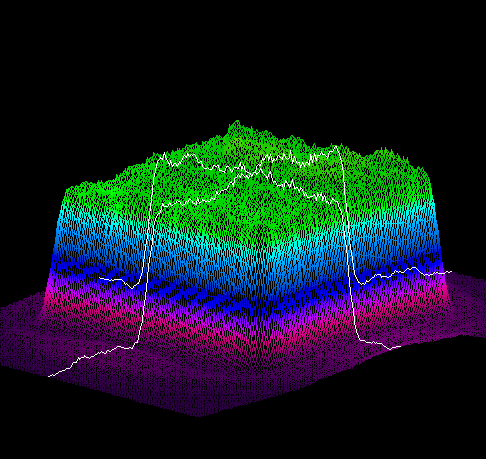

方形平頂光斑

高斯光的波峰部分極容易對基材造成損傷，典型應用為鋁合金、銅、鐵等氧化層去除；如不希望傷害基材，例如模具清洗，優選平頂光，典型應用為模具清洗，精密零件除油污，油漆層去除等；提高清洗效率，同時又不損傷基材，優選方形平頂光斑分布。

四、玻璃鍍膜清洗應用案例

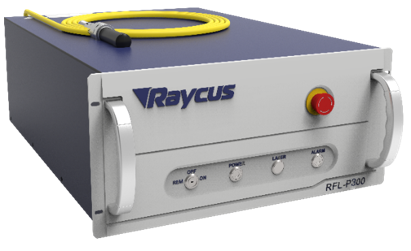

RFL-P300H

RFL-P300H激光器是圓形光斑多模激光器，最大單脈沖能量為15mJ，聚焦后的光斑直徑大約在0.36mm，光束質量因子M²為10。

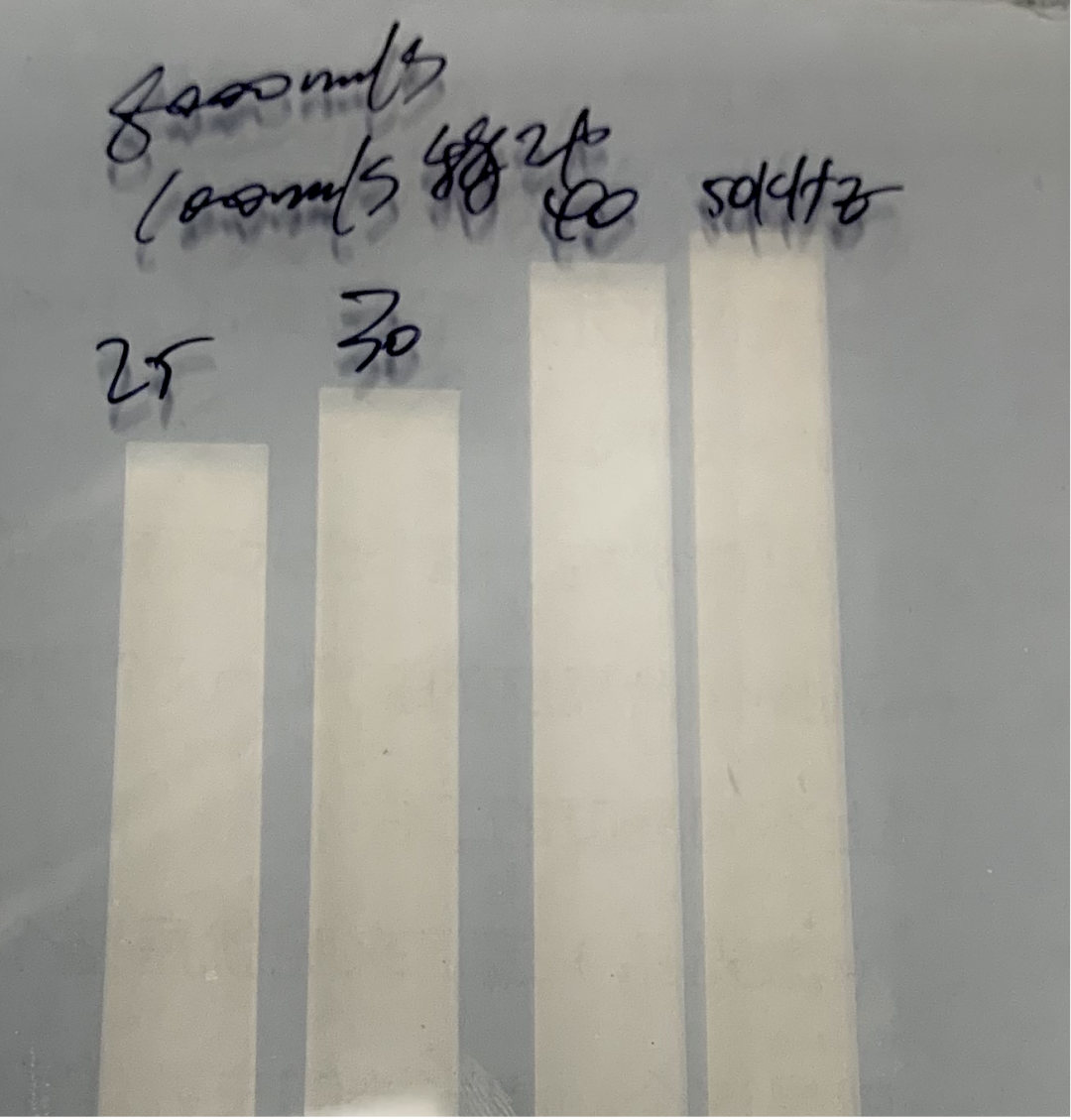

激光鍍膜玻璃照射光斑圖

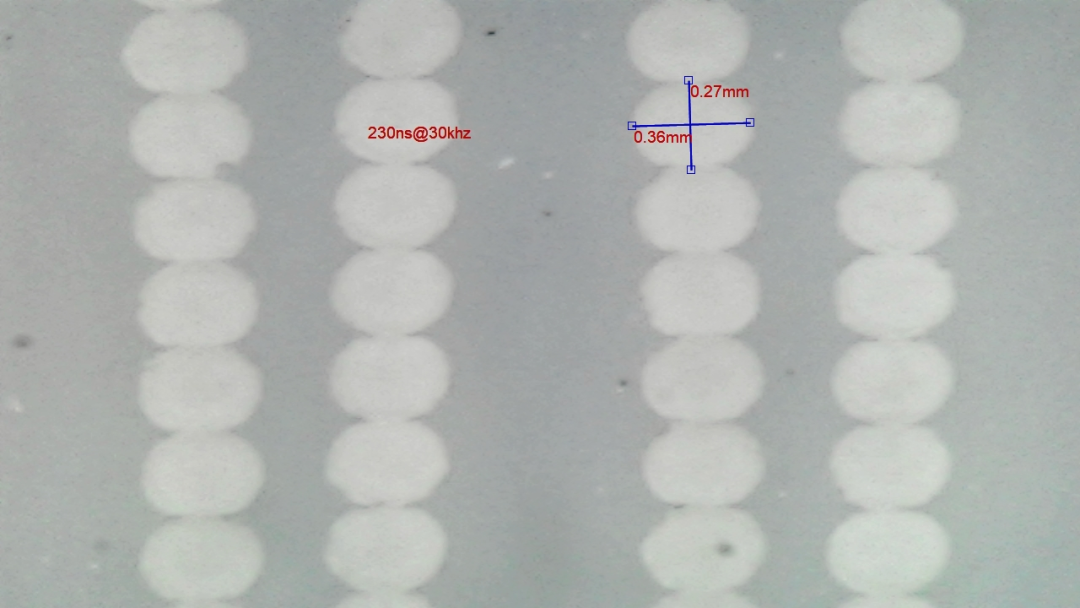

激光鍍膜層清洗顯微鏡圖

玻璃單銀除膜參數為：130ns，300W，30kHz，線寬15mm，清洗速度6m/min，能清除干凈鍍膜表面，表面呈透明色，同時橫向與縱向光斑也能搭接起來。

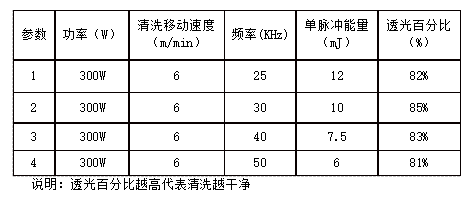

測試的幾組工藝參數如下表所示：

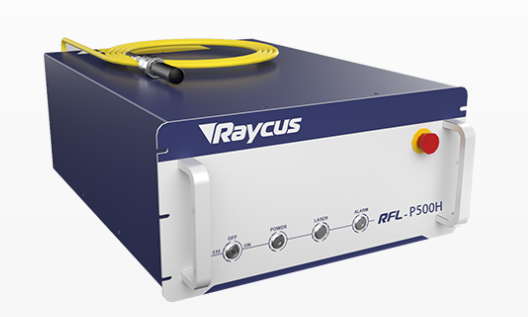

RFL-P500H

RFL-P500H激光器是圓形光斑多模激光器，最大單脈沖能量為50mJ，聚焦后的光斑直徑大約在1mm，光束質量因子M²為62.5。

激光鍍膜玻璃照射光斑圖

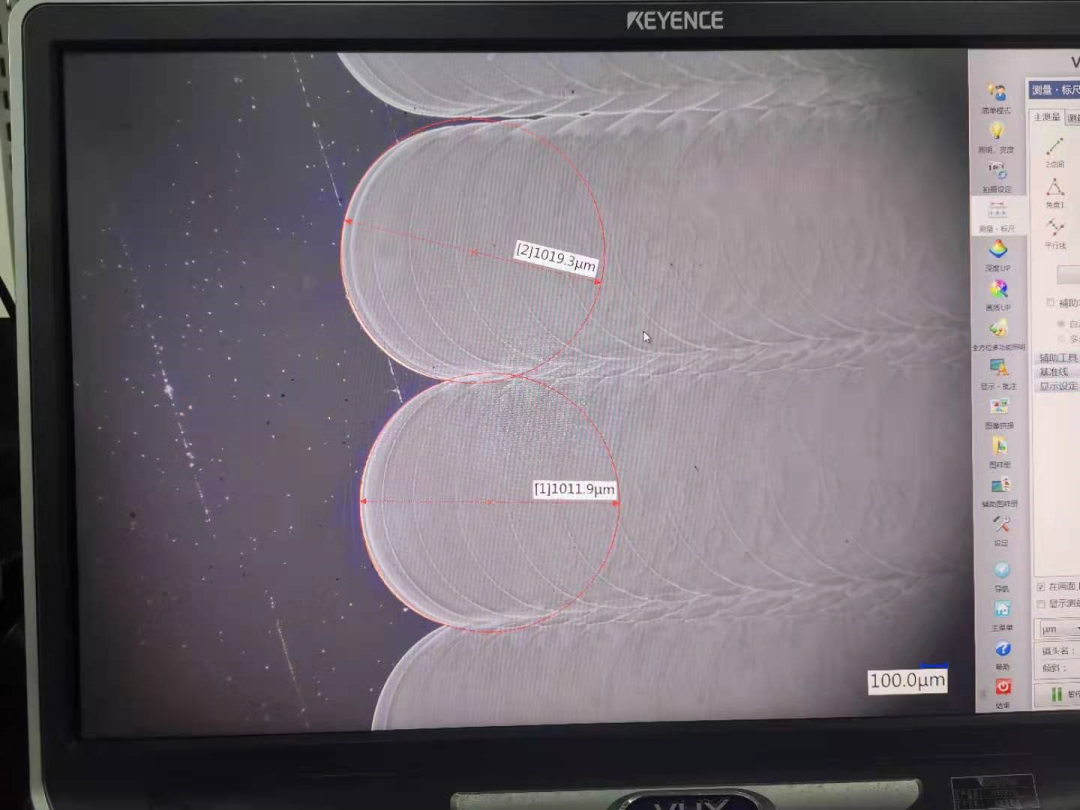

激光鍍膜層清洗顯微鏡圖

玻璃單銀除膜參數為：100ns，500W，15kHz，線寬15mm，清洗速度8m/min，能清除干凈鍍膜表面，表面呈透明色，同時橫向與縱向光斑也能搭接起來。

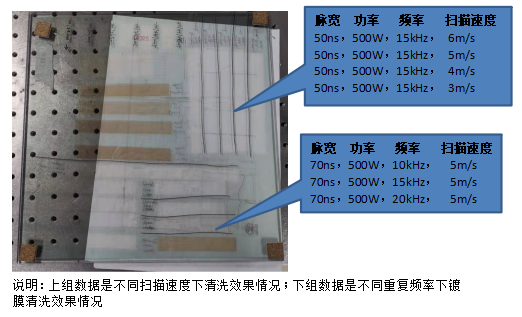

測試的幾組工藝參數如下圖所示：

從以上數據可看到重復頻率15kHz，掃描速度5m/s下清洗更徹底，白色更明顯。

五、太陽能電池板鍍膜清洗應用案例

太陽能電池板鍍膜層清洗

清洗要求：為了邊緣鑲嵌進鋁框中，要求清洗寬度10mm，由另一面去除反面黑色鍍層，不得損傷玻璃基材，效率至少6m/min，清洗完之后呈透明色。

測試效果如下圖所示：

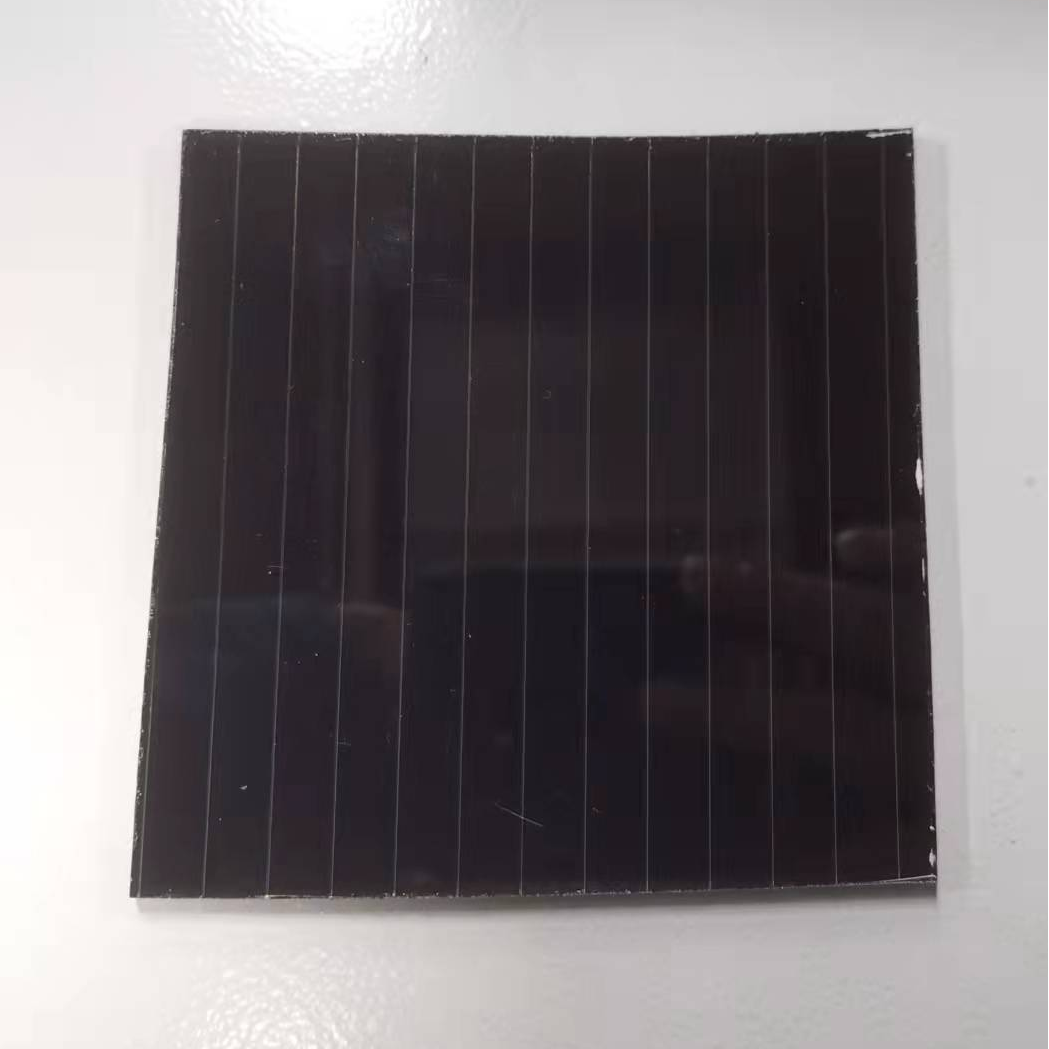

太陽能電池板鍍膜層清洗后效果圖

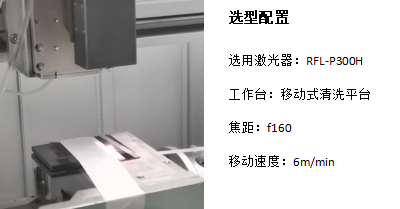

由上圖測試可知，用P300H清洗太陽能電池板鍍膜層清洗效率達到6m/min，清洗后結果呈現透明色，清洗效果符合清洗要求。
