精準定位分布式振動光纖預警系統
材料來源:飛天激光           錄入時間:2021/7/16 22:38:43

在科技高度發展的今天,人們對重大基礎設施的安全越來越重視,振動傳感的產業化進程逐步加快,對相關安全監測技術的要求也越來越高。諸多領域?qū)珳?zhǔn)定位振動傳感技術的需求愈加迫切的同時,也對系統性能提出了更高的要求,比如實現更大的檢測范圍、更高的響應帶寬、更為精準的定位等。

為了解決諸多領域的迫切需求,飛天激光推出新一代精準定位型光纖探測系統(分布式振動光纖探測系統),能同時定位多個入侵點,采用光纖傳感,具有較高的可靠性,在系統故障或事故造成前端探測光纜中斷后,能確保數據的準確性、完整性和一致性,并具備迅速恢復的功能,同時系統具有一整套完整的系統管理策略,可以保證系統的運行安全。

一、工作原理:

系統以傳感光纜作為傳感單元,能通過對直接觸及或通過承載物(如覆土、鐵絲網、圍欄等)傳遞給振動光纖的各種振動,進行實時、持續的監控,采集數據經光通訊傳遞給后端設備分析處理和智能識別,報警信號。

二、系統優勢:

模式識別:系統具有智能模式識別、學習算法以及豐富的事件樣本庫,可有效防護風雨,小動物,樹枝等干擾;

防區自定義:根據實際現場,通過軟件在光纜全長內自由設置監測區域,可匹配不同的報警參數;

故障自檢:當光纜發生故障時,可以在系統中清晰指示出斷纖的具體位置,有利于系統的故障監測與迅速維修;

易部署:?jiǎn)胃饫w,單端輸出,光纜末端不用做任何特殊處理;

多點入侵定位:可實現多點同時入侵定位報警監測,從實時監測數據中提取有價值的信息,實現可靠報警;

高精度定位:定位精度可達2米,經過權威機構檢測;

接口靈活:可根據功能需求提供定制化軟件和接口封裝;

安全監測:連續分布式的實時測量沿光纜的所有振動信息,包含機械施工預警、入侵報警、防盜挖等,無測量盲區;

本質安全:傳感系統無源,本質抗雷電,不受電磁干擾,不產生電磁干擾;

三、系統特點:

● 實時波形顯示:可以實時顯示傳感光纜的振動波形,并將報警時的波形保存,方便后期維護。

● 集成管理:支持平臺管理,實現平臺多套設備統一管理。

● 權限管理:支持管理員、調試人員、用戶等多種用戶類型,不同用戶設置不同權限。

● 無源設計:采用光纖作為探測和傳感單元,無需鋪設電源線。室外設備無源設計,抗雷擊、抗電磁干擾、耐腐蝕:

● 定時控制:支持定時布撤防設置。

● 安全性好:室外部分全部采用無源設計,不會產生電磁干擾或電磁輻射,抗雷擊,不會產生漏電傷害,適合易燃易爆場所使用。

● 穩定性強:光路的精心設計從原理上解決了環境溫度、偏振變化帶來的干涉信號穩定問題,系統可靠性、穩定性好。

● 超強地理環境適應性強:適合長距離、大范圍使用,不受地形的高低、曲折、轉彎、折彎等地形環境限制,可水中布設。

● 超強氣候適應性:耐高溫、耐腐蝕,不受各種惡劣氣象環境干擾,系統抗雷暴。

● 維護方便:?jiǎn)喂饴吩O(shè)計,每個防區只需采用單根振動光纜布設,便于維護。

● 低功耗:整套系統采用全光路設計,綠色環保、低能耗、節能。

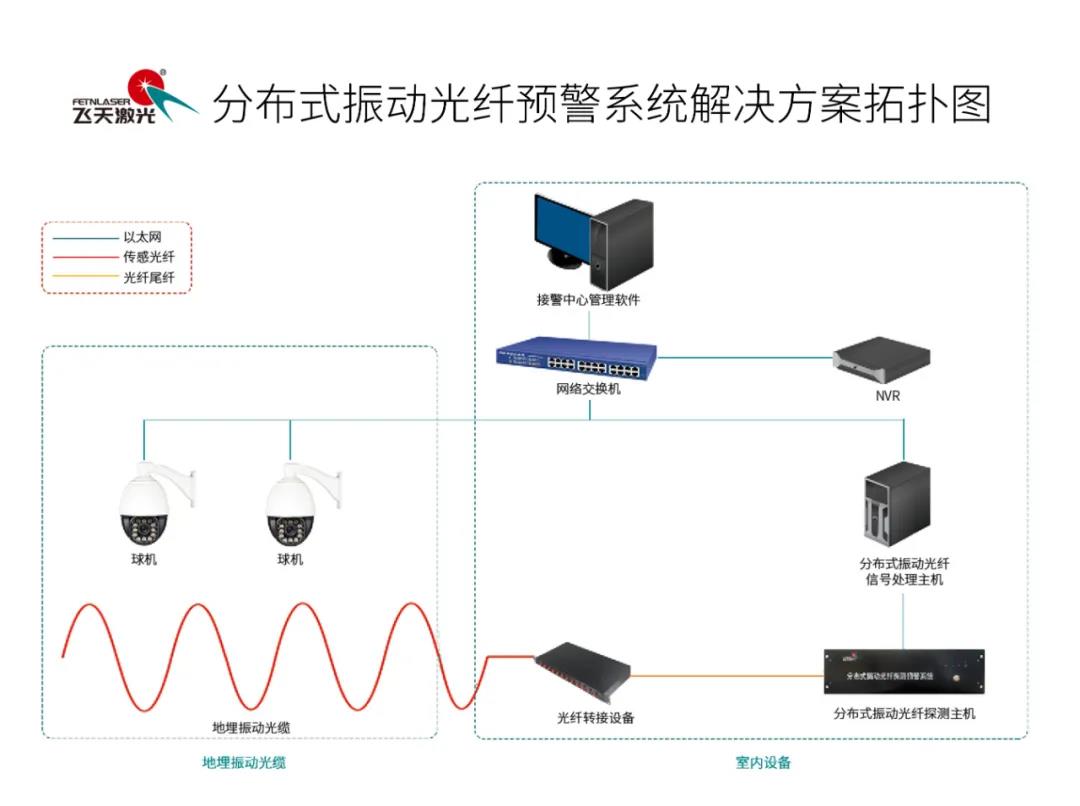

四、系統組成:

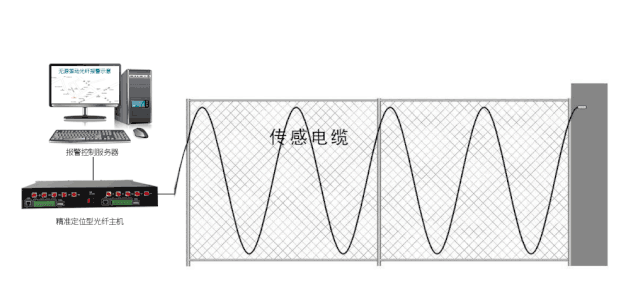

系統由報警控制服務器(含軟件)、精確定位型光纖主機、傳感光纜組成。

四、安裝注意事項:

1、插拔光纖接頭時一定要關閉軟件(關閉激光光源),否則如果接頭端面臟污的話容易將激光接頭燒毀。

2、主機連接光源的光纖接頭處千萬不要眼睛直視。

3、第一次插插光纖接頭的時,一定要擦拭接頭端面。之后如果接頭端面保護好,可以不用重復擦拭。

4、光纖接頭連接法蘭盤的時候,一定注意將缺口對齊擰緊。

5、拔掉光纖接頭時注意及時戴上保護帽,設備輸出端及時擰上蓋帽。

6、設備關閉后,須關閉主機后端的電源按鍵。

應用案例

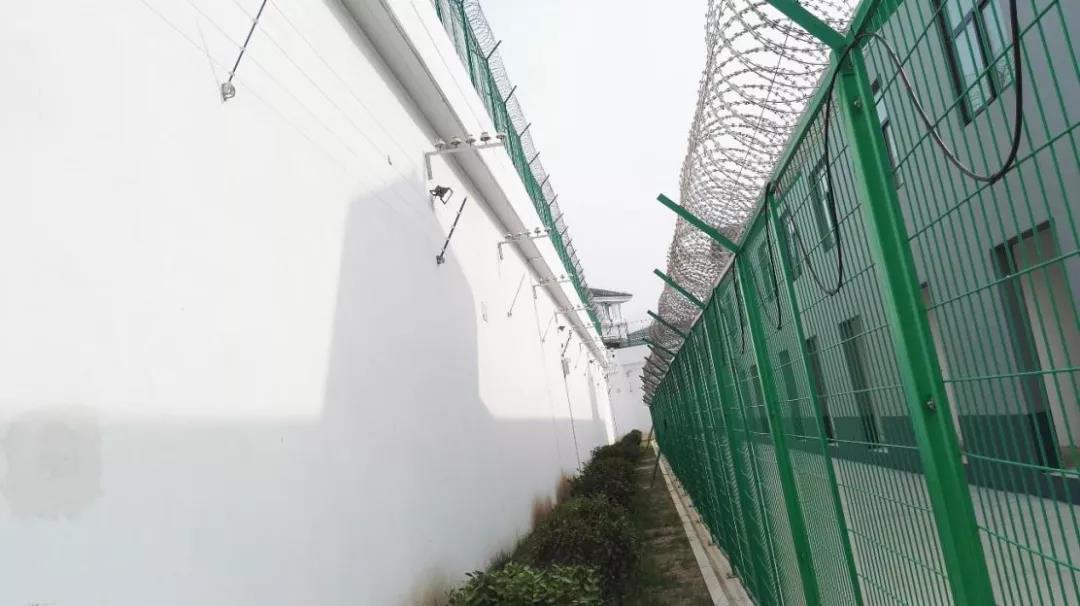

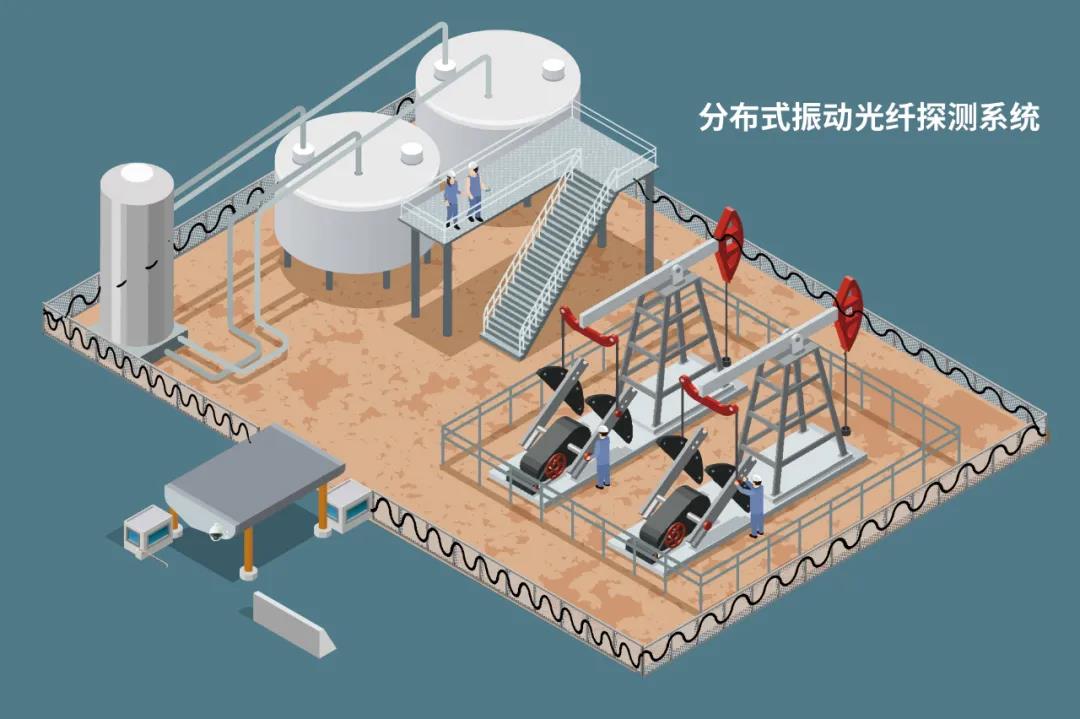

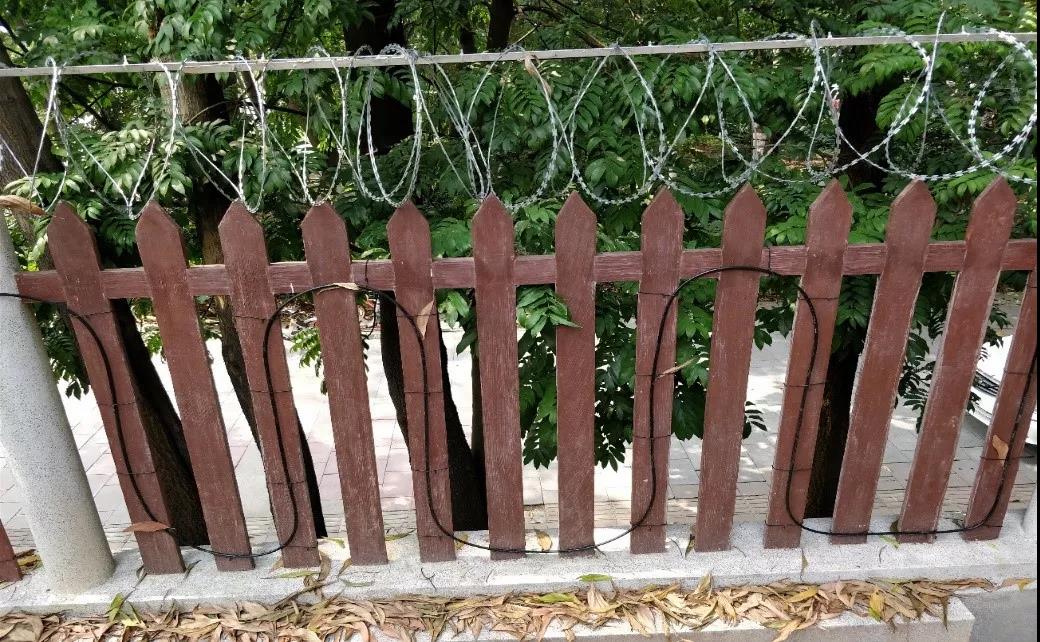

飛天激光分布式振動光纖探測系統以其全分布式感知、靈敏度高、抗電磁干擾、隱蔽性好、定位精度高等優勢,解決常規巡檢措施全路線不能實時監控、事故前無法預警等問題,在長距離周界安防、油氣管線安全監控、智能電網、鐵路安全監控等領域安全監測中應用成效顯著。
