1.引言

多層陶瓷電容器是現代電子產業中最重要的片式無源器件之一，被廣泛應用于消費類電子產品、工業電子設備和軍用電子設備等領域。MLCC的核心結構由內電極材料與陶瓷介質材料多層交替并聯疊合而成[1]，將其共燒成一個整體后在兩端封接外電極，使得MLCC具有尺寸小、容量高、成本低、可靠性好等特點。

隨著科技浪潮的推進，平板設備、智能手機等消費電子產品正以前所未有的速度向更加輕薄、緊湊的設計演進，這一趨勢對元器件的尺寸提出了更為嚴苛的挑戰。電容器，作為這些精密裝置中不可或缺的能量存儲與轉換元件，其體積的進一步縮減成為了推動產品小型化、輕量化進程中的關鍵技術瓶頸。因此高精度切割是超小型MLCC生產工序中的關鍵一環，目前超小型電容芯片的切割普遍采用刀片切割法，2011年吳曉東等人[2]解決了使用傳統切割方法出現的切偏、切斜和走位等問題,保證了切割的加工合格率，產品的切割合格率提高到95％以上，解決了崩邊、崩角問題并達到良好的倒角效果。2021年劉偉峰等人[3]利用感溫膠片作電容生坯的載板，將貼好感溫膠片的電容巴塊以真空吸附固定在切割機載臺，由切割機自動對點切割，切割完成后采用熱離法，將感溫薄膜加熱至發泡點，使其黏性喪失，電容芯片隨之輕松脫落。為了獲得良好的切割質量，還有很多重要因素要考慮，例如切割機的高精度、電容瓷坯的配方、感溫膠片、切割刀片等。

相比于傳統刀片切割方法，激光微納加工工藝以其獨特的非接觸式加工模式脫穎而出，憑借其卓越的加工精度、超高的生產效率以及極小的熱影響區域，成為了MLCC尺寸加工小型化道路上的理想選擇。本文正是基于這一背景，深入探討了激光微納加工技術在MLCC制備中的應用，旨在通過技術革新，助力電子產業邁向更加精細、高效的發展新階段。

2.實驗方法

2.1實驗裝置

實驗中所使用的激光器為綠光納秒激光器（型號為NSGR40W，由安徽華創光電科技有限公司生產）中心波長532nm，平均功率40W，重復頻率40KHZ，脈沖寬度24ns；振鏡型號為GalvoTech 10，入光孔徑10mm，打標速度8000mm/s，定位速度20m/s;所用遠心場鏡焦距為160mm，可加工幅面100mm×100mm，基于以上裝置能夠?qū)崿F(xiàn)大幅面、重復性切割。

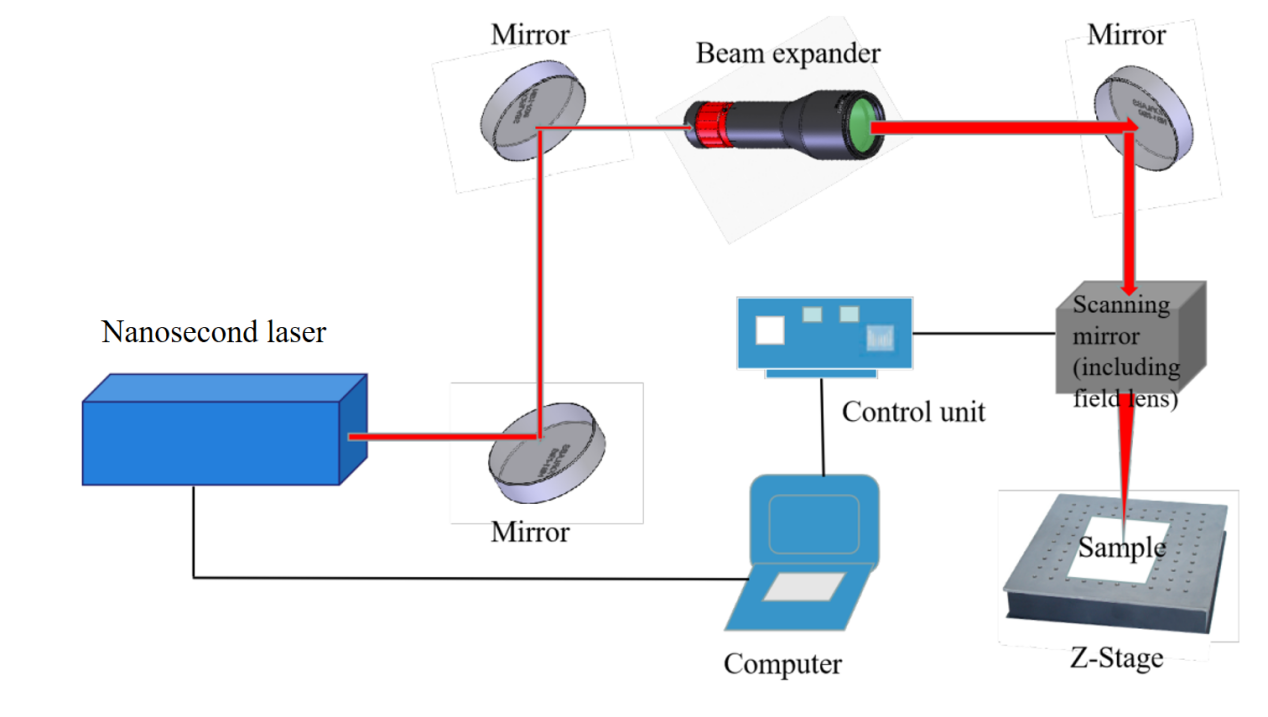

圖1 實驗裝置光路圖

實驗裝置如圖上所示，采用綠光納秒激光器和振鏡加工平臺，通過視覺相機定位確定好樣品位置，平臺含有間距相等的小孔陣列，可通過供氣系統吸附固定樣品，保證樣品水平度良好，然后確定好加工路徑，改變工藝參數（如加工速度、切割次數、激光功率等）進行樣品切割。

2.2實驗樣品及加工路徑

如圖2所示為多層陶瓷電容器膜片，厚度為0.52mm，分三層，正反面為生瓷中間夾層銀電極。樣品上下兩側窄邊單線間距為1mm，左右兩側寬邊單線間距為0.5mm，加工方式為沿黑色標識中心切割，上下左右對稱切割，按水平、垂直兩方向切割，加工路徑如圖2中白色虛線所示。

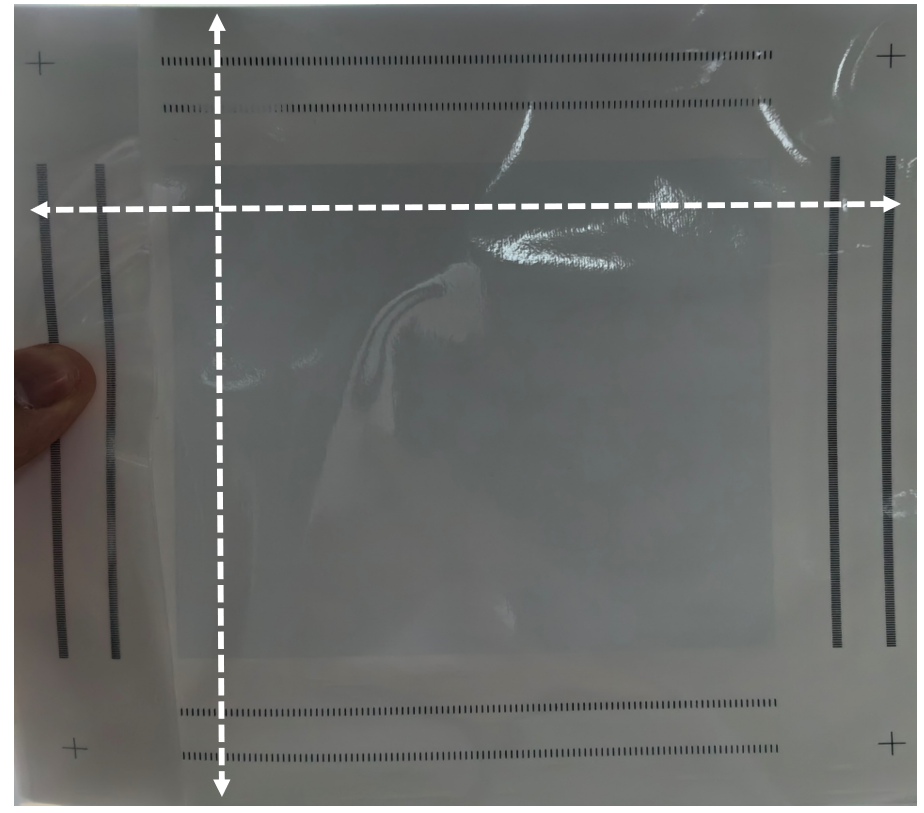

圖2 樣品及加工路徑圖

3.實驗結果

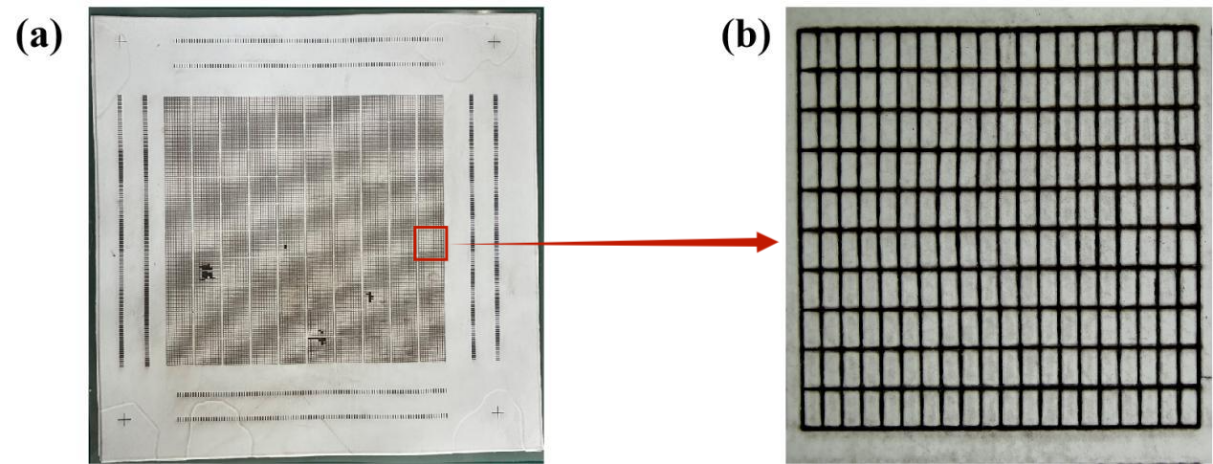

圖3 MLCC膜片樣品的 (a) 低倍和 (b) 高倍圖

采用視覺定位結合切割圖紙，完成了對整個膜片樣品的精密切割，得到1×0.5mm膜片樣品切片若干，如圖3所示；以往加工過程中普遍存在切片拐角熱量累積，導致過度燒蝕的問題，這一問題直接導致了切片邊緣的直角形態趨于圓滑，影響了產品的精密度與性能穩定性。后續實驗通過優化加工軌跡，即首先沿水平方向?qū)�樣品進行初步加工，確保每一層材料都能均勻且平穩地分離；隨后，再垂直于先前加工路徑進行二次切割，形成最終的切片輪廓。每個相交點只重疊一次，這樣減少了加工路徑相交處的熱積累，優化了切片的圓角問題，使得切片邊緣的直角保持得更加銳利，同時提高了加工效率，切片加工效率可以達到10個/秒。

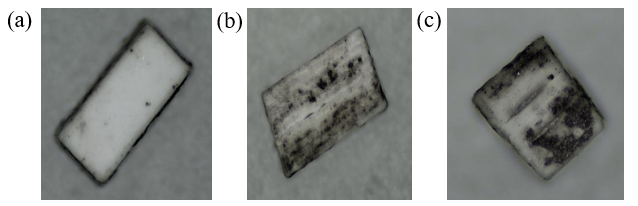

圖4樣品切片 正面圖 側端面圖 上端面圖

通過優化工藝參數，最終得出功率80%，加工速度500mm/s，重復頻率20KHZ下可得到良好的加工效果，樣品切片如圖4所示。加工后的樣品長邊、短邊誤差均可以保持在±10um以內。另外生瓷片切片樣品表面和端面照片都顯示有黑色區域分布，這是激光加工過程中產生的顆粒附著，可以通過后續高溫?zé)�結去除掉，高溫?zé)�結后樣品如圖5所示，可以看到表面干凈光滑，無明顯黑色掛渣，證明黑色顆粒在高溫條件下會分解，不影響后續樣品正常使用。

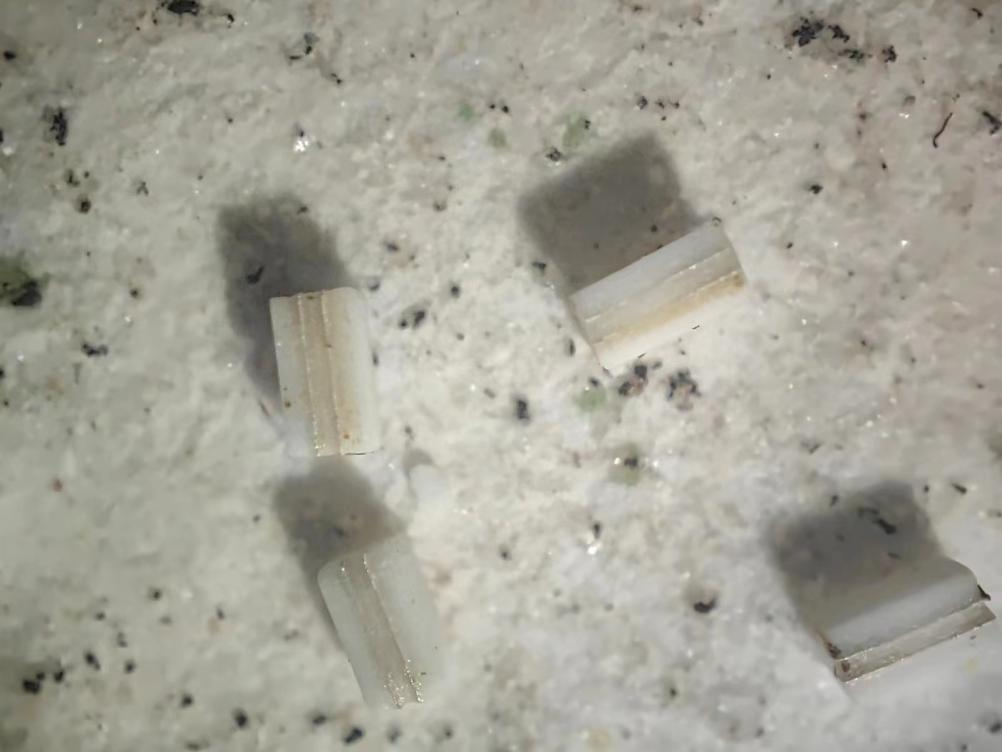

圖5 高溫?zé)�結后樣品圖

4.實驗結論

本研究通過創新的激光微納加工工藝，成功實現了對超小型MLCC的高精度切割。實驗中采用的綠光納秒激光器和視覺定位系統相結合，實現了對1x0.5mm矩形塊的精確切割，切割精度達到±10um以內。優化的切割軌跡策略有效減少了熱積累，改善了切片邊緣的直角形態，提高了加工效率至每秒10個元件,最終通過后續高溫?zé)�結處理可得到干凈光滑的成品。這一工藝突破不僅提升了MLCC的生產效率，而且為其在高性能電子設備中的的應用提供了技術保障，展現了激光微納加工在現代電子制造中的重要性和應用前景。通過本次研究，可以預見激光微納加工工藝將在未來電子元件的微型化和精細化生產中發揮更加關鍵的作用。
