01.導讀

晶片切割是半導體器件制造中的重要一環，切割方式和切割質量直接影響到晶片的厚度、粗糙度、尺寸及生產成本，更會對器件制造產生影響巨大。

作為第三代半導體材料，碳化硅對于推動電氣革命具有重要意義。然而，制備高質量結晶碳化硅的成本高昂，因此傾向于將大型碳化硅晶錠切割成更多的薄碳化硅晶片襯底，以降低生產成本。隨著工業的發展，晶片尺寸不斷增大，這使得切割工藝的要求日益提高。然而，碳化硅材料硬度極大，莫氏硬度達到9.5級，僅低于世界上最硬的金剛石（10級），同時還具備晶體的脆性特性，因此切割難度較大。

在當前工業生產中，通常采用砂漿線切割或金剛石線鋸切割的方法，具體操作是在碳化硅晶錠周圍等間距固定線鋸，并通過拉伸線鋸切割出碳化硅晶片。利用線鋸法從直徑為6英寸的晶錠上分離晶片大約需要100小時，且切割出的晶片切口較大，表面粗糙度較高，材料損失高達46%。這使得碳化硅材料的使用成本增加，限制了其在半導體行業的發展。因此，研究碳化硅晶片切割新技術顯得尤為重要。

近年來，激光切割技術的使用在半導體材料的生產加工中越來越受歡迎。這種方法的原理是使用聚焦的激光束從材料表面或內部修飾基材，從而將其分離。由于這是一種非接觸式工藝，避免了刀具磨損和機械應力的影響。因此，它極大提高了晶圓表面的粗糙度和精度，還消除了對后續拋光工藝的需要，減少了材料損失，降低了成本，并減少了傳統研磨和拋光工藝造成的環境污染。激光切割技術早已經應用于硅晶錠的切割，但在碳化硅領域的應用還未成熟，目前主要有以下幾項技術。

02.水導激光切割

水導激光技術（Laser MicroJet, LMJ）又稱微射流激光技術，它的原理是在激光通過一個壓力調制的水腔時，將激光束聚焦在一個噴嘴上；從噴嘴中噴出低壓水柱，在水與空氣的界面處由于折射率的原因可以形成光波導，使得激光沿水流方向傳播，從而通過高壓水射流引導加工材料表面進行切割。水導激光的主要優勢在于切割質量，水流不僅能冷卻切割區，降低材料熱變形和熱損傷程度，還能帶走加工碎屑。相較線鋸切割，它的速度明顯加快。但由于水對不同波長的激光吸收程度不同，激光波長受限，主要為1064nm、532nm、355nm三種。

1993年，瑞士科學家Beruold Richerzhagen首度提出該項技術，他創立的Synova公司專注于水導激光技術的研究與產業化，在全球范圍內保持著技術領先地位。我國企業晟光硅研已實現國內首臺微射流激光設備的研發制造。

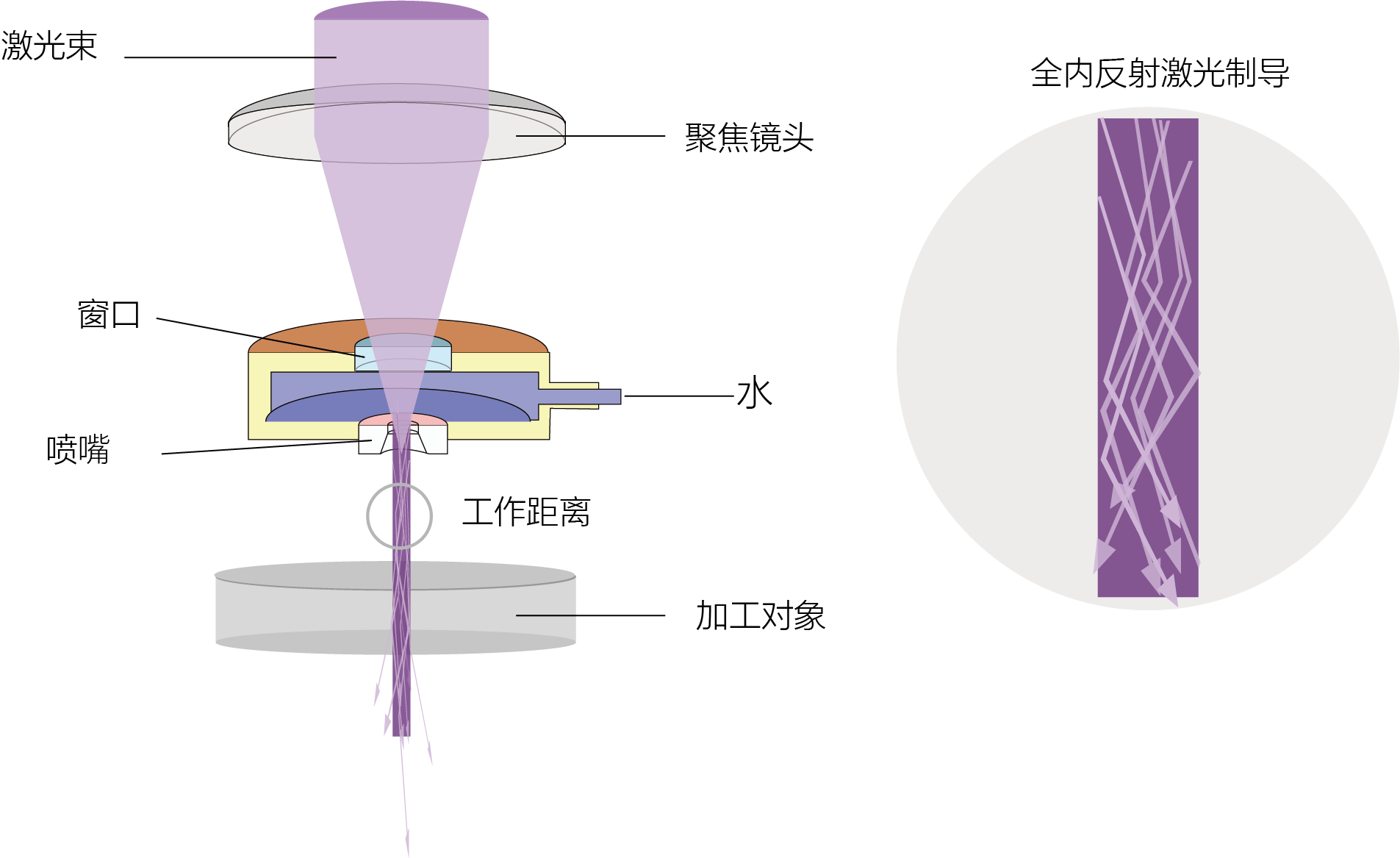

圖1. 水導激光切割技術

在第三代半導體技術方面，晟光硅研的微射流激光技術作為碳化硅材料加工領域的新型技術，尤其是針對8英寸襯底晶圓的加工，極大的避免了傳統加工容易導致晶體崩裂、晶片崩邊等問題。晟光硅研正在持續推進與碳化硅行業領先客戶的合作，為規�；�生產做好準備。

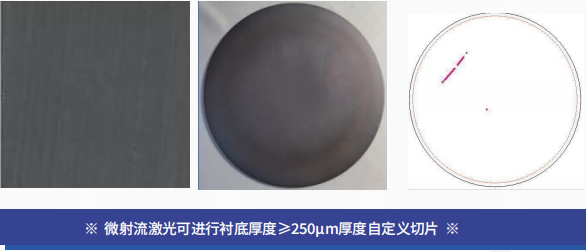

圖2.晶圓切片

傳統激光劃片過程需要激光器“隱切+劈裂”兩道工序完成；微射流激光技術可一次性加工劃斷；傳統激光切割時，能量的累積和傳導是造成切割道兩側熱損傷的主要原因，而微射流激光因水柱的作用，將每個脈沖殘留的熱量迅速帶走不會累積在工件上，因此切割道干凈利落；熱損傷及崩邊現象很好的進行了規避。

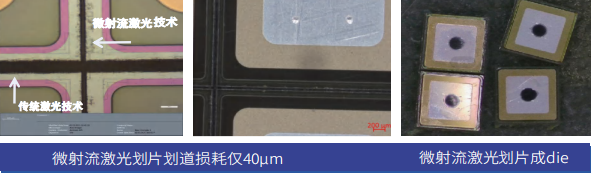

圖3.晶圓劃片

03.隱形切割

隱形切割（Stealth Dicing，SD）是通過激光穿透碳化硅表面，聚焦于晶片內部，在所需深度形成改性層，從而實現晶圓的剝離。這一過程無需在晶圓表面形成切口，因此能夠?qū)崿F(xiàn)較高的加工精度。目前，采用納秒脈沖激光的SD工藝已在工業領域應用于硅晶圓的分離。然而，在納秒脈沖激光誘導的SD加工碳化硅過程中，由于脈沖持續時間遠大于碳化硅中電子與聲子之間的耦合時間（皮秒級），會產生熱效應。這種高熱量輸入不僅使分離過程容易偏離預定方向，還會導致較大的殘余應力，從而引發斷裂和不良解理。

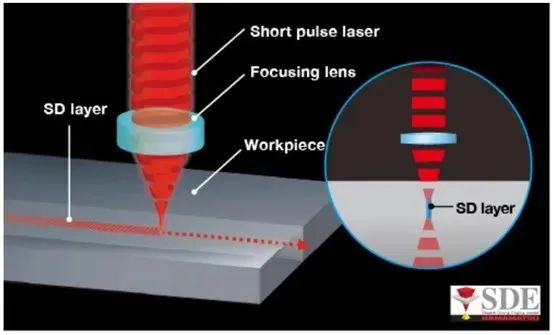

圖4. 激光隱形切割

我國目前已成功掌握砂漿切割碳化硅技術，但該技術在損耗、效率和環保方面存在較大問題，因此正逐步被金剛線切割技術所替代。然而，微射流激光技術以其卓越的性能和高效優勢，與傳統機械接觸加工技術相比，顯現出眾多優勢，如高加工效率、窄劃片路徑和高切屑密度等，已成為替代金剛線切割技術的有力競爭者，為碳化硅等下一代半導體材料的應用開啟了全新篇章。隨著工業技術的不斷進步，碳化硅襯底尺寸日益增大，因此，高效高質量的微射流激光技術將成為未來碳化硅切割的重要發展趨勢。
