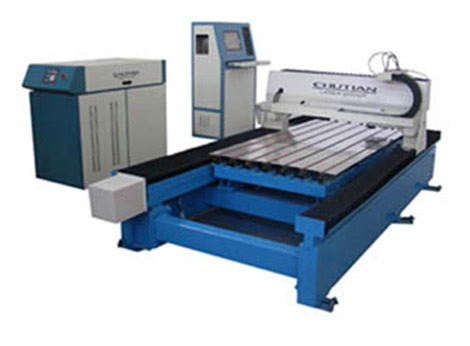

該機是適應太陽能集熱器產業市場快速發展而研制出的一款新型激光焊接機。該機專為焊接銅管－鋁板式、銅管－銅板式集熱器，屬全國首創，已申請發明專利。整機由激光器、激光電源、光學系統、光纖傳輸系統、制冷系統、CNC控制系統等組成，采用雙光纖傳輸，其焊接技術不僅靈活，而且很大程度上降低了對表面涂層的破壞；不易引起金屬吸熱器薄片的變形；開放的工作方式，易于與生產中上、下工序鏈接，實現自動化。

產品特點：

　　◆　進口激光器，功率穩定；

　　◆　四軸聯動，定位精準；

　　◆　激光電源自我診斷保護功能

　　◆　控制精度高，焊接效果好；

　　◆　生產效率高，易整合到生產系統中，實現自動化；

　　◆　能對Ф6、Ф8、Ф10銅管及0.3、0.4、0.5鋁板（銅板）實施點焊，焊點均勻，對吸熱器涂層的熱損傷小，不易引起金屬吸熱器薄片的變形，保持外觀。

應用領域：

該產品是專業用于平板式太陽能吸熱板：銅管－鋁板式、銅管－銅板式等的點焊，亦可用于其他電子器件、金屬器材、微電機、傳感器等其他金屬及其合金材料的高效率激光點焊或密封焊。

技術參數：

激光工作介質 ：        　Nd:YAG

          激光波長：            　　1.064μm

          激光光束發散角：    　  ≤8mrad

          額定輸出功率 ：        　300W

          單脈沖總能量 ：         　60 J

          光纖傳輸單脈沖能量：  　20 J

          激光能量不穩定度：    　≤3％

          光纖長度：             　　定制

          脈沖頻率：              　150Hz

          脈沖寬度：            　　0.1－20ms

          光斑直徑：            　 0.6mm

          脈沖工作電流：        　100-400A

          焊接熔深：           　 0.3－0.4mm(視材料而定)

          工作幅面：          　　2000×860mm

          Z軸升降行程：         40mm

          輸入電源：             AC380V±5%

          電源額定功率：          16Kw

          連續工作時間：        ≥16h

          冷卻水流量：          ≧22L/min

          冷卻系統：    內循環水冷卻，制冷機組

          內循環介質：   去離子水，蒸餾水或純凈水
