近年來隨著激光技術的應用越來越廣泛，對激光光束質量的要求也越來越高。巨哥科技最新發布BeamWorks光束分析軟件，適用于各種配置的MAGRay系列光束分析儀，可以針對波長從數百納米到數十微米的各類激光，測量光束質量各項數據，包括光斑尺寸、二維/三維能量分布、橢圓角、發散角、光束指向穩定性、束腰位置和大小、光束質量因子等。

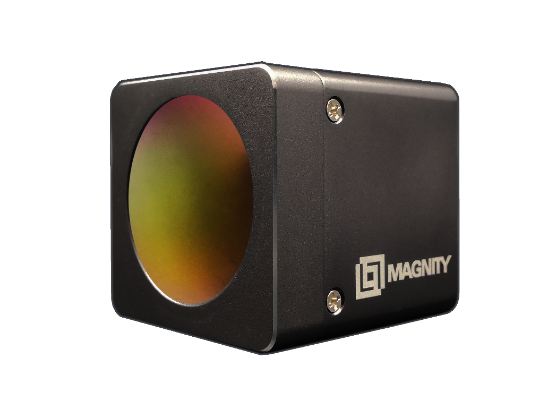

MAGRay激光光束分析儀

光斑分析

測量光束輪廓的方法有多種，如移動刀口法或狹縫掃描法，這兩種方法均需要使用機械結構掃描激光光斑，一般用于近似的高斯光束。MAGRay是相機式光束分析儀，優點是沒有運動部件，而且能測量任何光束輪廓，包括高階橫模，還可同時測量多束激光。光束直徑根據相關國際標準計算，適用于各種模式的激光光束。

使用巨哥科技的光束分析軟件和MAGRay光束分析儀，可以對激光光斑進行實時分析，實時顯示激光能量分布，自動計算激光光斑的各項指標，包括光斑面積、橢圓度、能量中心等，相機幀率最高達50Hz。

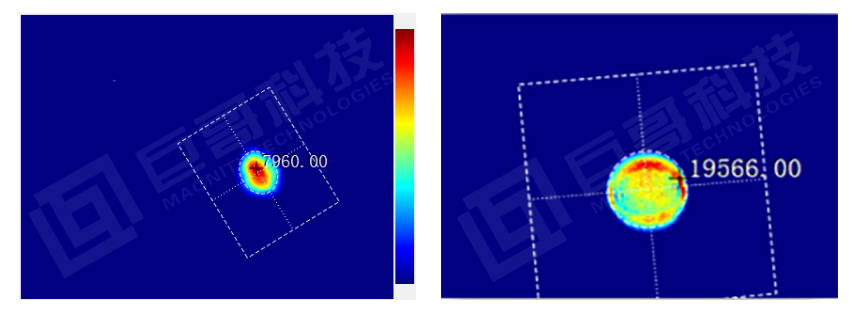

激光器近場（左）和遠場光斑（右）能量分布2D顯示

激光光斑能量分布3D動畫顯示

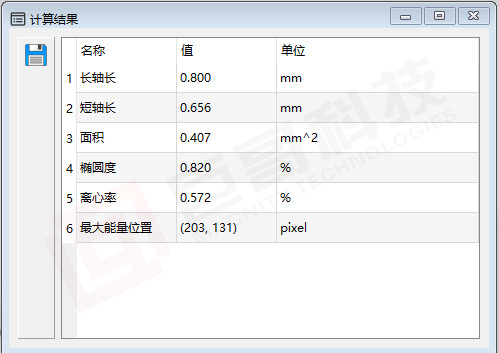

激光光斑尺寸計算結果

光束質量分析

光束質量是激光應用中的關鍵參數，是從質的方面來評價激光束的傳輸特性，對理論分析和激光器的設計、制造、檢測、實際應用等方面具有重要意義。在激光材料加工、干涉儀、光學數據記錄、激光顯微鏡等領域，通常對光束質量有較高的要求。

光束質量因子M2是用來表征激光束可聚焦程度的度量，會影響到激光的聚焦效果以及遠場的光斑分布情況。實際激光光束質量因子越接近1，說明光束質量越接近理想光束，它的光束質量就越好。

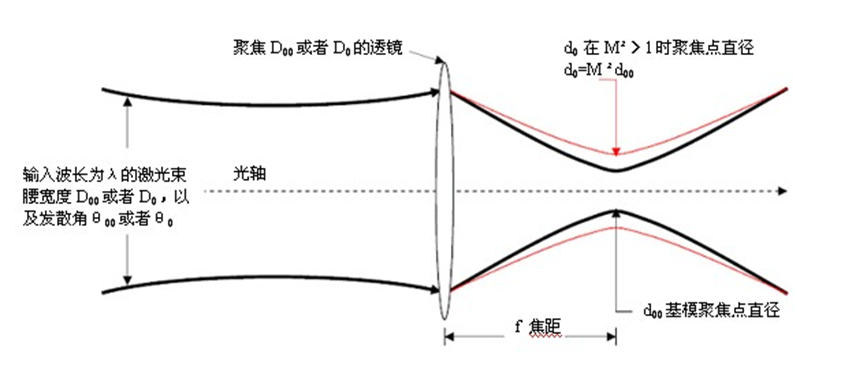

高斯光束傳播示意圖，圖中黑色為理想高斯光束，紅色為實際光束，兩者越接近則光束質量越高

使用配套的運動機構，讓相機在聚焦光斑前后移動，記錄不同位置的光斑信息，通過軟件擬合出光束輪廓，可計算得到包括光束質量因子、發散角、瑞利距離、束腰半徑等各類光束信息。

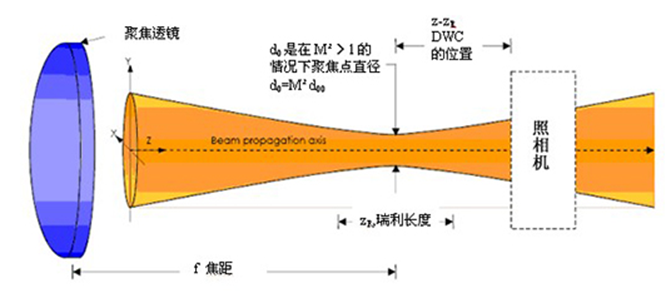

M2測量示意圖

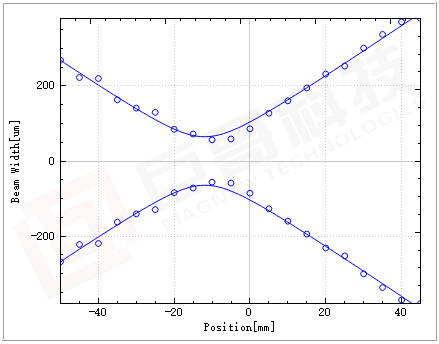

雙曲線擬合結果

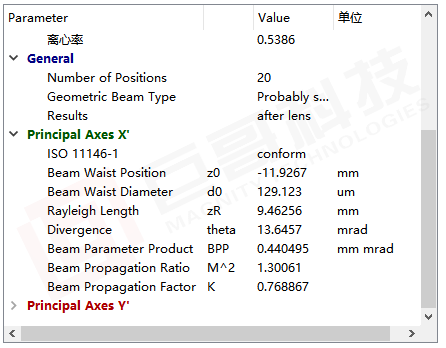

M2計算結果

使用巨哥科技的MAGRay光束分析儀和BeamWorks光束分析軟件，可以對激光光斑實時測量，數據與圖像可以進行實時分析并保存，提供對比度調節、灰度拉伸、DDE圖像細節增強等功能，可導出Excel圖像數據。搭配不同衰減片，還可以測量不同功率密度的激光。軟件中各項數據計算過程均符合相關國際標準。
