貳陸公司的可變曲率半徑反射鏡 (VRM)
材料來源:lfwc           錄入時間:2014/7/16 15:04:31

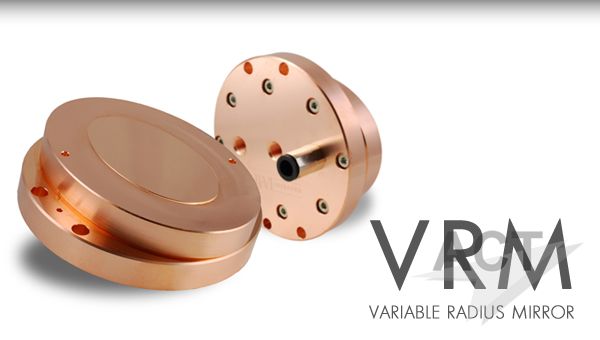

貳陸公司的可變曲率半徑反射鏡 (VRM) 允許用戶隨時動態改變光束的特性。用戶可以通過水壓控制VRM的曲率半徑,以調整激光光束的發散特性。



VRM可以在光束穿透材料時調整聚焦深度,從而使切割速度得到優化。飛銑光學系統的制造商可以利用VRM,對工作臺的焦距變化作出補償。這對于大型工作臺而言顯得尤為重要,因為當它的光路在整個工作區移動時,其激光光束的散射特性會在透鏡處發生變化。



VRM 專門用于入射角接近于平面的場合。許多激光切割系統使用兩個反射鏡作為望遠鏡光學元件。該望遠鏡是由一個凸面鏡和一個凹面鏡組成的。如果用 VRM 替換這些反射鏡,它可以集上述所有優點于一身。



壓力控制

要控制VRM的壓力,至少有兩種方法,而且,采用這些方法的結果是使反射鏡面半徑也得到了控制。充當關鍵元件的是變速泵或比例控制閥。這些部件是由放大器驅動的。放大器的輸入一般是一個 0~10V的信號。放大器可在運行時做出調整,或是在密閉循環系統中運行。



定制設計

貳陸公司擁有強大的設計能力,可以為光束傳輸系統設計自適應反射鏡。貳陸公司利用它專有的設計技術,為 VRM 建立了精確的模型,能夠預測出它在壓力下將發生怎樣的變形。反射鏡的外形經過優化,符合客戶定義的壓力半徑曲線。



水壓系統的樣例

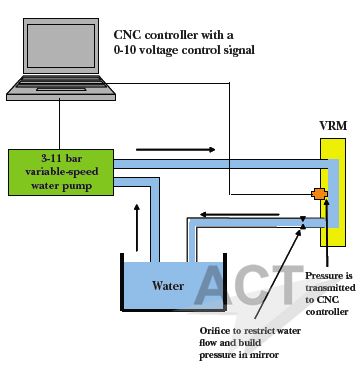

下圖顯示的是一個密閉循環系統,它利用壓力傳感器測量鏡腔中的壓力。這一信號將被反饋到 CNC 控制器。
