相干電磁波的產生和控制對人類社會的發展產生了深遠的影響，如現代通信系統就依賴于對無線電波和光波的統一理論理解，但最初無線電場和光場之間不存在聯系，兩者的技術并不通用。激光器的發明是對射頻振蕩器的光學模擬，成為連接微波頻率和光學頻率之間的橋梁。光頻梳的誕生依賴于鎖模這一非線性光學過程，通過鎖模技術可以實現等頻率間隔的激光縱模分布，并在模式之間建立相位同步，在時域上形成超短激光脈沖。

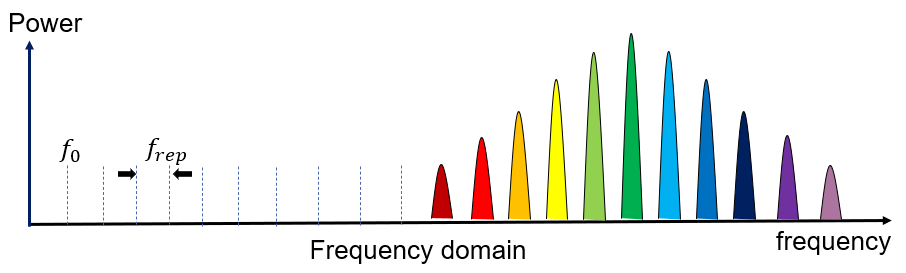

光頻梳在頻域上是一系列等間隔的頻率線，結構類似梳齒，這些頻率成分可以用下式描述：ƒn = nƒr e p + ƒ0，其中ƒr e p 是頻率線的間隔，同時也是脈沖的重復頻率，而ƒ0是所有模式共有的偏移頻率。對于大部分光學頻率梳來說，ƒr e p 一般在0.1-10 GHz之間。如果將ƒr e p 和ƒ0都穩定在已知的精確射頻參考上，就可以得到疊加在一束脈沖中的~105個穩定的頻率梳齒，光學頻率梳為時間和頻率計量提供了超精密標準，已成為精密光譜和測量領域的常用工具。

奧創光子目前已推出的1064 nm光纖光學頻率梳，是國內首款波長為1064nm的產品級光頻梳光源，是對市場上常見的1.55μm波長光頻梳的有益補充；它是專為光學實驗室的使用而設計制造，可以和用戶的應用方案相結合，組成緊湊便捷的精密光學計量系統。該光頻梳系統內部采用模塊化設計，標準配置內含高精度參考原子時鐘、飛秒光纖激光器，支持10-12數量級的頻率測量精度，并可提供穩定的光梳脈沖輸出作為種子源，可用于氣體檢測、光譜傳感、高精度CW激光穩頻、激光器頻率校準、長度計量、光纖鏈路、LIDAR等應用。

該光學頻率梳以9字腔飛秒鎖模光纖激光器作為核心，采用f-2f技術獲取載波相位頻率fceo，通過激光諧振腔內的PZT和相位調制器實現重復頻率f0和fceo的鎖定，其標準頻率參考為高穩時鐘信號，如原子鐘或高穩晶振信號，如下圖所示。

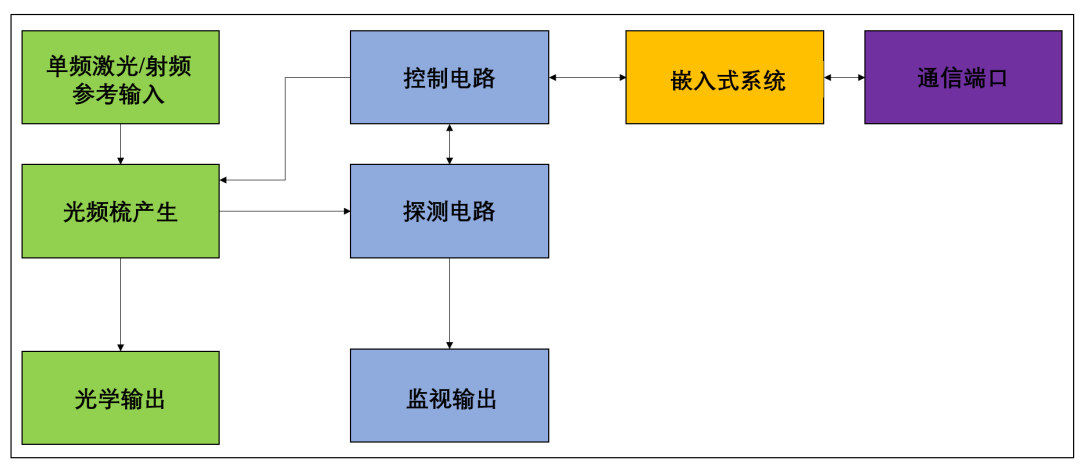

下面以某標準產品為例進行介紹，整體架構如下：其通過自帶的10MHz射頻參考源和自參考模塊，將重復頻率鎖定到100MHz，fceo鎖定到10MHz，重復頻率可在±10kHz范圍內可實現調諧。為了便于使用，本產品支持觸屏操控，并提供LAN遠程控制，無論是近端還是遠程均可實現操作。其內種子源、放大器等均采用保偏設計，具有3個以上保偏光纖輸出端口，輸出~mW量級的光梳脈沖，一個光學參考源的輸入端口用于提高光梳的頻率精度及穩定度。根據客戶需求可配備外部倍頻模塊，實現532 nm線偏振空間光輸出。

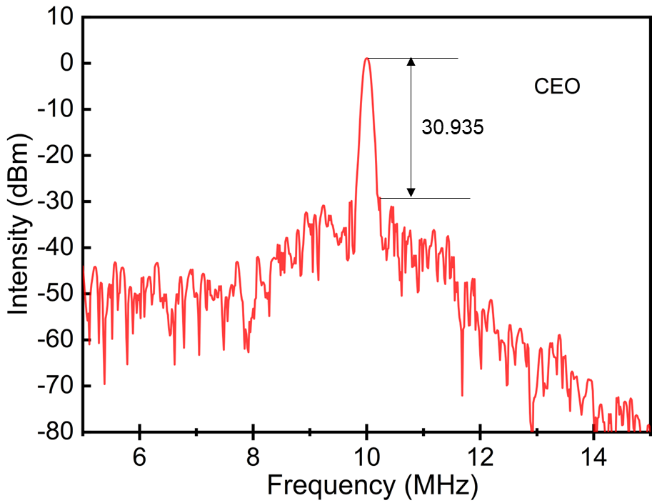

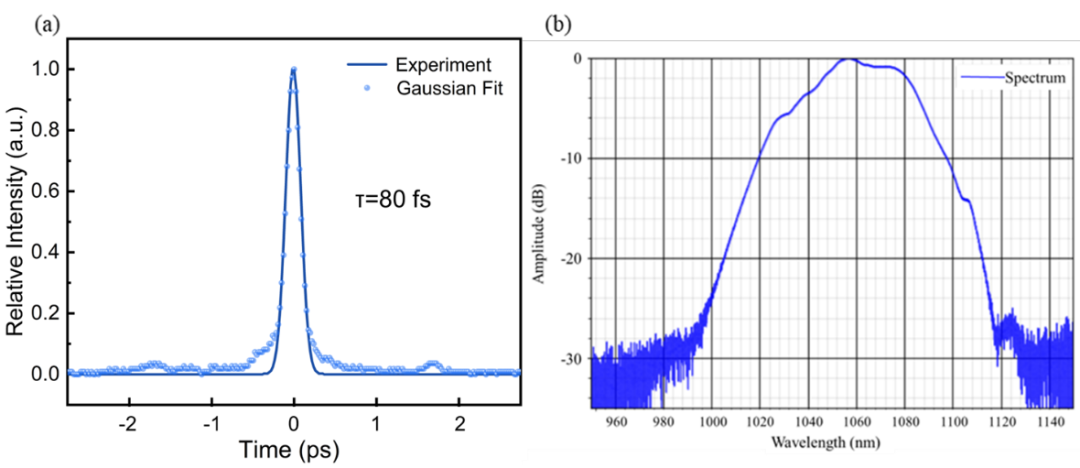

其典型輸出：中心波長為~1064 nm，3dB帶寬>20 nm，脈寬<100 fs，如下圖所示。產品本身帶有CEO頻率和重復頻率的信號輸出端口，可實現對CEO和重復頻率的實時監測，其CEO偏頻的信噪比可達約30dB（100 kHz @ RBW&VBW），如下圖所示。

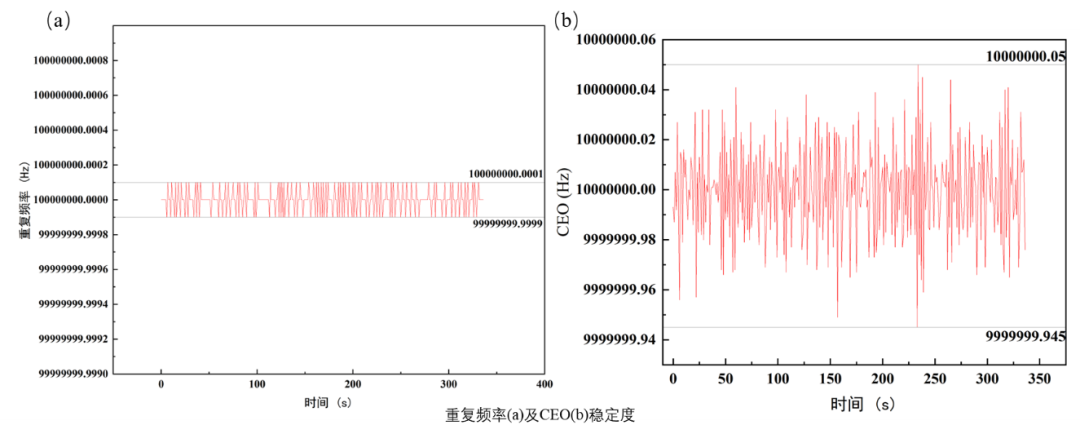

在鎖定到內部射頻參考時以阿倫方差表示的頻率穩定度達到<2×10-10（1s）及<2×10-13（1000s）；在鎖定到穩定的外部光學參考源時其頻率指標將和參考源一致，可達到頻率穩定度<3×10-13（1s）及<7×10-15（1000s）。作為對比，該技術指標與歐美多家商用光頻梳制造商的報道產品相比，頻率穩定度相當。

該光頻梳裝置可含有光學測量輸入端口（1.06 μm），通過光纖端口輸入待測激光即可實現高精度的頻率測量。對于更高精度的需求，本產品提供光學參考的輸入端口，可以有一個或多個CW激光輸入，用戶可以選擇連接指定激光功率的光纖，CW激光將和光梳進行拍頻，由內部的計數器計數，甚至可以將光梳鎖定到某個輸入的CW激光器。奧創光子可為客戶提供高度定制化服務，通過可選的外部模塊實現多端口輸出，支持更高的輸出功率、定制化的光譜及脈寬。得益于工業化的光機結構設計和奧創光子特有的高穩定鎖模技術，該光頻梳產品在多種使用環境下都能保證正常工作，輸出激光功率可接受不同用戶的需求來定制，覆蓋10毫瓦~1瓦范圍。

在與飛秒光頻梳用戶的合作過程，奧創光子受市場的促動，也發展了支持雙梳光譜實驗的訂制化光頻梳。雙梳光譜技術是一種無需移動部件的傅立葉變換干涉測量梳狀方法，這種頻率梳譜是目前最受關注的儀器方案。它利用頻率梳的頻率分辨率、頻率精度、寬帶寬和亮度，實現超高分辨率、高靈敏度的寬帶光譜。通過使用兩個相干頻率梳，雙梳光譜允許在梳齒的基礎上快速測量樣品的光譜響應，而不受傳統光譜儀的尺寸限制或儀器響應限制。目前雙梳光譜已經在近紅外波段取得大量的驗證成果，已經有了雙梳吸收光譜、光聲光譜和拉曼光譜等成熟技術，且在中紅外和太赫茲波段不斷探索，可以期待未來的進一步應用。

可以推測在未來，奧創光子的系列化桌面型光頻梳產品組合成雙梳光譜發生器，將成為一種靈活的光譜分析工具，可以在實驗室和實地的許多應用中取代傳統的傅里葉紅外光譜儀，從而在更緊湊的系統中實現更高的分辨率和靈敏度。

奧創光子技術有限公司是一家專業從事工業級飛秒激光器及其核心器件研發、生產與應用的國家高新技術企業�？偛孔�落于浙江省杭州市，目前擁有約10000平方米光學潔凈室和辦公區。公司創始核心團隊由中科院西安光學精密機械研究所國家重點實驗室核心隊伍及海歸超快激光器工程化專家共同組成，其中包括國家萬人計劃專家、國際知名超快激光器企業首席設計師等，是目前國內超快激光領域的先行者和引領者。

自2018年創立以來，公司已申請150余項專利，已擁有核心技術包括NALM全光纖長壽命鎖模種子源量產工藝、高階色散可調控CFBG制作工藝、拋物脈沖高保真光纖CPA技術、高增益innoslab放大器封裝工藝及技術等，結合100%自主設計的超快種子源、溫度調諧式啁啾光纖光柵等核心器件，已成功推出千瓦級、毫焦級、超短脈寬等系列化飛秒激光器產品，并在國內率先實現工業領域批量出貨，年量產出貨超過500臺，打破了該領域被國外產品長期壟斷的局面。
