LPKF基于Rogers板材射頻微波電路的激光制作解決方案

材料來源：LPKF樂普科

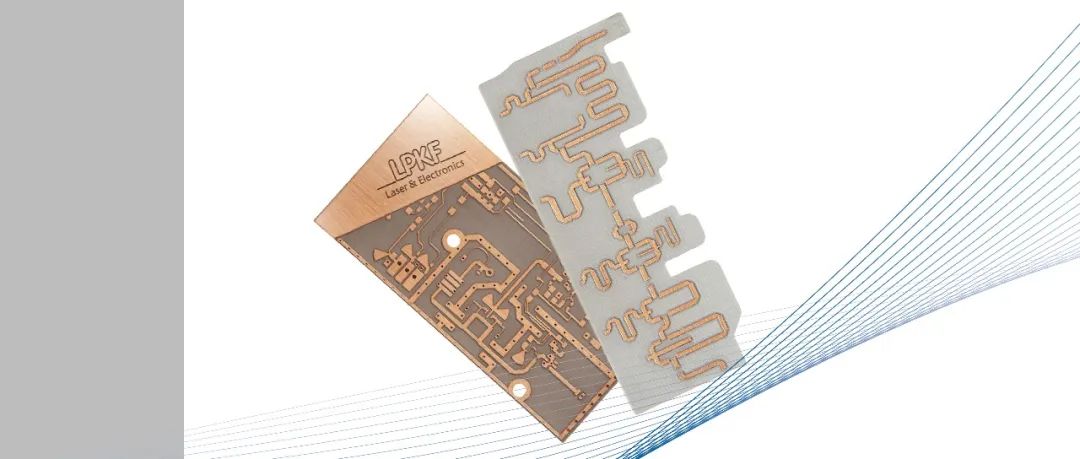

電子信息產品高頻化、高速化對PCB的高頻特性提出了高的要求。羅杰斯公司（Rogers Corp.）生產的多種高頻板板材非常適合微波和射頻應用，從根本上控制產品品質。擁有特殊電氣性能的材料在使用和加工時都要特別注意，通常需要刻制極其精細的線路以及加工極其精確的幾何形狀。越高頻的材料，LPKF 激光直寫加工系統ProtoLaser的加工優勢就越顯著。

01 高頻電路板對于5G應用領域的重要性

高頻電路板是指電磁頻率較高的特種線路板，用于高頻率(頻率大于300MHZ或者波長小于1米)與微波(頻率大于3GHZ或者波長小于0.1米)領域的PCB。隨著科學技術的快速發展，越來越多的設備設計是在微波頻段(>1GHZ)甚至毫米波領域(77GHZ)以上的應用(例如現在很火的車載77GHz毫米波天線)，這也意味著頻率越高對線路板的基材的要求也越高。比如說基板材料需要具有優良的電性能，良好的化學穩定性，隨信號頻率的增加在基材上的損耗要求非常小，所以高頻板材的重要性就凸現出來了。

為解決高頻高速的需求以及應對毫米波穿透力差、衰減速度快的問題，5G通信設備對PCB的性能要求主要通過介電常數(Dk)和介電損耗因子(Df)兩個指標來衡量。Dk越穩定、Df越小，高頻高速基材的性能越好。常見線路板主要的高頻高速材料有以下幾種：碳?xì)錁渲�、PTFE、LCP液晶高聚物、PPE/PPO等。

02 羅杰斯公司是高頻板材的主要優質供應商

圖片選自羅杰斯公司官網

羅杰斯公司作為高頻板材的主要優質供應商，系列分類如下：

Rogers RO3000®系列：RO3000® 高頻電路材料是含有陶瓷填料的 PTFE 復合材料，用于商業微波和射頻應用。

型號包括：RO3003G2™, RO3003™, RO3203™, RO3035™，RO3006™, RO3010™, RO3210™

Rogers RO4000®系列：RO4000® 陶瓷填充的碳?xì)浠衔飳訅喊搴桶牍袒窃跇I(yè)內占有領先地位的產品系列。

型號包括：RO4003C™, RO4350B™, RO4360G2™, RO4830™、RO4835T™, RO4533™, RO4534™, RO4535™, RO4725JXR™, RO4730G3™

RT/duroid® 層壓板：RT/duroid® 高頻電路材料是含有 PTFE 填料（隨機玻璃纖維或陶瓷）的復合材料層壓板，適用于高可靠性、航空航天和國防應用。

型號包括：RT/duroid® 5880, RT/duroid® 5880LZ, RT/duroid® 5870, RT/duroid® 6002, RT/duroid® 6202等

TMM®層壓板：TMM® 熱固型微波層壓板結合了低的介電常數熱穩定系數，與銅相當?shù)臒崤蛎浵禂?shù)，以及非常好的介電常數均勻性。

型號包括：TMM®3, TMM®4, TMM®6, TMM®10, TMM®10i, TMM®13i。

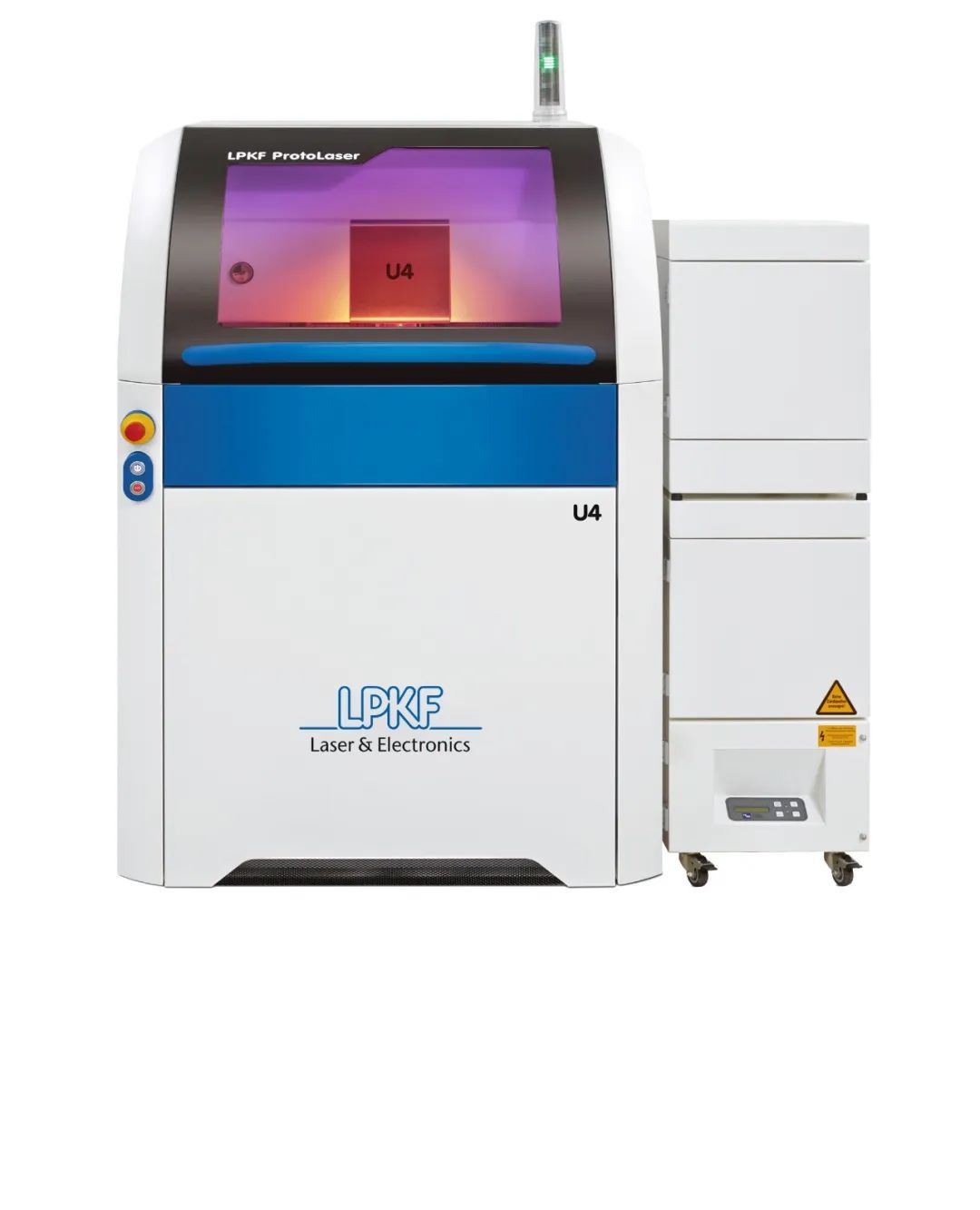

03 LPKF激光系統應對復雜的射頻微波電路圖形

在PCB打樣中， Rogers屬于特種線路板材，具備一定的技術制作門檻，由于高頻信號本身的特點，對板材介質的介電常數、介質損耗正切等都有明確的要求；對導電層金屬種類，導電線路幾何尺寸精準度、導電線路側壁和表面的光滑程度也提出了更高的要求。在產品設計階段，即使是一個孔的位置或一條線路的走向發生微小變化，傳統工藝中整個復雜的微波電路制作過程則需要重新來過。頻繁改動的電路設計對微波電路板廠也形成了巨大壓力，LPKF電路板快速制作系統就是在電子實驗室條件下使用并且能與設計仿真平臺相匹配的研發利器。

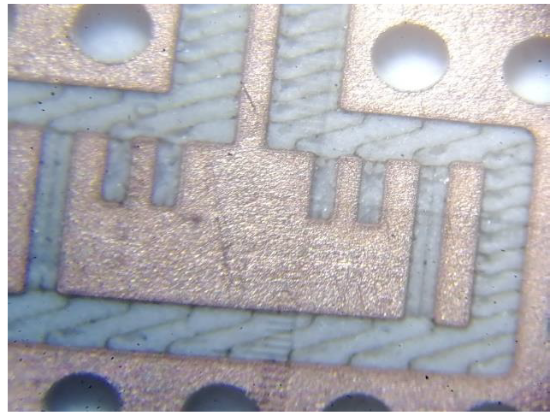

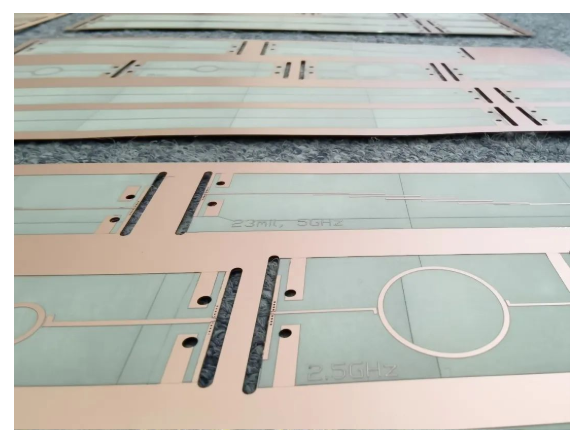

LPKF激光系統制作原理：系統隨機軟件直接讀取設計數據，經過自動計算以后計算機直接驅動激光系統在微波電路基材上形成線路。激光設備能在表面敏感、具有塑性特質的微波板材上做出圖形邊緣光滑、幾何尺寸精度高、一致性的電路圖形。

1、精度

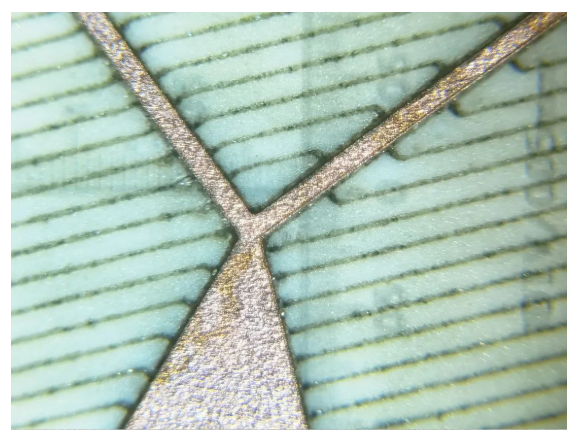

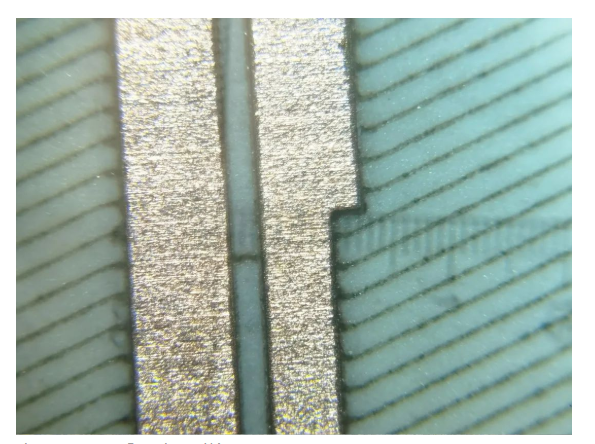

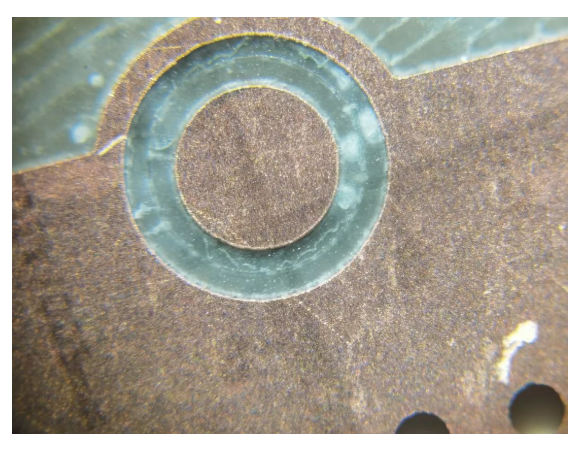

激光制作微波電路系統，采用激光方式直接在微波基材表面形成微帶線路，中間無任何圖形轉移過程造成的變形，以18 µm銅厚的層壓材料為例，激光可制作的最小線寬為50µm；最小間距可至20 µm（根據不同的加工材料而變化）

2、速度

激光制作的最高加工速度可達15cm²/min，即一塊普通的微波電路制作僅需要2-4分鐘。

3、一致性

采用激光進行加工，沒有任何其他影響因素，所以保證了每批次電路制作的一致性。

4、便捷性

該系統軟件自動生成激光加工軌跡，無需干預；加工過程中一束激光即可完成全部線路的加工；通過真空吸附工作臺的移動可實現拼版加工；自帶重定位系統，可通過CCD靶標識別系統自動完成與孔的對位后加工圖形。

5、對環境友好

無環保負擔，完全適合電子實驗室使用。

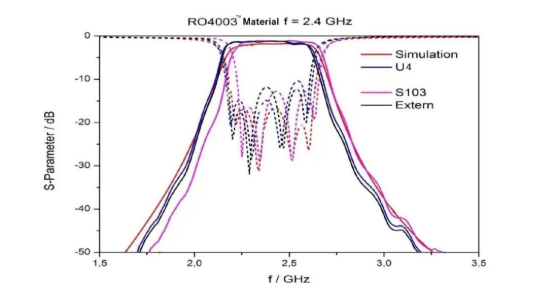

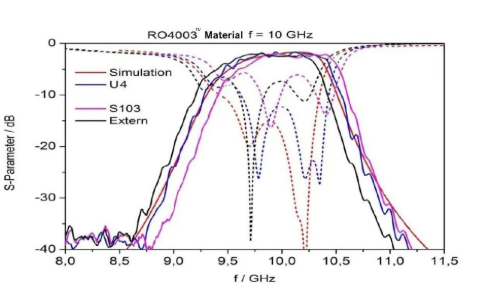

經大量應用案例驗證，LPKF系統可加工絕大部分Rogers高性能射頻材料，尤其在以下材料的加工上表現出色：

RT/duroid® 5870材料, RT/duroid® 5880材料, RT/duroid® 6002材料, RT/duroid®6010材料, RO3003™材料, RO3006™材料, RO3010™材料, RO4003™材料, RO4350™材料, RO4700™材料,TMM® 3材料,TMM® 4材料,TMM® 6材料,TMM® 10材料。
