車削之“痛”

車削這種工藝自中世紀開始發展，幾個世紀以來經過多次調整，是最古老的制造工藝之一。車削過程中，工件帶動刀輪沿著材料輪廓移動并進行切割。這種施加在工件上的力被稱為“切削力”。然而，在精密的微加工領域，簡單粗暴的“切削力”并無優勢——這就造成了微加工機械工具面臨的持續已久的痛點。精雕刀輪越精密，磨損越快，這意味著需要持續更換工具。并且，即使是最小的精雕刀輪也有工藝極限，面對極小型零件的加工只能“望而卻步”。

在處理精密零件時，機械車削并不常用

破局之策

面對種種局限，GFH公司的 Lendner 團隊在20年前就開始思考如何用超短脈沖激光器（USP）取代機械工具。超短脈沖激光是一種通用工具，整個激光加工過程沒有物理接觸，足夠短的脈沖可以實現“冷加工”工藝。即使在微米級別的精度，它也能精確地清除需要清除的材料。

現在，他們已經成功實現了用超短脈沖激光蒸發工件材料，并將這種新車削技術整合入一個專門設計的生產設備中——GL.Smart。

GL.Smart集四種超短脈沖激光微加工工藝于一體：切割、鉆孔、結構化、精密車削，擁有多達16個同步軸，是一套完整的激光微加工系統。非接觸式切削使工件在整個加工過程中保持不受力和不變形，即使加工非常脆弱的部件也不會損失精度。

解決方案

1.雙主軸共同作業

GFH 的 GL.Smart 系統結合了 CAD/CAM 功能。除了精密車削，該機器還能進行鉆孔、切割和結構化作業。這使 GL. Smart 成為旋轉對稱精密部件加工的全能選擇。除了精度，Lendner 團隊同樣重視加工速度。GL.Smart 高精度的空氣軸承旋轉軸使工件可以每分鐘旋轉 3500 次。這樣的速率材料磨損速度能夠緩解，從而節約成本。

鉆孔光學裝置還有更多的功能。激光束能從各種角度接觸工件表面并環繞工件工作，在微加工層面的切割和鉆孔會更加有效。目前，GL.Smart 能精準地確定切口和鉆孔的壁面角度，甚至可以產生向下擴張的孔洞。

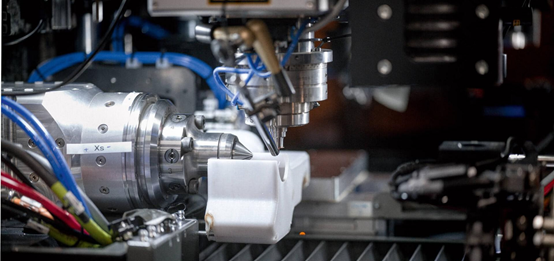

激光旋轉原理：（左側）支撐工件的空氣軸承旋轉軸；鉆孔光學裝置從上方進行作業。工件以每分鐘 3500 次的速度旋轉，其中聚焦頻率是每分鐘 30,000 次

2.雙工位持續生產

GL.Smart 通過使用高功率激光器與光束分流相結合，可以在兩個工位上同時進行加工，實現雙倍產出。“該機器還可以配備一個棒材送料機作為裝載單元。” Lendner 解釋道，“與通過機器人進行的綜合部件處理相結合，我們提供了一個完全自動化的解決方案，可以不受限制地全天候生產部件。并且，SPC 和 N.O.K. 部件是分開的，可以通過機器人取件而不中斷生產。”

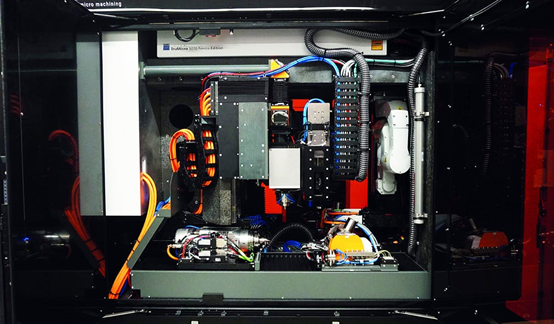

GL.Smart 可實現雙重加工

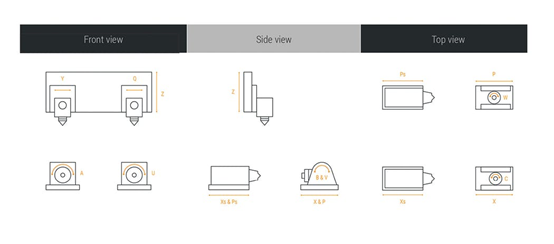

系統雙重處理示意圖

作為 GL 系列的最新機器，GL.Smart 的尺寸（2,212x2,320x1,026 毫米，長x高x寬）在最小的空間里也能提供生產力。據開發商稱，由于有幾十年的工藝經驗，許多設備部件可以縮小尺寸而不損失性能

3.基于工藝經驗的控制軟件

系統可以使用 GL.control software 進行控制。該軟件由 GFH 開發且不斷改進和發展。操作概念直觀簡單，CAD-CAM 功能集成以及所有子系統的完全集成，如激光器、掃描儀或鉆孔光學系統，使用戶更容易操作機器，真正實現了“只用一個軟件控制一切”。GL.Smart 的 PLC 是市場上最快的數控系統，專門為激光加工而設計。這種控制實現了實時激光控制，可以在軸的全動態下以 40 納米的精度開啟激光。

結語

通快的入局終止了車削工藝無法應用于微加工領域的時代。在激光的幫助下，4 種加工工藝能夠集于一體：鉆孔、結構化、切割、精密車削，不僅完美滿足了客戶對精加工的需求，更促進了精密車削工藝在微加工領域的應用與發展。
