MOPA脈沖光纖激光器應用于不銹鋼激光打彩分析
材料來源:激光行業觀察

不銹鋼打彩////

不銹鋼是一種清潔無毒,具有良好的耐蝕性和耐磨性的材料,在各行各業中得到廣泛地應用。通常不銹鋼呈現為銀白色,而著色的不銹鋼不僅保持原有的良好性能,甚至優于原有的性能,使它的用途更廣。在不銹鋼激光打彩的實際應用中,彩色打標效果調試較難,在參數設置一定的情況下,隨著激光器、振鏡和場鏡等的更換,呈現出來的顏色也會出現差異。

不銹鋼顯色原理

1.不銹鋼中的金屬元素氧化后的產物本身會呈現顏色。如:Fe2O3表現為紅棕色,Cr2O3表現為綠色等

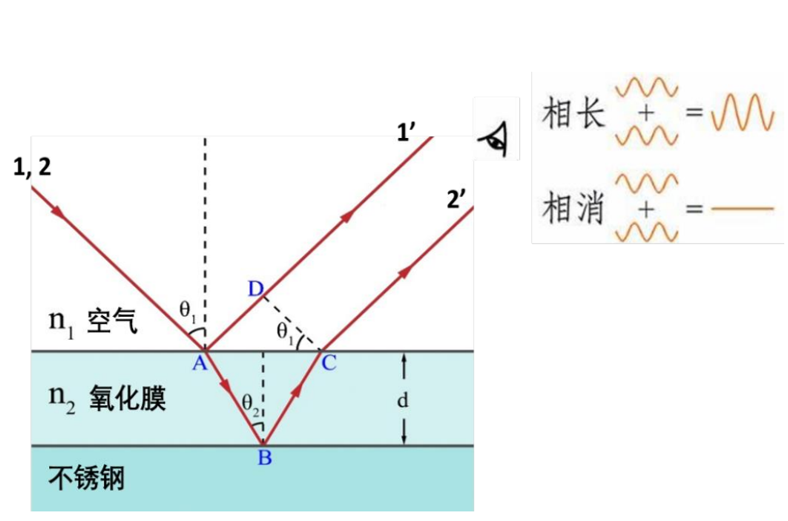

2.在合適的激光能量作用下,不銹鋼表面會形成一層無色透明的氧化物薄膜,這層薄膜會產生干涉現象

在白光的照射下,發生干涉后的光由氧化膜的厚度決定具體是哪種波長的光被加強,并且隨著人眼觀察角度的變化,氧化膜呈現的顏色也會發生改變。

在應用MOPA光纖激光器進行不銹鋼打彩時,因MOPA脈沖光纖激光器脈寬及頻率可調的特性。我們可調節的參數涉及填充密度、掃描速度、平均功率、重復頻率和脈寬。在帶來豐富色彩的同時也讓確定顏色的調節有了更多選擇。

YDFLP-E-M7-30-S-R

我們選用YDFLP-E-M7-30-S-R激光器,通過測試我們發現以下結論:

在相同條件下,改變脈寬比改變頻率更能引起顏色的變化;

在相同速度和頻率范圍內顏色基本相同;

在相同單脈沖能量和光斑重疊率范圍內顏色也保持較好的一致性。

影響因素---脈寬與頻率

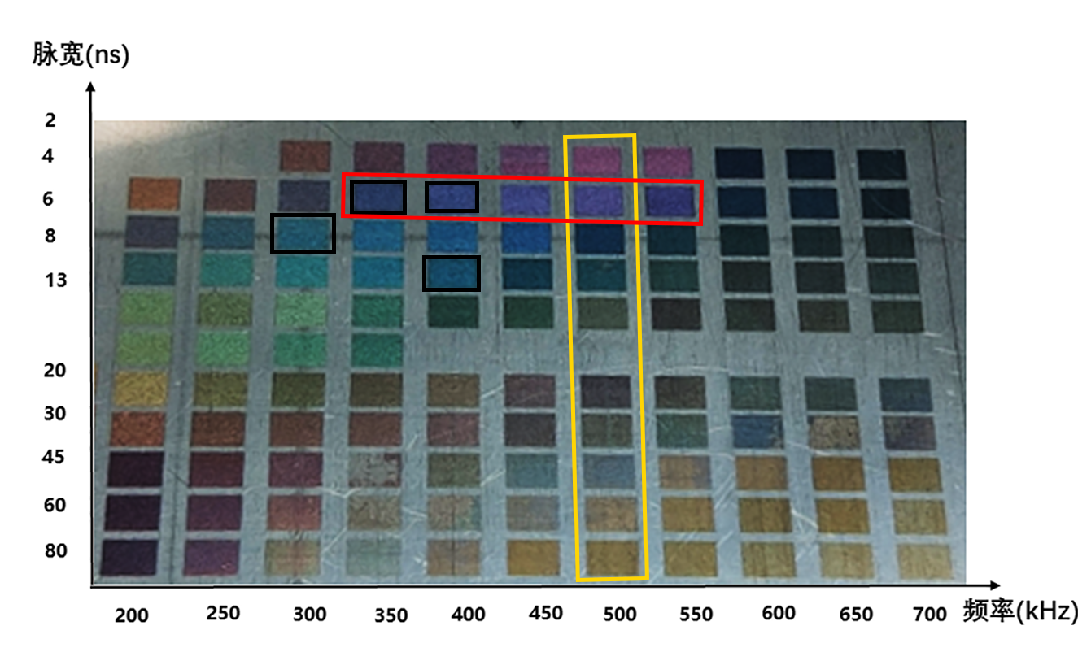

在相同條件下,改變脈寬比改變頻率更能引起顏色變化,且較為飽滿的顏色主要集中于中小脈寬

圖1

填充密度0.001mm、平均功率4.4w、掃描速度800mm/s的條件下,不同頻率和脈寬對顏色的影響。

影響因素---速度與功率

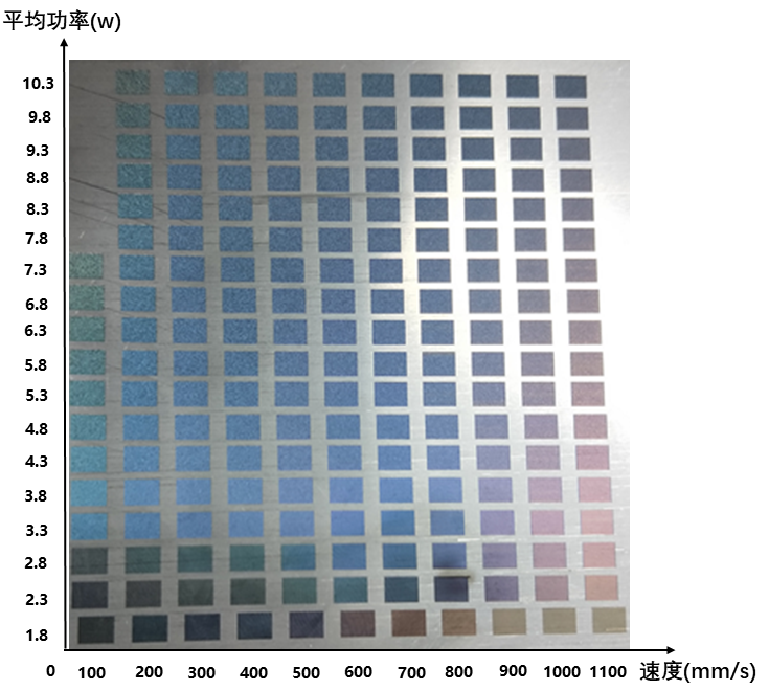

在一定速度范圍和功率范圍內標刻出的顏色相同。如圖2,在300-800mm/s速度范圍和4.3w-9.8w平均功率范圍內,標刻出的顏色均為藍色。

圖2

填充密度0.001mm、脈寬4ns、重復頻率350k的條件下,平均功率與速度變化對顏色的影響。

影響因素---單脈沖能量與光斑重疊率

在相同單脈沖能量范圍和光斑重疊率范圍內標刻出的顏色相同。如圖3,在相同單脈沖能量范圍和光斑重疊率范圍內標刻出的藍色。

圖3

填充密度為0.001mm、脈寬為4ns、單脈沖能量范圍為0.012-0.028mJ和光斑重疊率范圍為94.3%-97.8%條件下的顏色效果

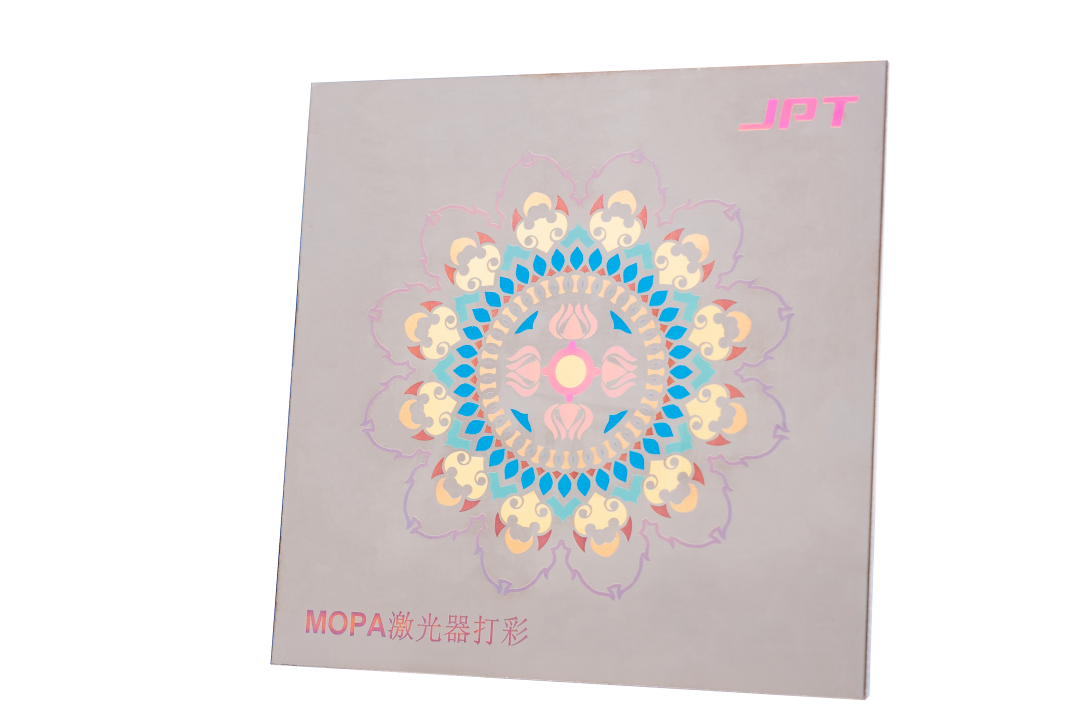

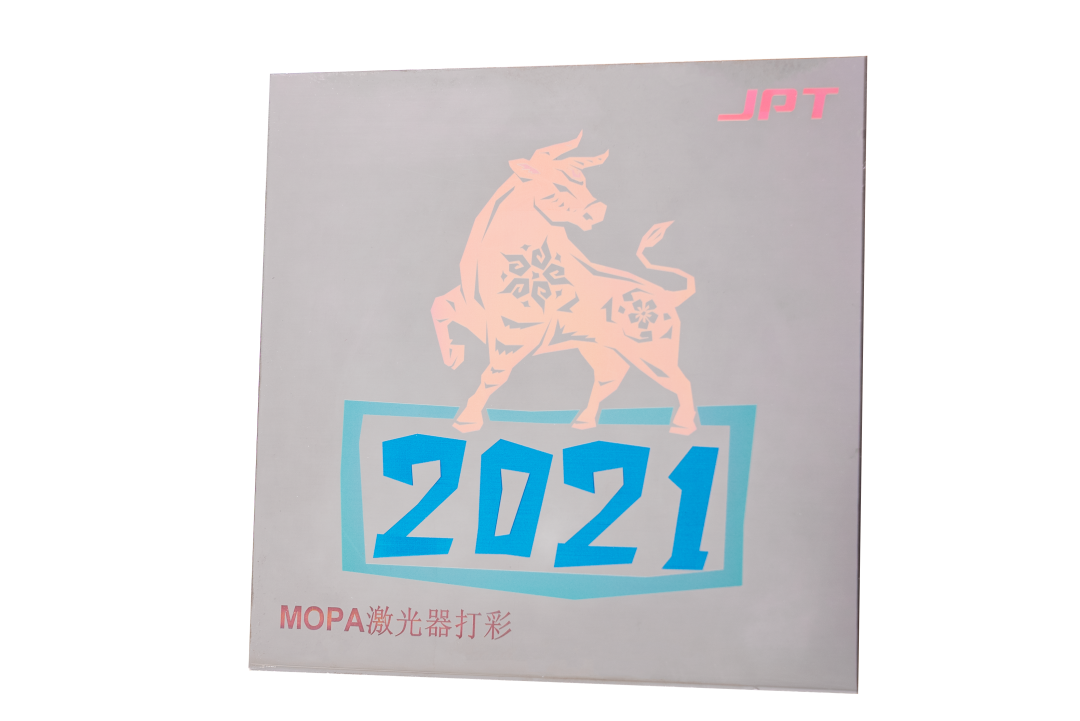

不銹鋼打彩效果展示

(文章轉載自網絡,如有侵權,請聯系刪除)
