超精密加工的透鏡光纖多領域應用
材料來源:光越科技

透鏡光纖,也被稱為光纖透鏡或光纖微透鏡,是對光纖端面加工制成具有透鏡功能的一類產品。透鏡光纖的作用主要有改變光纖模場大小、形狀從而提高系統耦合效率,改變光路傳輸路徑,減少折反光,改變尖端形狀以適應于不同環境的成像、傳感等,在眾多領域有著廣泛的應用。

光越科技根據不同的領域?qū)ν哥R光纖的不同要求,可定制多款類型光纖并根據客戶要求進行光纖表面金屬化定制。目前光越科技可提供的透鏡光纖類型有:

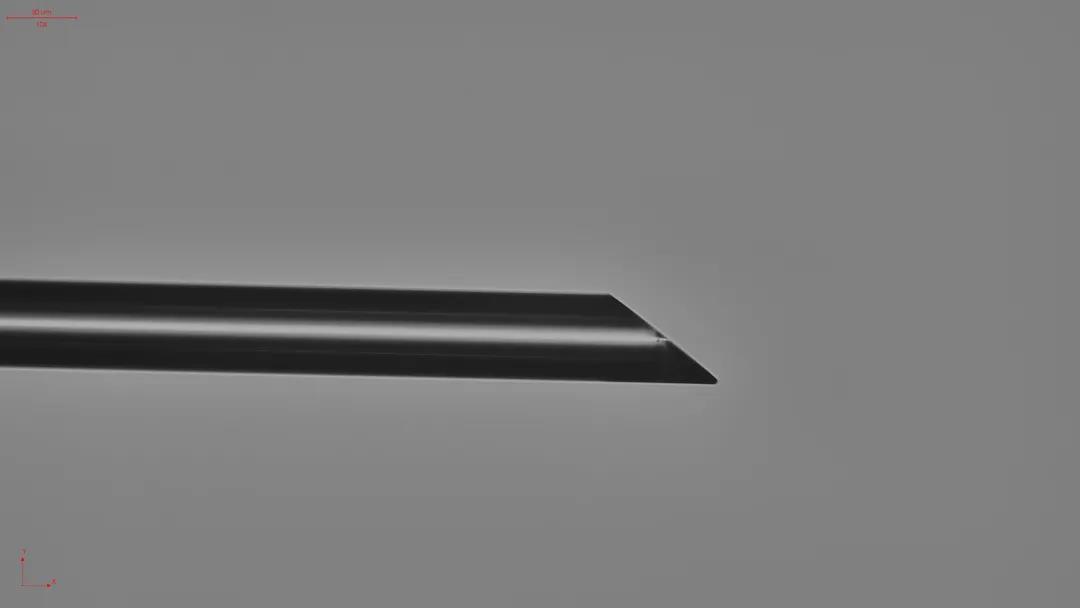

斜面透鏡光纖(單斜面、多斜面)

應用領域:光纖激光、光纖網絡、傳統光學、光纖傳感等。

特點:在光纖前端按需求研磨具有一定角度的斜面;按照客戶要求進行光纖金屬化。

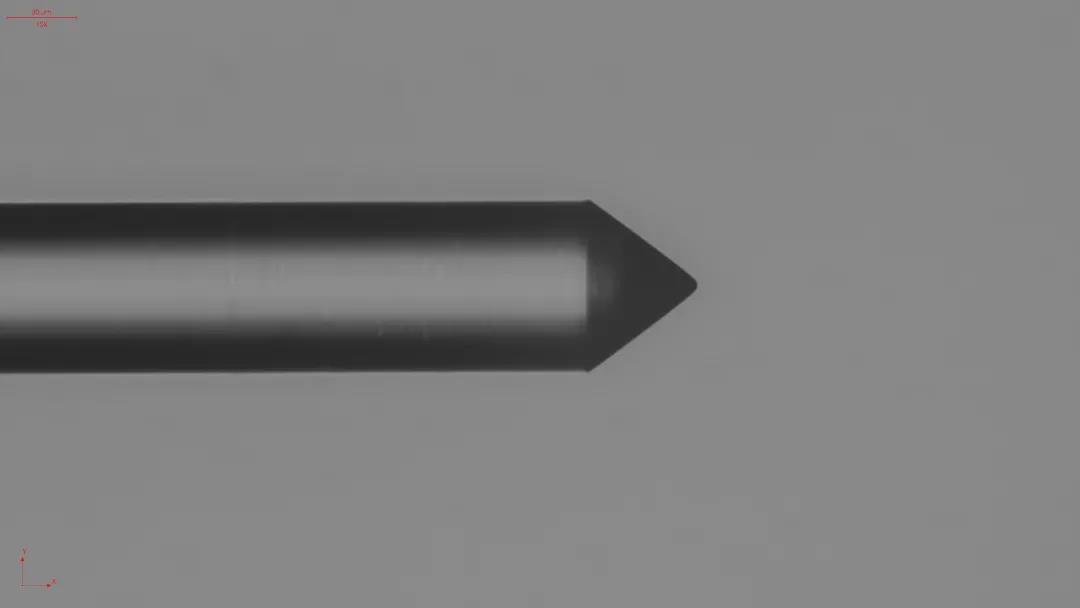

錐形透鏡光纖

應用領域:輸出光束截面為圓形或近似圓形的LD、DFB、SLD激光器、VCSEL等耦合;醫療的激光微手術和微照明

特點:在光纖前端按需求研磨具有一定角度的錐面,并在錐面前端按需求研磨一定曲率半徑的球面;按照客戶要求進行光纖金屬化。

楔形透鏡光纖

應用領域:輸出光束截面為橢圓形的LD激光器耦合。

特點:在光纖前端按需求研磨具有一定夾角的雙斜面,并在雙斜面前端按需求制作成一定曲率半徑的柱面;將光纖發出的光束整形成橢圓形,或?qū)⒐饫w的接收光斑從圓形改為橢圓型;按照客戶要求進行光纖金屬化。

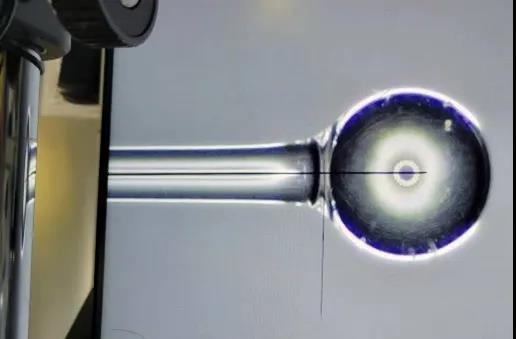

球透鏡光纖

應用領域:醫療內窺鏡、半導體激光器耦合、超微型器件封裝、光電轉換器件、光學傳感、光學試驗平臺、CMM探針(醫學、軍事、公安、情報、集成光學、光通信、光計算機均有廣泛應用)。

特點: 體積小、光路短、重量輕、易于批量生產和封裝;耦合工藝簡單、重復性好、耦合效率高。

斜球透鏡光纖

應用領域:醫療內窺鏡、光耦合、光電轉換器件、PLC、OCT、光學傳感、光學照明。

特點: 體積小、光路短、重量輕、易于批量生產和封裝。

生產上面五種光纖所用的設備為光越自主研發,設備可依據產品結構不同而進行修改?缮a(chǎn)多種要求的光纖。使用該設備加工出的光纖精度高,角度誤差在1°內,尺寸誤差控制在1微米內,端面質量好,在400倍端檢儀下觀察無可見劃痕、麻點。

光越科技采用磁控濺射鍍膜方式對透鏡光纖進行鍍膜,相對化學鍍膜方式,其優點是膜層附著力更強,焊接后拉力測試大于10N;均勻性更好;化學鍍膜在60倍顯微鏡下可看到明顯的針孔、凸起,而磁控濺射沒有針孔和凸起。

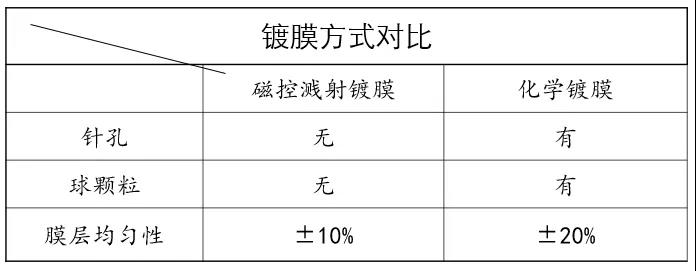

鍍膜方式對比

磁控濺射鍍膜方式因生產產品過程中始終保持真空,因此無二次污染;鍍膜種類多,含蓋所有金屬,典型鍍層有Cr、Ti、Ni、Au。也可以進行混合鍍膜,比如Ni和Au混合、Ti和Au和Cr混合等。(下圖為設備實物圖)

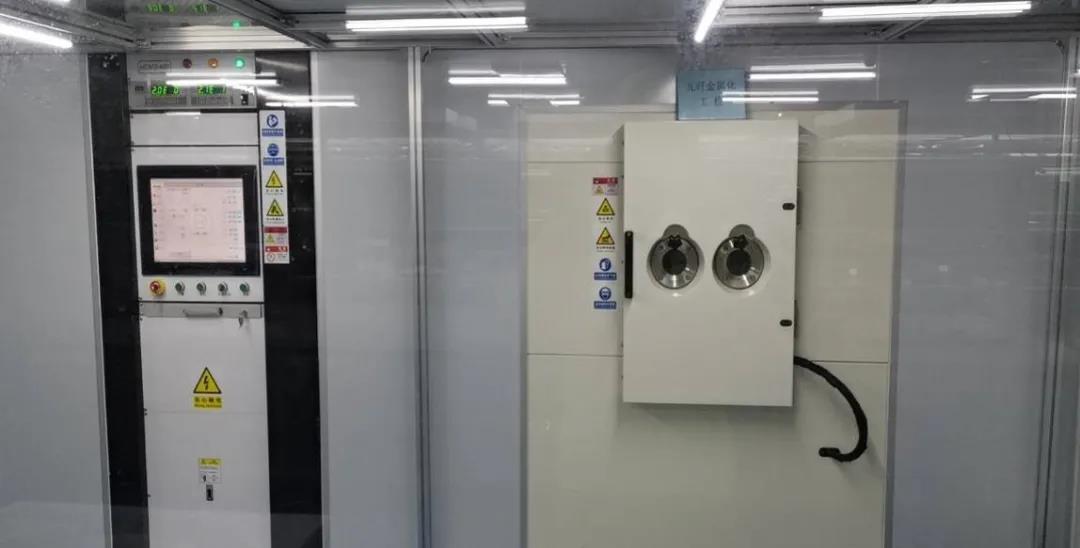

磁控濺射鍍膜機

光越科技秉持著精益求精的精神理念,研發生產的透鏡光纖較于市面上的產品,具備錐角誤差更小、偏心量更小、鍍層拉力更大的優越性,具體性能參數對比如下:

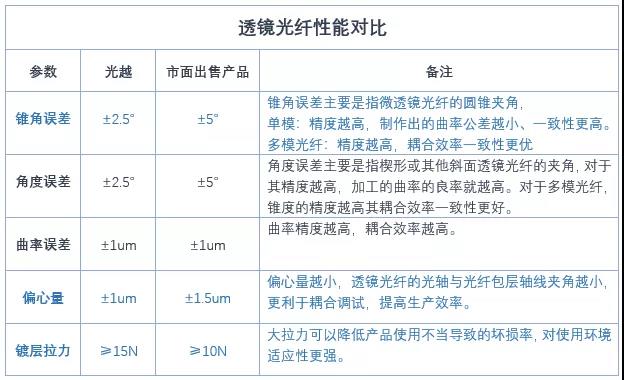

產品參數對比

從以上參數可以看出,光越科技的透鏡光纖不僅達到了市面上相同產品的一般標準,而且在部分參數上更優于市面產品。光越科技始終秉持品質為先,客戶為重的服務原則,構筑IQC、IPQC、OQA等全過程質量控制體系,在保證產品質量品質的同時,提供滿足客戶需求的定制化產品。以人為本,以質為先;精研創新,光越萬里。

光越科技公司成立于2007年,是集研發、生產和銷售光學器件與模塊于一體的國家高新技術企業,也是與名校廣泛合作的產學研基地。光越科技的產品應用及客戶遍及激光加工、量子通信、光纖傳感、激光醫療、航空航天等領域,公司通過不斷地自主創新成長為技術先進、質量可靠的高科技企業。
