文/Abdalla R. Nassar

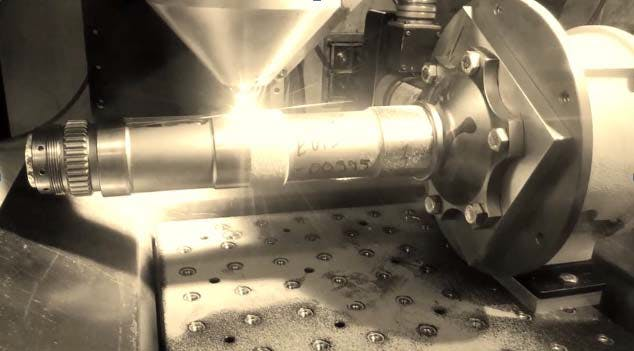

圖1：賓夕法尼亞州立大學應用研究實驗室的高價值Ti-6Al-4V軸的修復。

定向能沉積（DED）可能是聚變增材制造的最古老的例子了。早在1925年，使用電弧制造3D物體的概念就獲得了西屋電器公司的專利。自1925年以來，情況已經獲得了長足的發展——但從原理上看，今天的DED系統與這個早期概念相距并不遠。

現代激光DED系統配備了可靠的激光源、精密的運動系統和強大的計算能力。這些系統與CAD、工藝規劃和運動控制軟件相結合，可用于廣泛的應用，包括零件生產、特征增加、維修和表面涂層。

激光DED工藝和系統

激光DED（L-DED）系統包括三個主要部分：

（1）激光束：其輸送能量以在基底上形成熔池。

（2）原料輸送系統，其向熔池中吹入粉末或注入金屬絲。

（3）運動系統，其使激光束和原料相對于襯底移動。

十年前，大多數L-DED系統采用CO2或Nd:YAG激光系統。如今，幾乎所有商用L-DED系統都采用光纖傳輸激光器，其中以摻鐿光纖激光器最為常見。這些系統大多數在200~1500W的激光功率范圍內工作，盡管也又功率更強大（約10kW）的商用系統出現。雖然光纖激光器在L-DED系統中占據主導地位，但是也有系統采用Nd:YAG碟片激光器或半導體激光器。

金屬粉末或金屬絲都可以用作原料。在這兩種情況下，向熔體中引入原料并非易事。幾克/分鐘的低沉積速率，對于中低功率系統來說比較常見；而千瓦級激光系統每分鐘可以向熔體中進給幾十克材料。廣泛的沉積頭（例如，同軸或多噴嘴）可用于粉末輸送�，F(xiàn)成的沉積頭可用于集成到自定義配置中；在大多數情況下，L-DED系統制造商采用他們自己的沉積頭設計。

為了獲得緊湊的幾何形狀，用于修復應用的系統通常配備緊湊的沉積頭，該沉積頭相對于下面的基板具有角度陡峭的噴嘴。其他系統采用非常小角度傾斜的噴嘴，以實現懸伸物的沉積。還有一些人更關心的是最小化流動的粉末流的腰部——將粉末的腰部焦點保持在激光束光斑大小的量級，從而最大限度地提高粉末的效率。坦率的評估是，沉積頭設計缺乏標準化，最終用戶只能猜測什么最適合他們的特定應用需求。

與粉末輸送一樣，也有幾種金屬絲輸送方式。最常見的情況是，通過標準金屬絲進給器和噴嘴將金屬絲以平緩角度插入熔池的前部。這種方法需要協調金屬絲相對于基板平移方向的位置。金屬絲必須始終插入熔體前部附近；否則，操作者有將金屬絲凍結在熔體的后部凝固區域的風險。也有一些系統與激光束同軸的方式送絲。例如，德國Fraunhofer材料與光束技術研究所提供了一種沉積頭，該沉積頭將激光束分束并引導到同軸輸送的金屬絲周圍。通過實現定向沉積，同軸送絲系統克服了傳統送絲L-DED的主要限制。

還有許多種類的運動系統用于L-DED。最簡單的機器采用三軸線性平臺系統，其中基板或沉積頭相對于彼此移動。在過去的幾年中，四軸和五軸系統的數量有所增加，這些系統能夠使基板或沉積頭旋轉和/或傾斜。四軸系統特別適用于軸、管和其他圓柱形部件的修復，例如在改進的Optomec LENS系統上進行的高價值Ti-6Al-4V軸的修復（見圖1）。

除了基板的傾斜和旋轉之外，采用6軸或更多軸的機械臂的使用，也越來越受歡迎。這種系統在零件復雜性和尺寸方面實現了最大的自由度，但仍無法與傳統平臺系統的準確度和精度相匹配。

現有及新興應用

一般來說，L-DED系統分為兩大類：用于快速、大面積增材制造的多千瓦級系統；以及用于精密維修和功能添加的低功率系統。在過去的幾年中，將L-DED與現場數控加工相結合的混合增材制造系統，試圖將大面積增材制造與精密加工或粗加工相結合。

到目前為止，L-DED最常見的應用是用于高價值部件的維修。在許多情況下，維修成本比零件更換成本低幾個數量級。以鎳合金渦輪葉片的維修為例，維修通常需要在機加工表面上添加幾層，然后進行后處理。幾英寸寬的刀片可能需要幾十分鐘才能修復；在這段時間里，消耗了幾十克粉末，粉末和勞動力的總成本可能在每把刀片幾十到幾百美元的數量級——這遠低于一把新刀片的成本。對于這樣的應用，可以采用具有緊湊的粉末進給頭和四軸或五軸運動系統的幾百瓦激光系統。圖2顯示了未經精加工的L-DED修復的鉻鎳鐵合金葉片。

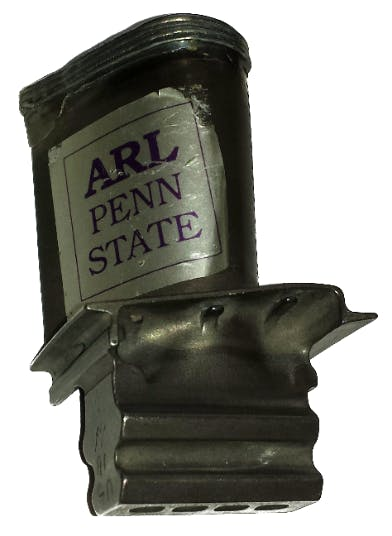

圖2：L-DED修復的鉻鎳鐵合金渦輪機葉片，并未進行最后的精細加工。

特征添加，其中基底成為最終產品的一部分，這是另一種有前景的L-DED應用。一種常見的使用情況是在傳統鍛件或鑄件上添加擠壓特征，并且不需要后處理表面精加工。在簡單的幾何形狀上添加擠壓特征，可以顯著減少與全機加工或鑄造相關的材料和能量消耗。

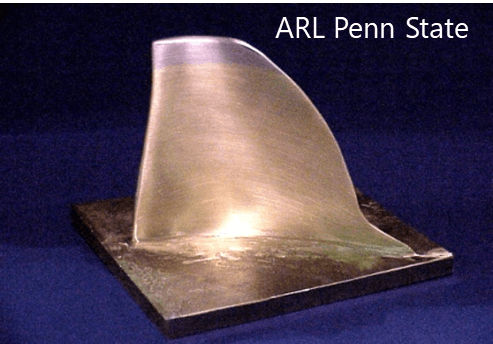

圖3：L-DED用于制造三維幾何形狀的葉片。

激光DED系統也可用于制造全三維部件（見圖3、圖4）。從歷史上看，使用L-DED生產復雜幾何形狀的能力一直是有限的——然而，目前可用的5+軸系統提供了構建復雜獨立結構的靈活性。表面粗糙度（通常在Ra≈100µm的數量級）仍然是某些應用的限制因素。配備5+軸運動的混合L-DED系統，不僅可以實現復雜幾何形狀的L-DED，還可以原位加工零件。這使得能夠在同一層內進行沉積和機加工。雖然在某些情況下，由于零件在組裝和機加工過程中的變形，在現場對零件進行精加工并不容易或者不可能，但可以在幾十微米的公差范圍內對復雜的幾何形狀進行粗加工。

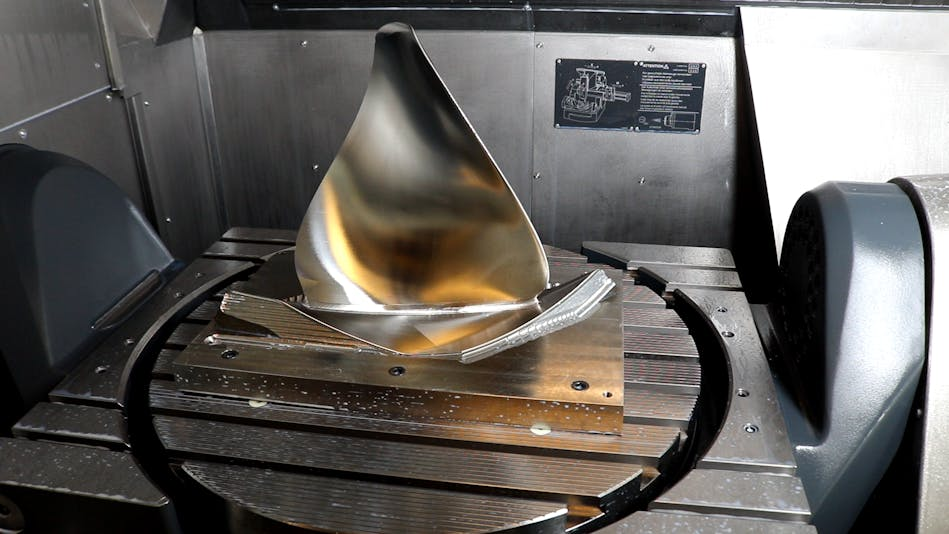

圖4：使用混合系統精加工葉片幾何形狀。

一個新興的研究領域是新型合金和功能梯度材料的L-DED。由于L-DED系統（特別是那些配備了多個粉末供料器的系統）能夠定制合金或元素粉末的混合，研究人員現在能夠選擇零件內的材料成分。這使得能夠添加制造具有復合材料或分級合金的結構。例如，分級硬度，從構件核心的較軟材料到表面的較硬材料，在不影響內部延展性的情況下，提供了持久表面的潛力。圖5是用這種分級方法制造的一個葉片。

圖5：用分級方法制造的葉片。

展望

盡管L-DED是最古老的增材制造技術之一，但它仍然在實用性方面不斷增長。今天的系統提供了許多配置選項，包括激光類型、激光功率、給料類型、運動控制和原位加工的可用性。這實現了廣泛的應用，包括零件維修、功能添加和獨立結構的完全沉積。
