在工業(yè)粉末涂料的固化過(guò)程中，“干等著油漆晾干”的情況已經(jīng)不復(fù)存在，因?yàn)槿藗兛梢圆捎靡环N高速固化的替代方法——激光。長(zhǎng)期以來(lái)，激光被用作精密金屬切割和焊接的首選工業(yè)工具。在粉末噴涂作業(yè)中，激光展現(xiàn)了相似的效率提升優(yōu)勢(shì)，即激光固化速度快、控制精確，固化效率非凡，從而降低能耗。大約970 nm的紅外激光器是完成粉末涂層固化的理想選擇，同時(shí)它也是半導(dǎo)體激光器，因?yàn)樗鼈兊膯挝还β食杀咀畹�，同時(shí)電能轉(zhuǎn)換效率最高。其紅外輻射能穿透涂層表面以下數(shù)微米，在很多方面優(yōu)于對(duì)流爐。首先，體積加熱將能量迅速傳遞到粉末涂層中，原理等同于微波爐由內(nèi)向外烹飪以加速食物制備。其次，加熱底層基材時(shí)，能量浪費(fèi)極少。若是將涂料噴涂到聚合物或木材等對(duì)溫度敏感材料上，這一點(diǎn)至關(guān)重要。第三，激光方向高度可控，可以保證只照射噴涂區(qū)域。最后，由于大部分輸入熱量仍留在涂層中，部件通常只需幾秒鐘而不是幾分鐘即可冷卻。通過(guò)紅外攝像機(jī)觀察到，涂層在激光器開啟后不到10 s就發(fā)生膠凝，45 s后完全固化，如圖1所示。

圖1 紅外攝像機(jī)觀察到的激光固化涂層

按需加熱

激光固化能降低運(yùn)營(yíng)成本，減少對(duì)環(huán)境的影響。激光加熱器僅在加工零件時(shí)消耗能量；批次之間沒(méi)有空轉(zhuǎn)，因?yàn)榧す馄髂軌蛟诤撩雰?nèi)以全強(qiáng)度開啟，同時(shí)又能像燈開關(guān)一樣立即關(guān)閉。不存在因加熱烘箱壁、外殼內(nèi)空氣或者工廠地板而浪費(fèi)能量的情況。激光束向外擴(kuò)展而非聚焦，因此對(duì)眼睛的安全要求沒(méi)有激光切割和焊接那么嚴(yán)格。通常，高速激光固化工藝所需的工廠占地面積更小，體現(xiàn)在烘箱長(zhǎng)度更短，或者脫機(jī)固化和冷卻區(qū)域減少或取消。 通過(guò)激光固化的粉末涂層部件通過(guò)了交叉影線、耐溶劑和耐沖擊等ASTM標(biāo)準(zhǔn)試驗(yàn)，試驗(yàn)結(jié)果優(yōu)異。從業(yè)人員發(fā)現(xiàn)，激光固化粉末涂層與經(jīng)常規(guī)對(duì)流烘箱或紅外燈工藝固化的粉末涂層沒(méi)有區(qū)別。這并不奇怪，因?yàn)榧す饧訜崞鳟a(chǎn)生相當(dāng)?shù)牟ㄩL(zhǎng)，所以固化機(jī)制與紅外輻射燈工藝類似。 雖然紅外輻射燈和激光器具有相同的積極屬性，如高速紅外光固化和快速開啟，但是激光器還具備操作成本優(yōu)勢(shì)。激光輻射方向高度可控，確保90％的光能夠助力粉末涂層固化。此外，紅外燈一經(jīng)啟用就開始退化，在全天候利用率下，1~2年后即需更換，而半導(dǎo)體激光器的使用壽命非常長(zhǎng)。

注重過(guò)程控制

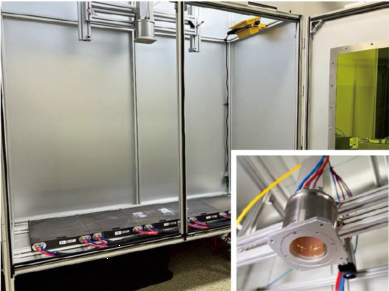

激光固化的優(yōu)點(diǎn)還包括優(yōu)越的過(guò)程控制和終點(diǎn)檢測(cè)。室溫激光器外殼支持計(jì)量功能，有助于精確控制固化溫度和周期時(shí)間。常規(guī)烘箱中或紅外燈發(fā)射期間并非不能啟用紅外溫度傳感器，但難度極大。激光通過(guò)控制回路，在幾秒鐘內(nèi)使粉末涂層膠凝，且激光不會(huì)照射超過(guò)標(biāo)記的部位。過(guò)程數(shù)據(jù)可存檔，用于質(zhì)量控制。可以根據(jù)需要存儲(chǔ)和修改作業(yè)文件。操作員可通過(guò)可見光攝像機(jī)觀察完全固化部件的光潔度。無(wú)需像傳統(tǒng)固化方法那樣為了良好的測(cè)量結(jié)果，還要進(jìn)行額外的加熱和處理。對(duì)于表面平坦的部件，激光是其高產(chǎn)量加工的理想選擇。輕型投影頭可以安裝在機(jī)械臂上，也可以安在龍門架上，可擺動(dòng)。通常涂覆的部件在固定激光頭下方通過(guò)。激光高速固化可消除固化瓶頸，實(shí)現(xiàn)連續(xù)流動(dòng)部件生產(chǎn)。激光向外投射，而非聚焦，因此固化質(zhì)量不受部件拓?fù)浣Y(jié)構(gòu)的影響。激光固化也可以在無(wú)法直接目視目標(biāo)的情況下進(jìn)行。實(shí)驗(yàn)室里用于粉末涂層固化工藝的激光加熱器（來(lái)自IPG）見圖2，其頂部激光照射首先加熱上表面，通過(guò)光亮飾面可以明顯發(fā)現(xiàn)這一點(diǎn)。最終，整個(gè)部件達(dá)到固化溫度，使無(wú)法目視的區(qū)域完全固化。背面區(qū)域的固化通過(guò)純加熱進(jìn)行，類似于對(duì)流烘箱工藝，但由于激光的直接加熱性質(zhì)，所需的時(shí)間更短。

圖2 IPG實(shí)驗(yàn)室用于粉末涂層固化工藝的激光加熱器

激光頭位于外殼中，因?yàn)闆](méi)有熱量需要控制，外殼一般敞開。投影頭的特寫鏡頭展示了正后方的紅外測(cè)量攝影機(jī)（見圖2中小圖）。樣品放置在不銹鋼底板上，其中水冷鋼底板上130 cm×30 cm的表面受到均勻照射，見圖3。

圖3 激光固化樣品放置示意

激光固化與傳統(tǒng)固化的比較

固化中的管道配件如圖4所示。

圖4 固化中的管道配件

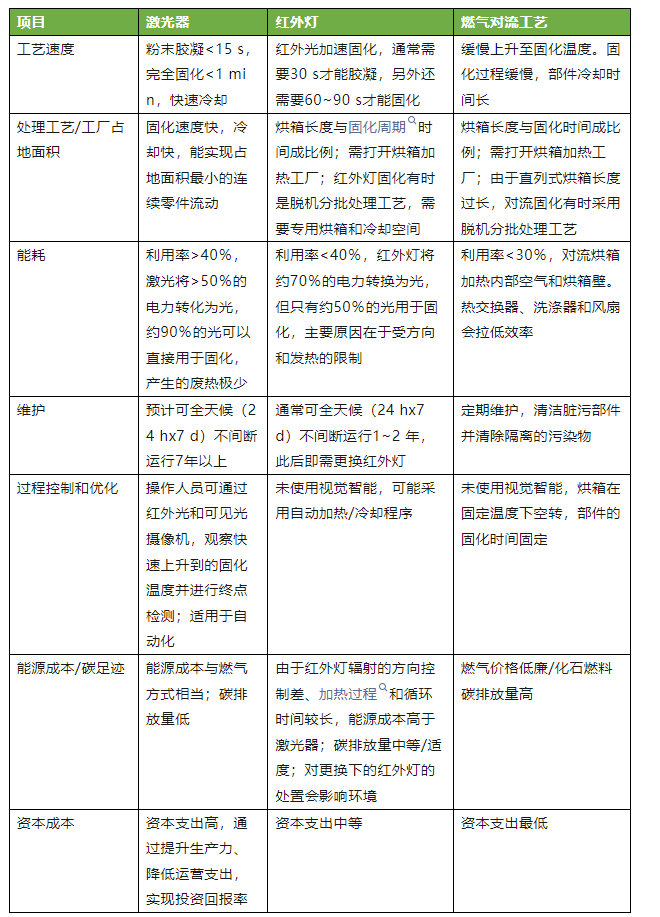

激光固化與傳統(tǒng)固化的比較見表1所列。
