鋼帶制造中使用的部件在極具腐蝕性的環境中工作，同時必須承受機械磨損和頻繁且嚴重的沖擊負荷。傳統上，磨損或腐蝕程度較高的部件通常使用富化學性鋼材制造，或使用亞熔弧堆焊馬氏體不銹鋼進行硬面處理，以延長其使用壽命，從而在不犧牲產品質量的前提下，通過延長維護間隔時間最大限度地提高生產線產量。

圖 1：利用離軸噴嘴進行激光熔覆

馬氏體不銹鋼（MMC）焊接合金通常具有良好的磨損和腐蝕特性，但不適合金屬間的嚴重磨損，在高溫下也會失去機械和腐蝕特性。電弧焊接的 MSS 合金在熱影響區（HAZ）的晶界中也存在焊接敏感性問題，從而析出鉻碳化物，導致周圍區域鉻含量降低，最終導致這些區域容易發生局部腐蝕。

熱噴涂涂層可在合金和金屬基復合材料（MMC） 中使用，因此在整個鋼鐵行業得到廣泛應用。然而，熱噴涂涂層的機械粘接界面的強度相對較低（除非采用后噴涂熔合技術），這就限制了它們在受到非常嚴重沖擊的環境中的實際應用。

2009 年，英國 Talbot 港建立了一個系統，試圖開發用于關鍵工程部件涂層的激光熔覆技術（圖 2），以延長其使用壽命。在鋼鐵工業的軋鋼廠中，需要使用長度為 0.3 至 3.5 米的不同軋輥。事實證明，激光熔覆涂層可以將部件的使用壽命延長 6 倍。

圖2：塔塔鋼帶產品英國公司的激光熔覆生產設施

自從在 Talbot 港安裝激光熔覆系統以來（圖 3），該工藝一直在改善，并從微觀結構、機械性能、耐磨性和耐腐蝕性等方面對多種鎳鈷和鐵基材料合金進行了評估，以實現為鋼鐵廠內的每種應用定制涂層性能。

圖 3：Precitec YC 52 帶有同軸噴嘴的熔覆頭

生產線試驗的初步結果非常令人鼓舞，經過激光熔覆的部件獲得了前所未有的磨損和腐蝕性能。因此，公司決定建造一臺生產設備，以滿足預期的需求。

01 激光熔覆工藝的顯著優勢

激光熔覆工藝是一種硬面堆焊方法，可用于提高金屬部件的耐磨/耐腐蝕/耐沖擊性能。該工藝利用精確聚焦的高功率激光束形成一個焊池，在該焊池中，金屬材料會被熔化。

激光束的精確性使其能夠以最小的稀釋度（< 5%）進行完全致密的熔覆，同時實現完美的冶金結合�？梢允褂枚喾N涂層，涂層的成分可根據每個部件的失效機理進行設計。

激光熔覆的主要優點之一是能夠精細控制熱輸入。這樣就能沉積出兩相金屬基復合材料結構，即：

• 基體--通常是鎳基合金。這種基體具有韌性、延展性和抗沖擊性，同時在高溫下具有耐磨性。
• 增強硬質相--通常是碳化鎢，但也可以是碳化鈦、碳化鉻等。

對輸入熱量的精細控制可使基質完全熔化并粘附在基底表面，與此同時，陶瓷顆粒仍未熔化并均勻分布在基底表面，使涂層具有極高的耐磨性和抗沖擊性。硬質相和基體之間的比例可根據使用條件進行調整，即硬質相比例越大，耐磨性越強，硬質相比例越小，抗沖擊性越強。

該流程的其他好處包括：

• 輸入的熱量最少，因此冷卻速度快
• 微結構非常精細，變形可以忽略不計
• 由于稀釋量極小，因此能在第一層達到所需的涂層化學成分。
• 能夠生產出表面光潔度極高的硬面涂層（可對軋輥進行涂層，安裝時無需進行機械加工）

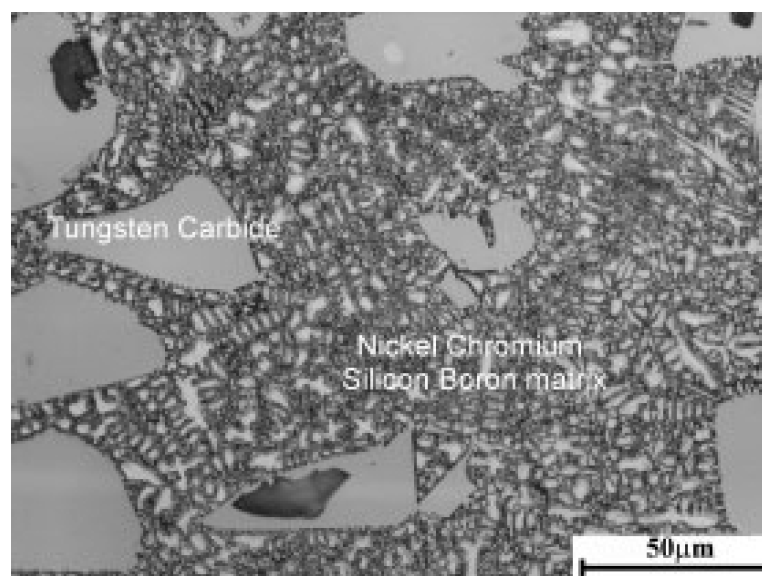

圖 4：激光熔覆顯微照片 - 基體中的碳化鎢的典型沉積

雖然激光熔覆涉及許多參數，在激光熔覆過程中，粉末質量流量是一個尤為關鍵的參數。一旦確定了最佳激光光斑直徑、熔覆速度和激光功率速度，粉末流量可用于控制熔覆厚度、硬度和稀釋度。如圖 5 所示�？梢钥闯�，增加粉末流速可有效控制稀釋。

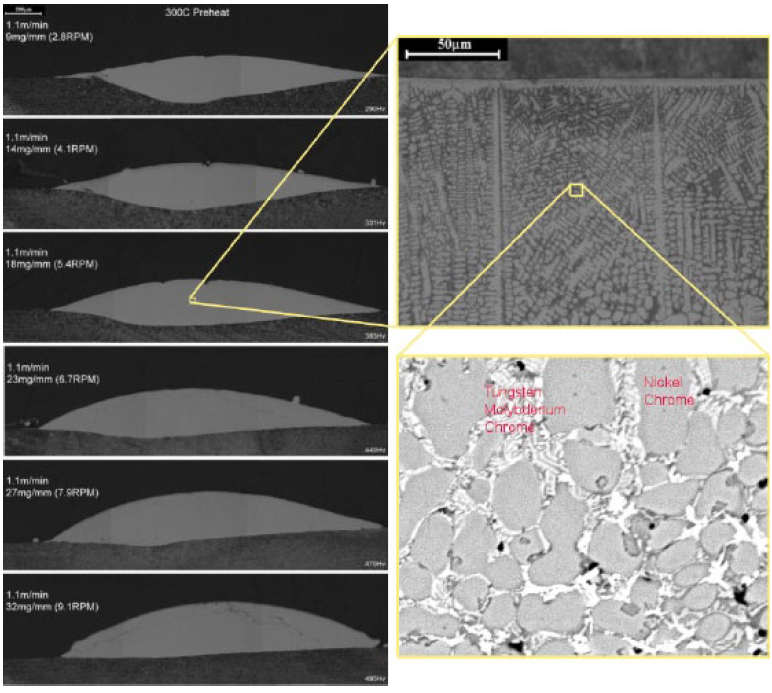

圖 5：鎳鉻鉬合金的橫向切片顯示稀釋程度與粉末流速的函數關系；放大率更高的光學顯微鏡圖像，詳細顯示樹枝狀結構；放大率更高的掃描電鏡圖像，顯示同一合金極其精細的細胞樹枝狀結構。

一旦確定了板上單道焊縫的最佳參數，就可以通過產生重疊焊道來實現大面積覆蓋。重疊量決定了單道焊接的涂層厚度從 0.3 mm 到 3.0 mm 不等。

為了展示和量化激光熔覆與傳統硬面堆焊技術相比的潛在優勢，我們制作了一些激光熔覆和浸沒式硬面堆焊的樣品。

英國謝菲爾德大學的塔塔鋼鐵研發與技術機器的操作由觸摸屏人機界面控制。系部生產了弧形堆焊鋼板，并對其進行了統設計為自動運行方式，因此機器人能夠損測試。低溫和高溫下的磨損測試結果分自動編程。該系統采用激光測距儀，可別如圖 6a 和 6b 所示。確定部件的幾何形狀、開始和停止位置可以清楚地看到，與標準材料和硬面以及激光頭的距離。這確保了只需少量堆焊技術相比，激光熔覆工藝可顯著提培訓即可操作最先進的工藝。尾部監控功高耐磨性。能可確保加工過程穩定，而自動停止和縮回功能則可在意外中斷時防止損壞。

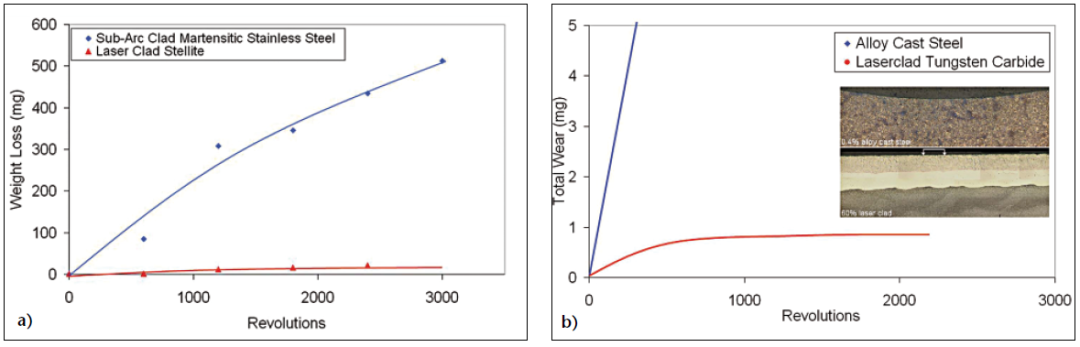

圖6：a) 激光熔覆碳化鎢與高碳合金鑄軋鋼的室溫滑動磨損測試。插入的顯微照片顯示了試驗過程中產生的 "磨損疤痕"。碳化鎢上產生的磨損疤痕可以忽略不計。b) 激光熔覆 Stellite 6 與埋弧熔覆馬氏體不銹鋼的高溫（700 ℃）滑動磨損試驗（目前應用于 CSP 的硬面 HSM 和連鑄軋輥）。

02 激光熔覆生產設備

能夠進行激光熔覆的機床可直接從歐洲和美國的供應商處購買，但塔塔鋼鐵公司的工程師們決定制造一臺定制的激光熔覆生產設備。該系統以 Laser Line 光纖耦合二極管激光器為基礎，配備 Precitec YC 52 熔覆頭和 Metallisation 質量流量控制粉末進料器。該系統由 Fanuc 機器人控制，附加的第 7 軸可旋轉重量達 6 噸、長度達 3.5 米的圓柱形部件（圖 7）。

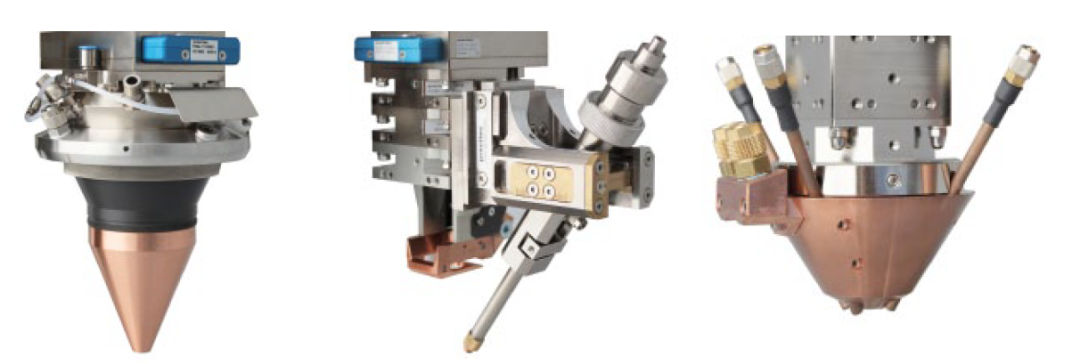

圖 7：有多種粉末沉積噴嘴可供選擇，實現了對各種部件以最高的粉末效率進行包覆。同軸環形噴嘴用于精細的熔覆；四孔（非連續同軸）噴嘴可進行全位置熔覆；離軸噴嘴用于要求工藝穩健性的場合，即在光束接通時間長達數小時的情況下，則使用離軸噴嘴。

機器的操作由觸摸屏人機界面控制。系統設計為自動運行方式，因此機器人能夠自動編程。該系統采用激光測距儀，可確定部件的幾何形狀、開始和停止位置以及激光頭的距離。這確保了只需少量培訓即可操作最先進的工藝。尾部監控功能可確保加工過程穩定，而自動停止和縮回功能則可在意外中斷時防止損壞。

隨著高功率二極管激光系統和專用激光熔覆噴嘴的出現，堅固耐用的熔覆工藝在硬面堆焊應用中的設計和集成變得更加簡單。

本文首發于 2013 年 Laser Journal 雜志，第一作者 Sam Lester，負責塔塔鋼帶印度公司(TATA Steel Strip Products UK) 接合和激光硬質合金部門(joining & Laser Hardfacing Group) 的運營。
