文/Patricia Panchak

為了克服激光玻璃和聚合物切割所面臨的固有挑戰，波蘭Fluence公司的研究人員開發了一種使用超快飛秒光纖激光器的最新切割工藝。這種方法提供了一種不受加工方向限制的切割工藝，能夠在高切割速度下實現高質量的切割邊緣和更小的切口寬度，即使是切割厚玻璃也能達到米每秒的切割速度，并且不會產生碎屑/煙霧，對環境友好。

測試表明，該方法適用于各種材料，包括藍寶石，以及顯示器和消費電子領域應用的大多數玻璃，如用于移動設備中的蓋板玻璃和用于可折疊顯示器中的超薄玻璃（UTG）。對于UTG的切割結果表明，僅使用250fs的脈沖就可以實現低于100nm的表面粗糙度。

在聚合物切割中，特別是醫用級聚乳酸（PLA）和聚甲基丙烯酸甲酯（PMMA），基于250fs脈沖的切割工藝，有助于克服熱積聚問題以及厚聚合物基底的低切割速度。研究人員證明，與典型的聚合物燒蝕切割工藝相比，飛秒工藝的切割速度快了幾個數量級。

具體來說，實驗測試了各種參數，包括脈沖持續時間、脈沖串能量、脈沖串中的脈沖數和切割不同材料時的脈沖間距，最終得出以下三個結果：

1、展示了工藝參數對各種材料的切割邊緣質量（在裂紋自定向狀態下裂開）的影響。[1]邊緣粗糙度影響材料加工后的強度，而材料強度對于可折疊顯示器等應用至關重要。

2、展示了在任何方向上都能實現高速切割的可能性，例如在制造圓形形狀時，無需主動光束轉向，而且無論方向如何都能獲得高質量切割邊緣。

3、展示了使用相同的簡化裝置和激光源，能夠切割玻璃和聚合物的能力。

實驗裝置

研究人員使用了Fluence公司的Jasper X0飛秒光纖激光器，其工作的平均功率為20W，在200kHz下的單脈沖輸出能量為100μJ，工作波長為1030nm。

測試包括切割厚度為50μm和100μm的UTG（見圖1）、厚度1.1mm的BK7玻璃、雙面層壓UTG、厚度0.3mm的PLA和厚度3mm的PMMA。另外，還使用LEXT OLS500激光共聚焦顯微鏡測量了切割邊緣的粗糙度。

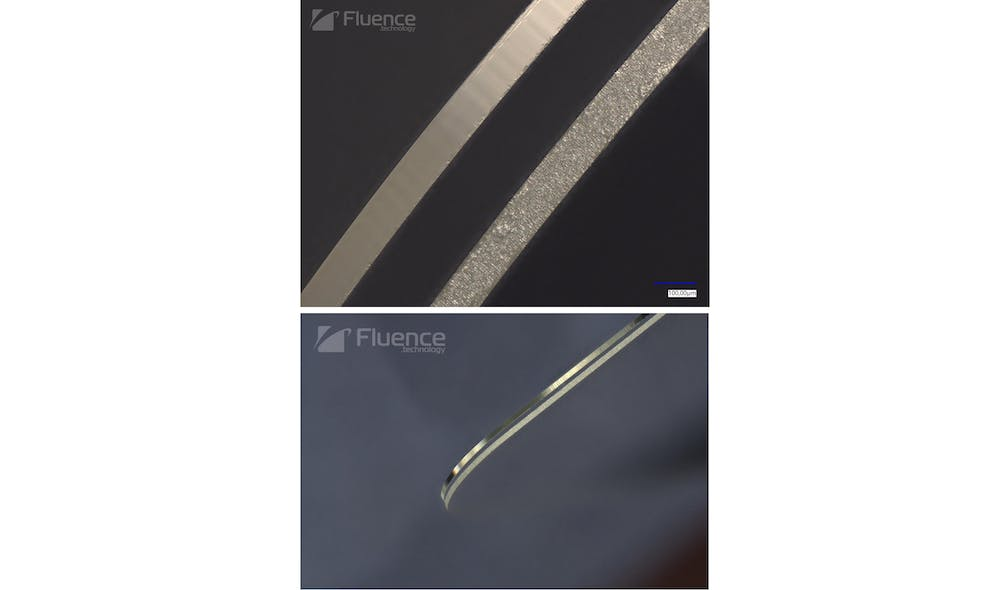

圖1：上圖顯示的是厚度為100μm的超薄玻璃（UTG）的切割樣品，其中左圖是利用飛秒脈沖切割的，展現出了精密、光滑的切割邊緣質量，明顯優于右圖中使用皮秒脈沖獲得的粗糙邊緣質量。下圖顯示了厚度為200µm的UTG樣品的切割效果。（圖片來源：Fluence）

研究人員使用了之前報道的全向微裂紋定向工藝，[1]該工藝能夠確保微裂紋沿著切割軌跡進行自定向，從而可以在不旋轉光路中光學元件的情況下，沿任何方向進行切割。

UTG的超高質量切割

為了測試UTG切割，研究人員將使用皮秒脈沖的自裂紋定向機制與使用幾個參數集的新機制進行了比較。結果表明，250fs的短脈沖（Jasper X0激光器可以產生的最短飛秒脈沖）以及優化的脈沖間距，可以很容易地切割厚度為50μm和100μm的UTG，并且邊緣粗糙度低于Sa=0.15μm，即切割邊緣基本上是光滑的。研究人員表示，還可以根據UTG的厚度調整激光參數，以獲得最高質量的切割邊緣。

Fluence公司超快激光應用實驗室激光微加工研發總監Bogusz Stepak認為，實際的切割邊緣粗糙度甚至可能低于測量值，因?yàn)楝F(xiàn)在已經達到了顯微鏡的分辨極限。Stepak表示，極低的邊緣粗糙度非常有益，因?yàn)?ldquo;粗糙度和UTG彎曲強度之間存在著很強的相關性”。

有趣的是，這種新方法不會產生微裂紋，而且這種工藝也是皮秒脈沖無法實現的。Stepak說：“脈沖沉積后，材料內部的能量弛豫不會導致開裂。這是一種不同類型的改性，如果將這些改性彼此靠近，就可以形成一條均勻的改性線，UTG會沿著這條改性線斷裂，從而獲得非常高質量的斷裂邊緣。”然而，研究人員還需要進行更多的測試，以充分了解該工藝的工作原理，并測試分開后玻璃的強度。

當將相同的設置應用于混合材料（將一片厚度90μm的UTG玻璃芯夾在兩片厚度30μm的聚合物層之間）時，使用250fs和8ps的脈沖都能實現材料切割，但使用250fs脈沖獲得的邊緣質量明顯更好。

此外，該方法可以?xún)H使用單次脈沖通過就實現材料切割，從而消除了后處理、分層、開裂或表面污染。

切割BK7

對于厚度1.1mm的硼硅酸鹽玻璃，研究人員使用飛秒激光切割出了圓形，切割中使用了各種參數集，包括不同的能量、脈沖間距和脈沖串中的脈沖數。任何一個參數的微小變化都會影響切割質量。然而，在使用脈沖間距為5.0~7.5μm的三到四次脈沖串時，“我們發現脈沖間距有一個最佳點，可以獲得低于0.4μm的高質量表面粗糙度，這個粗糙度通常足以滿足大多數工業應用的要求。”Stepak說道。

該團隊測量了水平和垂直切割的粗糙度，以評估無論切割方向如何，該工藝都能產生相同的切割質量，兩者的粗糙度相似。Stepak說：“所以，我們有一個非常簡單的裝置，沒有任何旋轉部件，并且我們?cè)谒�有方向上都獲得了相同的切割質量。因此，這是一個能夠輕松分離材料的非常高質量的加工過程。”

Stepak補充說，使用更大的脈沖間距可以增加切割速度。在100kHz的重復頻率下，UTG和通常厚度高達1.5mm的玻璃，都能以高達1m/s的速度進行單次脈沖切割。使用60W Jasper X0激光器，在300kHz下可以將速度提升到現在的三倍。

切割聚合物

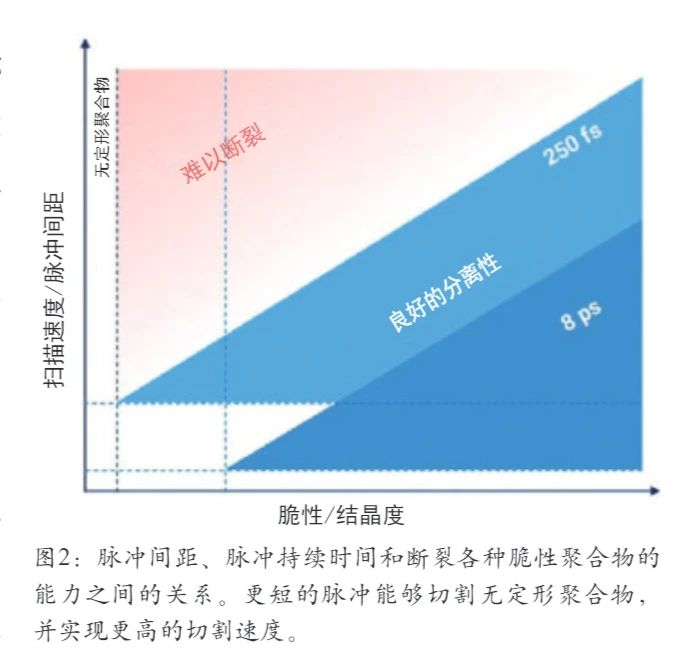

Stepak解釋說，研究人員使用相同的工藝切割厚度0.3mm的PLA和厚度高達3mm的PMMA，并且也獲得了非�？上驳慕Y(jié)果。他們發現，使用250fs的最短脈沖，獲得了最容易的機械斷裂（見圖2）。當使用皮秒脈沖時，幾乎不可能實現相同樣品的斷裂。

不同的材料需要不同的脈沖間距，才能獲得良好的切割效果。“因此，對于聚乳酸等半結晶聚合物，我們可以用更大的脈沖間距切割，因?yàn)檫@種材料更脆。”Stepak說，“如果被加工的材料不那么脆（例如PMMA，它是一種完全無定形的聚合物），那么我們就需要使用更小的脈沖間距。”

Stepak說：“使用與切割玻璃相同的超短脈沖和相同的光學元件，還可以切割聚合物。測試顯示，這種工藝沒有切口，沒有材料損耗和煙霧，并且?guī)缀鯖](méi)有熱影響區。所以這是一個非常好的加工過程，尤其是對于醫療等要求苛刻的應用而言。”

圖3：在無定形物和結晶PLA中，使用飛秒脈沖切割圓形。這種切割方法在聚合物上的應用，展示了無缺陷的光滑切割邊緣。（圖片來源：Fluence）

該工藝顯示出在各種無定形物（PMMA、PC）和半結晶聚合物（PET、PLA、PA6、PE、PEEK；見圖3）切割方面的應用潛力。未來的測試將探索其他加工機制，以發現如何進一步優化各種材料的切割質量和切割速度，并應用該工藝創造更復雜的邊緣形狀。

參考文獻：

1. B. Stepak, N. Grudzień, K. Kowalska, Y. Stepanenko, and M. Nejbauer, J. Laser Appl., 35, 012005 (2023); https://doi.org/10.2351/7.0000798.
