氮化鋁陶瓷是一種性能優異的陶瓷材料，具有硬度高、禁帶寬度大、熱導率高以及電阻率高等優點，目前已經成為微電子器件制造等領域的理想材料，廣泛應用于航空航天、5G 通信和大功率半導體等領域。

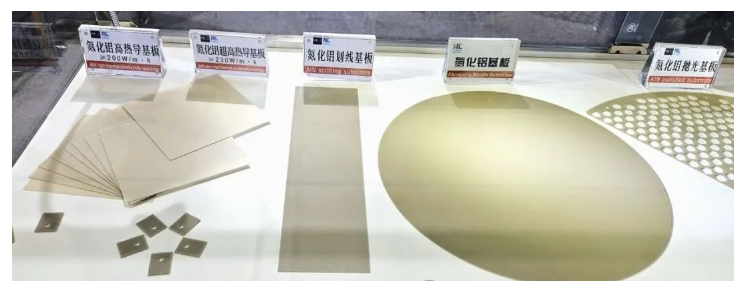

攝于旭瓷北瓷展臺

高密度的微孔陣列是微電子器件的核心結構之一，其提供了高密度的內部電路互連。氮化鋁陶瓷基板的微孔加工質量對微電子器件的性能起到重要的作用。氮化鋁陶瓷是一種典型的硬脆材料，目前主要有機械加工、化學刻蝕和等離子體加工等方法。

機械加工使用的微型鉆頭極易造成陶瓷基板的斷裂，化學刻蝕和等離子體加工等特殊加工方式存在加工設備復雜和加工效率低等問題。隨著激光技術的進步，飛秒激光因其熱效應低、精度高、非接觸加工和加工路徑可控等優點成為氮化鋁陶瓷硬脆材料打孔的優良工具。

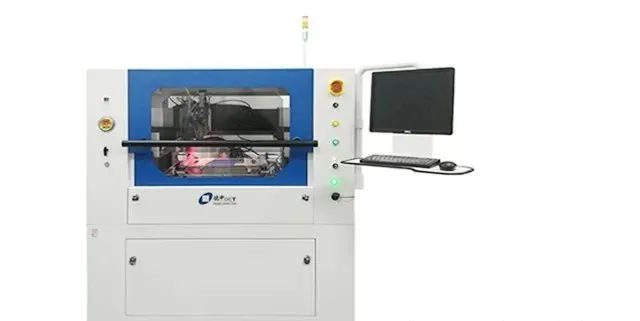

圖 激光切割機 來源：德中技術

激光打孔是將極高能量密度的激光聚焦在陶瓷材料表面，以燒蝕的方式去除材料，然而加工出的盲孔會存在諸如熔濺物堆積、重鑄層附著、孔彎曲以及孔底分叉等缺陷。相比于空氣環境下的激光燒蝕，液體環境中的激光加工因其產生液體沖擊等效應具有潛在優勢。

實驗在優化后的盲孔激光加工參數基礎上，通過引入液體輔助加工技術探究提高飛秒激光直沖式盲孔加工質量的可行性。

1 實驗材料和裝置

氮化鋁陶瓷是一種灰白色的硬脆陶瓷材料，實驗中使用的由氮化鋁粉末燒制而成。實驗使用的飛秒激光直寫系統主要由飛秒激光、光束調制系統和三維運動系統組成。

由于所使用的激光為紅外飛秒激光，輔助加工液體對紅外激光的吸收程度較高，故液層的厚度需要控制在相對較小的范圍之內�？紤]到較小厚度的液層控制難度較高，故需要單獨的輔助加工系統對液層厚度進行控制，液體輔助加工系統如圖 1 所示。

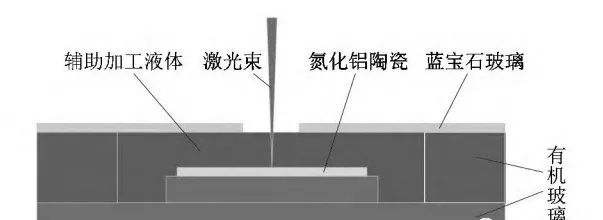

圖1 液體輔助加工系統

液體會吸收部分激光能量，如果液層厚度過大，激光能量將會被液體完全吸收從而不會對氮化鋁陶瓷形成有效燒蝕。在實驗中發現，0.3mm 厚度的液層在保證了對激光加工起到輔助作用的同時還能盡可能的降低對激光能量的吸收。

為防止被激光加工后表面產生的雜質影響，對加工后的表面依次使用無水乙醇和去離子水進行超聲清洗并烘干備用。

2 實驗結果和討論

2.1 不同加工環境對盲孔尺寸的影響

圖 2 所示為不同加工環境對飛秒激光氮化鋁陶瓷直沖式盲孔加工的影響。

由圖 2(a) 可知，在液體輔助的加工環境下的盲孔孔口直徑普遍大于在空氣中直接加工的盲孔。在液體環境的輔助作用下，阻礙激光加工的因素均得到不同程度的抑制，液體的加工環境和其自帶的冷卻作用會進一步抑制高溫等離子體對激光加工的影響，從而使更多的激光能量被直接作用于孔口，孔口直徑變大。

不同的加工環境不僅影響孔口直徑，還影響盲孔深度。圖 2(b) 所示為不同加工環境對盲孔孔深的影響。由圖可知在不同的加工環境下，盲孔的孔深均隨著脈沖數的增大而增大，直至孔深增大速率減慢，孔深趨于定值。在液體輔助加工的條件下，激光穿透液體時會有部分激光能量被液體吸收，從而使得作用在氮化鋁陶瓷表面的能量有所減少，降低了盲孔的深度。

2.2 不同加工環境對盲孔孔口形貌的影響

當脈沖數較高時，激光與液體的作用時間延長，產生的微氣泡數量增多，微氣泡的輔助作用持續時間增長，可以及時去除加工熔濺物。同時，較長的加工時間，使得激光在液體中發生了自聚焦現象，從而使得盲孔得到了一定的孔形修正，最終使得盲孔在孔口直徑增大的同時趨于圓形。

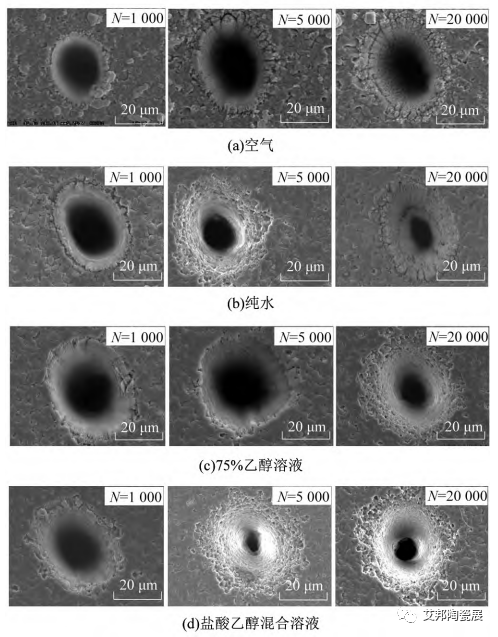

圖 3 不同加工環境對盲孔孔口形貌的影響

2.3 不同加工環境對盲孔側壁形貌的影響

在液體環境中加工時，由于液體能吸收激光及激光能量，使得作用在氮化鋁陶瓷上的激光能量大大減少，最終導致盲孔孔深減小。

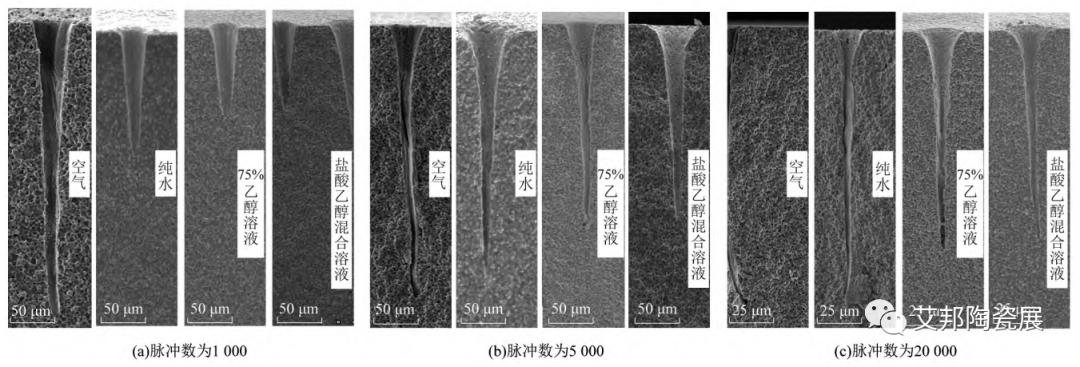

圖 4 不同加工環境對盲孔側壁形貌的影響

綜上可得：在加工質量方面，75% 乙醇溶液和鹽酸乙醇混合溶液輔助加工的盲孔具有孔形趨于圓形、孔口無熔濺物堆積、側壁無重鑄層附著、內壁無組織分區以及孔底無分叉等優勢，相較于在空氣中和純水中加工的盲孔質量更為優秀；在加工效率方面，受到所使用的激光種類的影響，液體輔助加工中液層的厚度難以精準控制，溶液種類和配比的選擇較為麻煩，加工后的液體需要經常更換以保證成分比例的精準，影響加工效率，因此在空氣中加工效率更高。

3 結語

為改善飛秒激光直沖式盲孔加工的質量，課題組進行了 3 種液體輔助激光加工技術的實驗。通過實驗研究得到以下結果:

1) 在盲孔尺寸方面，由于輔助液體吸收激光能量等因素的影響，導致了在液體環境與在空氣中加工的盲孔尺寸有所變化，但是其整體的變化趨勢并未受到加工環境的影響。

2) 在盲孔形貌方面，在液體環境中加工的盲孔比在空氣中加工的盲孔孔口形狀更趨于圓形，孔口和側壁的形貌質量較高，尤其在鹽酸乙醇混合溶液中效果更佳。

實驗表明液體輔助激光加工可以改善氮化鋁陶瓷盲孔的加工質量，具有一定的應用價值，未來可以在液體種類和液層厚度控制等方面繼續探索，以優化液體輔助激光盲孔加工技術。
