激光定向能量沉積技術兼顧效率、成本、質量，適用于中大型構件增材工程應用場景。南理工與英尼格瑪強強聯合，共同研發了高性價比的多光束集成絲光同軸激光定向能量沉積技術，填補該項技術國內空白。目前已完成整套裝置的原型開發、制造、調試，正式進入實測和迭代優化階段。這標志著我國在這一領域已取得重要突破，有望在未來實現自主可控的產業化應用。

激光定向能量沉積

定向能量沉積（Directed Energy Deposition, 簡稱DED）是增材制造技術7大標準分類之一，亦是當下工業級金屬增材制造的主流技術之一。DED的工藝原理是利用聚焦熱將材料同步熔化沉積（GB/T35021-2018），可依據所采用的熱源不同，細分為激光定向能量沉積（DED-LB）、電弧定向能量沉積（DED-Arc）、電子束定向能量沉積（DED-EB）。

其中，采用激光作為熱源，可以更精準的控制熱輸入從而提升增材精度，實現更復雜的幾何形狀，包括各種內部空腔結構和細節的增材制造。同時激光工藝過程更穩定，飛濺和爆破更少，從而減少缺陷的產生。相對于電弧成本低、精度低和電子束效率高、成本高的特點，激光定向能量沉積具備兼顧效率、成本、質量的前景。另一方面，由于激光無需考慮材料的導電特性，因此激光增材材料不僅可以選擇金屬，還可以選擇陶瓷、塑料等非金屬，也為復合材料的增材難題提供了解決思路。

激光定向能量沉積技術，又可依據所采用的材料形式不同，細分為激光送粉和送絲兩類。相比于送粉增材制造，送絲具有更高沉積速率和低氣孔缺陷傾向的優勢，同時由于材料利用率更高、原材料成本更低從而整體加工成本更低，因而更適用于中大型構件增材工程應用場景，具有更大的商業化價值。

然而，早期的激光熔絲增材研究多采用傳統激光焊接采用的旁軸送絲形式，雖然加工平臺易于搭建，但在增材制造場景下，一方面存在掃描方向性和受熱不均勻性等問題，難于滿足沉積層尺寸和性能在各方向的一致性，另一方面成形路徑復雜多變時，送絲方向與掃描方向相位關系的保持依賴于結構設計，增大了成形控制系統的復雜性。因此，解決絲光同軸問題是激光定向能量沉積技術發展必須攻克的技術難點。

絲光同軸技術路線選擇

01 光內or光外

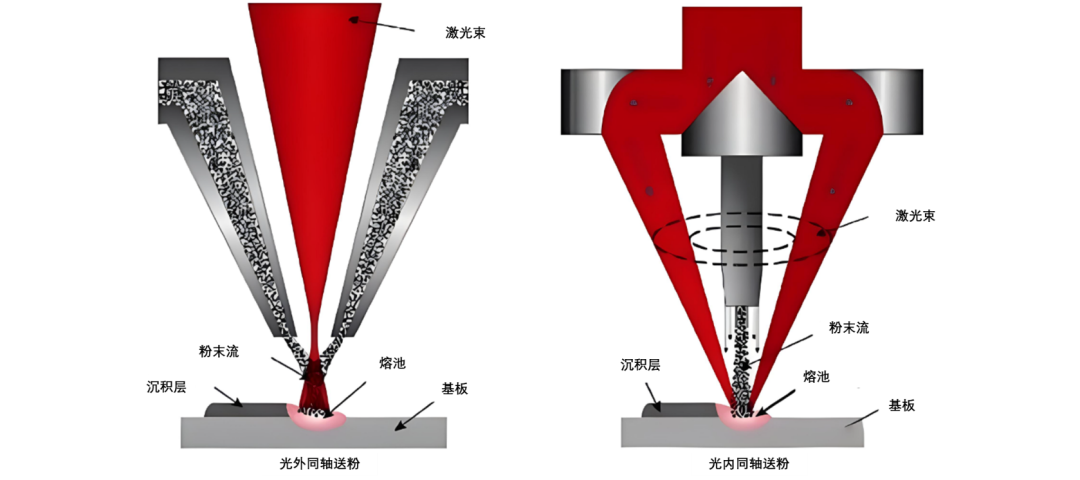

實現光粉同軸，總體思路分為光內、光外兩種。然而送絲與送粉不同，由于絲材直徑較大、激光光斑較小，無法實現將多束絲送至同一光斑內熔化。因此實現絲光同軸，多采用光內同軸技術。

02 分光束or多光束

光內同軸送絲，即是采用“光包絲”的光絲耦合方式，實現光束中空、絲路居中的光內送絲。

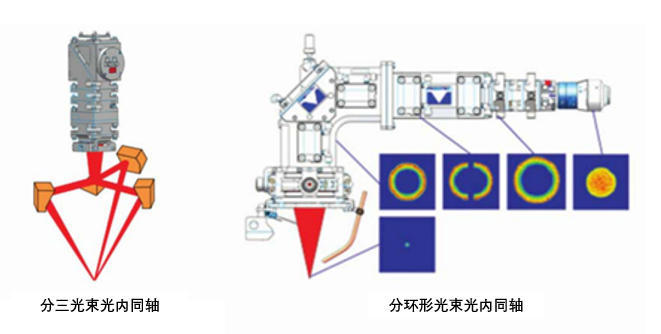

早期光內同軸送絲的思路，是采用一束激光分三光束再將光斑拼接形成環狀分布。這一技術近年來逐漸發展成分環形光束光內同軸技術，可以有效的將材料與光束同軸地送到融化區域，光束輪廓呈中空環形，并直接聚焦到絲材和工件表面之間的交匯區域處。

然而，實現分環形光束光內同軸需要依賴非常復雜的鏡組設計，導致設備硬件投入及維護成本直線飆升，與中大型構件增材工程應用場景所追求的低加工成本相悖，依舊制約著激光定向能量沉積技術的廣泛應用。因此，具有更高性價比的多光束集成光內同軸技術應運而生。

03 多光束集成光內同軸技術

如西班牙Meltio公司，依托多光束集成光內同軸技術開發的核心產品包括Meltio M450小尺寸工業金屬3D打印機和Meltio引擎，首次將激光定向能量沉積系統成本降至10萬歐元級別，其產品一經問世即對國外增材市場格局造成重大影響，成立4年時間即達成銷售近300臺套的搶眼戰績，一躍成為DED領域的頭牌，足見市場對這一技術的認可。

然而，目前在國內，并沒有相關企業可以提供同類技術的產品。而因一些原因，該技術的引進也存在障礙。2021年Meltio公司曾一度表示計劃在中國建設展示中心，而在2022年末，再與Meltio公司接洽得到的回復就變成了：“暫無在中國市場進行銷售的規劃。”在中國增材市場形勢大好的局面下，這一態度轉變背后的原因可想而知。

填補國內空白

為打破多光束集成光內同軸技術被國外企業壟斷和封鎖的格局，2022年末由南京理工大學智能焊接與電弧增材技術團隊牽頭，與國內定向能量沉積增材領域領軍企業南京英尼格瑪工業自動化技術有限公司強強聯合，開始布局多光束集成絲光同軸激光定向能量沉積技術的裝備研發。歷時1年，現已完成整套裝置的原型開發、制造、調試，正式進入實測和迭代優化階段。

該套設備包括機器人、激光同軸裝置、水冷裝置和電控柜，通過電控柜上的控制裝置和路徑切片軟件IungoPNT，來實現模型的增材成形。

其中，核心的激光同軸裝置采用多光束集成絲光同軸技術，實現近似環形光斑拼接，同時通過更簡潔的鏡組設計，可以大幅降低硬件造價和維護成本；實現直立式結構形式，相較于分環形光束常見的L型和Z型結構，更利于機器人集成，在復雜結構增材場景中具有更高的靈活性；同時，實現光束獨立控制功率、波形，為工藝控制提供更多靈活性。

使用該設備進行不銹鋼增材測試，路徑選擇窄道薄層的弓字形，表面較為光潔，紋路無明顯宏觀缺陷。

通過Tardis IGNIS熔池相機觀察并記錄，過程穩定，無飛濺。

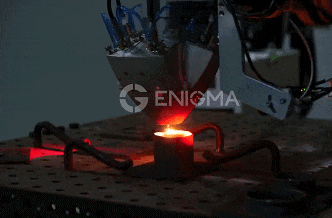

直線往復增材測試-激光DED-熔池

目前，該套設備能滿足長時間連續穩定增材，包括穩定的激光出光和操作界面各種參數實時調節的準確性。

圓柱增材測試-激光DED

而通過Tardis IGNIS熔池相機，能觀察到在優化的工藝參數下，熔滴過渡為液橋過渡，材料熔覆沉積的情況良好，過程穩定。

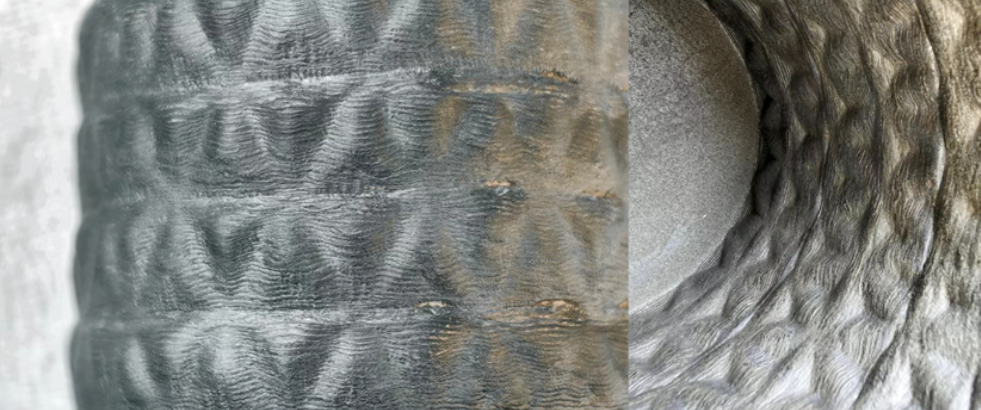

在優化的工藝參數下，其增材件的表面紋路較為細膩，外壁表面粗糙度可達Ra6.3~12.5。

未來，項目團隊將持續對該系統進行測試和迭代，相信在不遠的將來，自主可控的成熟產業化產品就會走向市場，或?qū)�為�?guó)內增材行業拓展新方向，讓我們拭目以待。
