OCT技術在工業領域的應用
材料來源:激光世界           錄入時間:2011-9-26 11:27:23

注:本文版權為《激光世界》所有,未經許可,請勿轉載!

作者:Barbara G. Goode

       光學相干斷層掃描(OCT)技術在20世紀90年代初一問世,其便憑借著能夠對生物組織進行高分辨率、深度成像的能力,贏得了生物醫學領域的普遍認可。隨后,OCT技術在生物醫學領域獲得了廣泛應用。目前,在世界各地無數的眼科治療案例中,OCT技術每天都對眼科疾病的診斷和治療發揮著重要作用。

然而,人們對OCT技術在非生物醫學領域的應用卻知之甚少。OCT技術采用一種非接觸式和非侵入式的操作方法,能夠對透明、渾濁、強散射介質成像,這些成像特性對于零件的無損探傷和無損評估(NDT,NDE)應用頗具吸引力。

事實上,早在2007就有介紹OCT技術在工業領域應用的論文發表,文章說明了OCT技術可用于發光二極管(LED)的封裝檢測,以及用于陶瓷材料中無損探傷。

目前,人們正在研究OCT技術在工業領域的大量應用,其中包括表面與厚度測量、無損探傷、無損評估;用于陶瓷、玻璃元件、高分子材料、復合纖維材料和紙材料的非接觸材料特性鑒定;以及用于數據存儲設備的質量評估。[2]

現在人們已經意識到了OCT技術在生命科學領域之外的巨大應用潛力,已經開始探討OCT技術能夠適用的主要應用領域,并且也在致力于了解這些領域的特定應用需求和普遍存在的問題。

OCT技術一直在不斷向前快速發展。大約在兩年前,OCT技術開始了在非生物應用領域的拓展步伐,其中一些研究機構和商業公司在這方面貢獻了不小的力量。如奧地利非破壞性檢測研究中心主要致力于為解決制造商的測試問題提供專門研究;英國Michelson Diagnostics公司(MDL)和美國Thorlabs公司等一些商業化OCT技術開發者,也在“OCT技術在工業領域的應用”方面取得了重要進展。

       在特定應用領域的優勢

與目前最常用的測試和評估方法(微計算機斷層掃描技術,Micro-CT)相比, OCT技術所能提供的最大優勢在于其價格、精度和速度。OCT技術基于干涉測量原理,其測量更加精確,而且OCT系統供應商也已經在成像速度方面獲得了穩步增長。OCT技術的其他優點還包括:檢測過程中零件可以訪問(Micro-CT則是使樣本處于電離輻射中),另外還能采用手持探針對樣本成像。與傳統的紅外(IR)顯微鏡檢查技術(可用于檢查硅零件)相比,OCT技術以成像分辨率和成像深度為代價,提升了成像速度。超聲檢測(可用于檢測復合材料)能夠實現更深的成像,并且也能提供手持探針成像模式,但是其分辨率卻不盡人意。目前一些制造商仍然在使用耗時費力、浪費資源的檢測方法。

總之,OCT技術提供了很多引人注目的優勢——但是該技術也并非適用于任何應用。MDL公司首席執行官Jon Holmes指出:“檢測材料的類型對OCT技術的應用非常關鍵,對于OCT所能提供的波長而言,材料必須是透明或半透明的。”目前市場上的多數OCT系統能夠提供1300nm(近紅外)甚至是一些更短的波長。當檢測硅材料時,OCT系統的優勢盡顯。此外,OCT技術比較適用的一些其他材料包括多數聚合物材料和塑料(如PMMA)、陶瓷以及有機材料,如木頭和珍珠等。但是,OCT技術并不適用于檢測金屬。OCT技術在1~3mm深度成像效果非常好,能夠提供5~20μm的分辨率,并能獲得幾毫米的視場。

 因此,OCT技術非常適合微型化元件的產品開發、先進材料的檢測與測試,無論是在離線和在線的情況下。需要特別指出的是,OCT技術在檢測硅材質和塑料材質的MEMS元件、太陽能電池板的質量控制、由復合材料制成的設備(如渦輪葉片)的質量控制、微工程塑料原型零件、聚合物設備的檢測以及珍珠檢測等方面,都具有重要的價值(見圖1)。OCT技術將會在很多特定的應用領域大顯身手,目前提到的這些很可能只是剛剛被開拓出來的冰山一角。

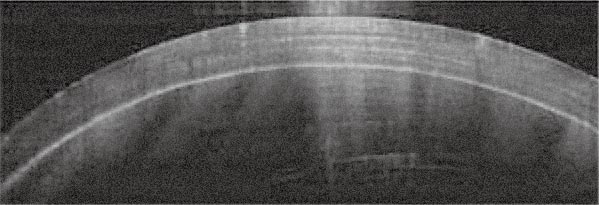

圖1:OCT成像使一顆珍珠的外層和內核之間的邊界、以及其內部的層次清晰可見。珍珠外層的厚度和質量是表征珍珠質量好壞的重要指標。

成功使用OCT技術的秘訣是:應用的材料要適當,同時還要注意以下四個要點。首先是光源的波長,其決定了成像的分辨率和成像深度。例如,1.3μm波長在硅和塑料中的成像效果非常好,因為材料對該波長的吸收非常小。二是光源的功率,其決定著更深區域成像的對比度。三是光譜儀的攝像頭和光學元件,其決定著成像質量。最后是計算能力,其決定著成像速度。

通過使用快速可調諧激光器和更快速的線性掃描相機,也能提高成像速度。高速成像降低了由樣品移動或環境引起的運動影響。OCT系統在這方面的改進,能夠為生產制造和過程控制提供良好的快速成像解決方案。

應用案例

奧地利RECENDT公司負責為工業應用開發新OCT系統的科學家Martin Wurm博士表示:“RECENDT的制造客戶都渴望采用更好的工具。當制造商看到這些新的OCT系統時,高興不已。”RECENDT公司正致力于用OCT系統檢測用于建筑行業的產品,如聚烯烴泡沫、強化復合地板涂層以及玻璃纖維復合材料等(見圖2)。

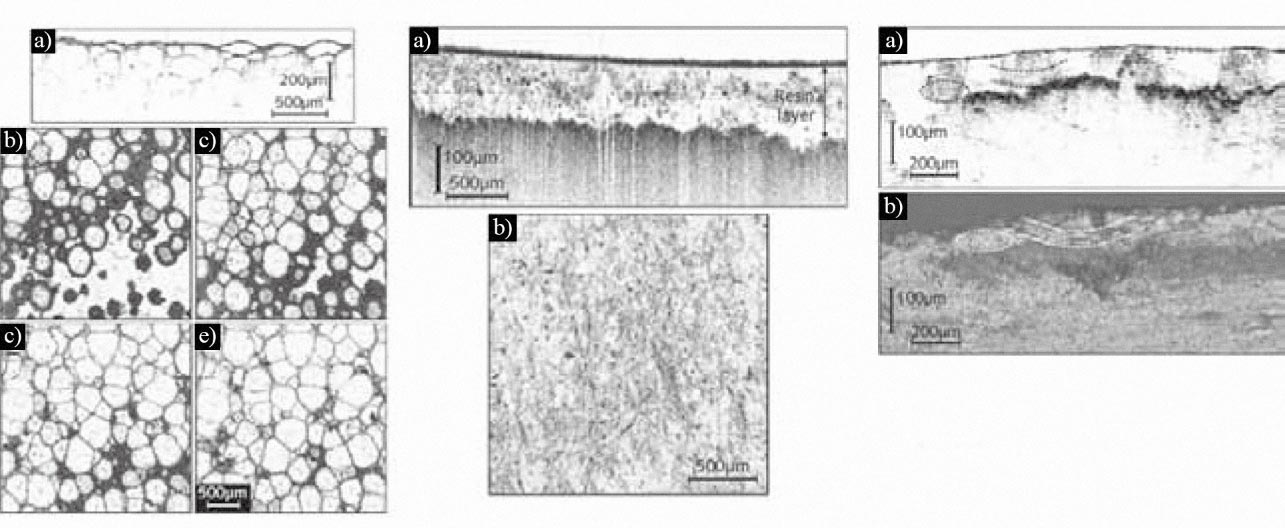

圖2:超高分辨率OCT能夠在聚烯烴泡沫樣品的不同深度成像,(a)圖顯示的是成像橫截面,(b-e)圖為平面圖像(左圖)。同樣的方法可以檢查強化復合地板,在頂部面板內的樹脂層中,陶瓷顆粒清晰可見(中圖)。在玻璃纖維復合材料樣品的檢查中(右圖),一個OCT截面視圖和優美的顯微照片,很清楚地顯示出了其內部的一個延長缺陷。

目前,MDL公司也正在為一個客戶的MEMS制造工廠安裝OCT顯微鏡系統,用于在線檢測(見圖3)。

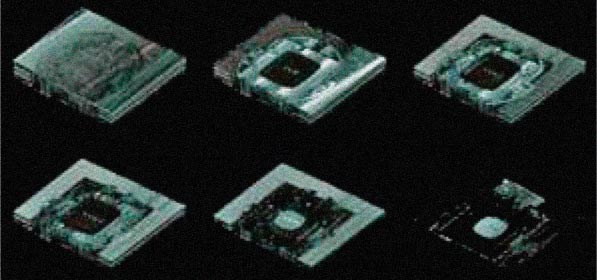

圖3:OCT系統可以透過位于一個MEMS壓力傳感器表面上的薄膜成像(在左上方可見),產生一系列橫向截面圖像,其展示了內部缺陷的詳細情況。

Thorlabs公司先進成像部門市場與業務開發負責人Anjul Davis表示,日本一家汽車公司正在使用OCT技術檢查車用電池外殼是否有缺陷,而這些缺陷能導致電池壽命縮短(見圖4)。該應用采用了與Thorlabs為制藥公司開發的用于檢測藥片涂層相同的算法。有了高速OCT技術,這些缺陷就能夠在制造過程中被檢測出來了。

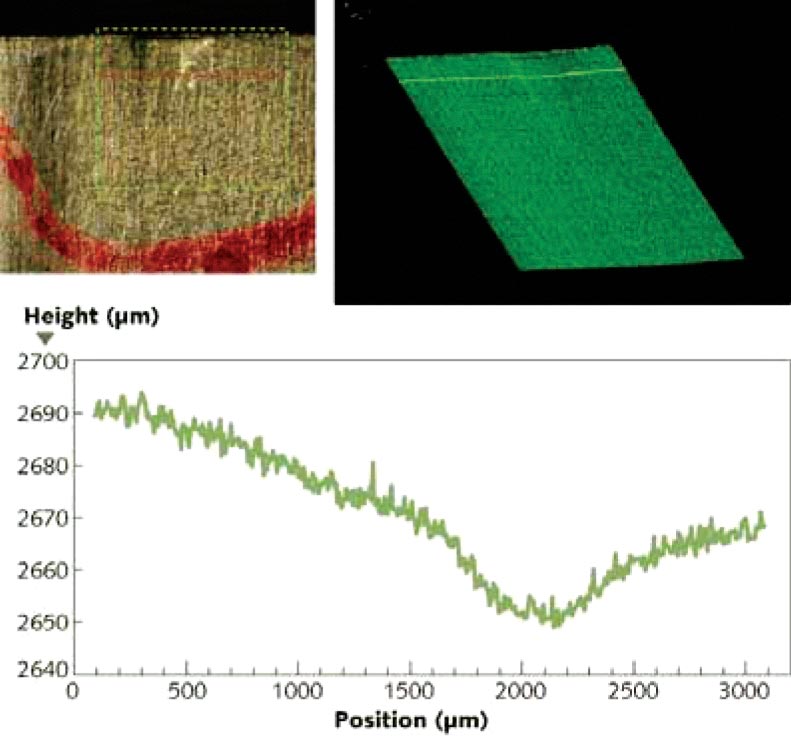

 圖4:用OCT掃描車用電池外殼,顯示了該外殼中存在的一個缺陷以及位置。該缺陷可能會導致電池失效。

Thorlabs開發此算法用于定量測量涂層和表面粗糙度,這些參數通常在應用中非常重要。例如在制藥應用中,時間緩釋片表面的涂層決定著藥片將在多久的時間內繼續向體內釋放藥物。美國食品和藥物管理局(FDA)建議制藥公司實時在線監控藥片加工過程中的每個階段。

針對制藥公司的應用需求,Thorlabs公司專門設計了一套Hyperion系統,其能以110kHz的線速率成像。另外能夠適用于該應用的唯一一種技術是太赫茲成像,但是基于該技術的解決方案更加昂貴,并且成像速度并非足夠快。

      克服挑戰

要成功地應用OCT技術,必須要對該技術和具體的應用有著深入理解。例如,在測試對象中,任何反射表面都可以產生混亂的圖像失真,這是因為多個干涉路徑長度和探測器的飽和。因為OCT技術通常用于檢測過厚或過大的物體,或者是用于被認為需要更高分辨率的應用中,因此與現有的技術(如Micro-CT)相比,該技術的優勢并不明顯。

目前,OCT技術應用需要克服的一個主要問題就是:要讓人們在應用中形成使用OCT技術的意識,并要對具體的應用和OCT技術所帶來的優勢有著深入的理解。目前,制造商還沒有真正意識到OCT技術的潛力。只有大量制造商開始采用OCT技術、而其他制造商也看到OCT技術是多么有用的時候,OCT技術才能迎來在應用領域中的突破。


      未來發展方向

RECENDT公司的Martin Wurm博士已經將OCT系統看成是具有反饋的在線系統的一部分,用于控制生產過程。很多時候,工業應用需要的是瞬時結果。

 另一個問題是:目前市場上能提供的大量OCT系統,都主要是面向科研人員或臨床醫生使用的,而并不是真正為工業制造領域的快速測量應用而設計的。未來,將需要為工業應用專門設計的OCT系統。

當然,一些商業公司已經意識到了這一點,并開始著手滿足這一市場需求。例如Thorlabs公司為制藥公司設計了Hyperion系統;MDL公司正在努力開發下一代速度高達140kHz的OCT系統。Thorlabs公司的Davis表示:“我們打算將顯示程序移到圖形卡中,以減少CPU的負荷,提高成像速度。”

目前,用于非生物醫學領域的OCT技術尚處在起步階段。隨著人們對OCT技術認識的不斷增強,以及更多、更高應用需求的出現,未來OCT技術將會在生物醫學以外更廣泛的工業領域中找到更多用武之地。

       參考文獻

1. osnsupersite.com / view.aspx.

2. Appl Phys B 88, p. 337 (2007).
