光纖激光器簡介

自從 1960美國科學家梅曼完成了第一臺激光器——紅寶石激光器，不同的激光器如雨后春筍開始發展了起來。與傳統的固體激光器相比較，光纖因具有較大的體積面積比，從而具有優良的散熱性能。光纖激光器也因其結構緊湊、光束質量好，單色性好、穩定性高等顯著優勢，在汽車制造、材料清洗、精細加工，以及激光武器等領域具有廣泛的應用。

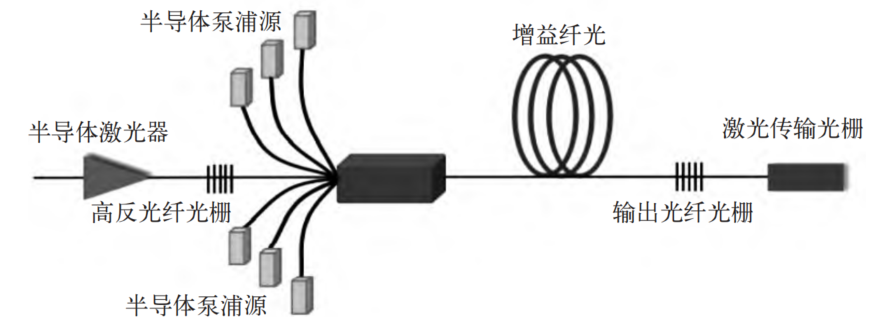

光纖激光器通常采用線性諧振腔結構，主要由一對光纖光柵、增益介質和泵浦源組成，如下圖所示。

典型光纖激光器光學系統

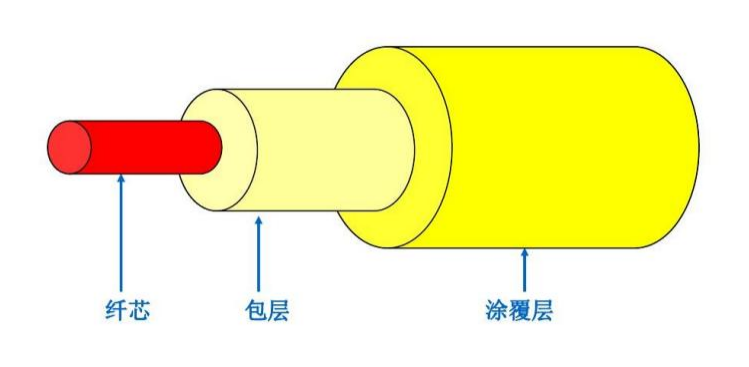

光纖光柵是對特定激光波長具有一定反射率的光纖器件，在線性諧振腔中起到腔鏡作用，對激光進行模式選擇，使諧振腔內形成穩定的激光振蕩。常規光纖通常由內到外包含纖芯、包層和涂覆層。

典型的光纖結構

增益介質為稀土摻雜光纖，泵浦光耦合到稀土離子摻雜的光纖時，稀土離子會吸收泵浦光，光子向激發態躍遷，摻雜光纖在其中起到光放大的作用。光纖中常見的摻雜離子有鉺、鐿、釹、銩、鈥、釤等。

泵浦源通常選擇半導體激光器，源通過泵浦耦合技術將半導體激光器中的激光通過耦合器耦合入雙包層光纖的內包層中。

光纖激光器的熔接點

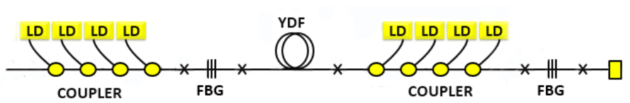

光纖激光器的泵浦總的來講分為端面泵浦技術和側面泵浦技術。下圖為典型的側面泵浦光纖激光器結構。畫叉處為連接光纖激光器三部分的五個熔接點，不同位置熔接點導光特性不同。

側面泵浦光纖激光器結構圖

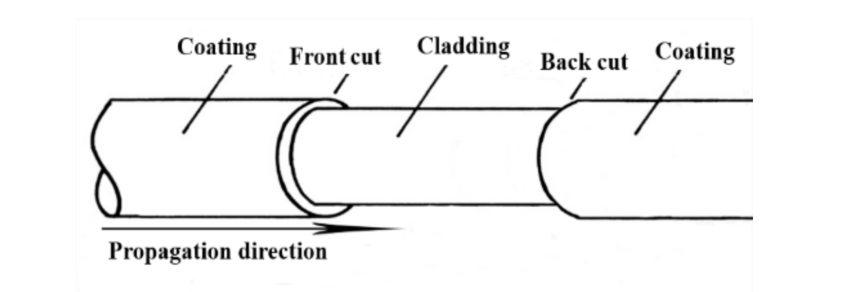

高功率光纖激光器的熔接一般為雙包層光纖的熔接。光纖熔接點未二次涂覆前如下圖所示。其主要由前涂覆層切口，后涂覆層切口，熔接點三部分組成。涂覆層材料一般為摻氟丙烯酸酯等紫外光固化材料。這類材料一般具有較低的熔點（通常在 130℃左右）。光纖熔接時溫度約 1700℃，因此光纖熔接前需要剝除涂覆層。

高功率光纖激光器熔接點

光纖熔接及檢測過程

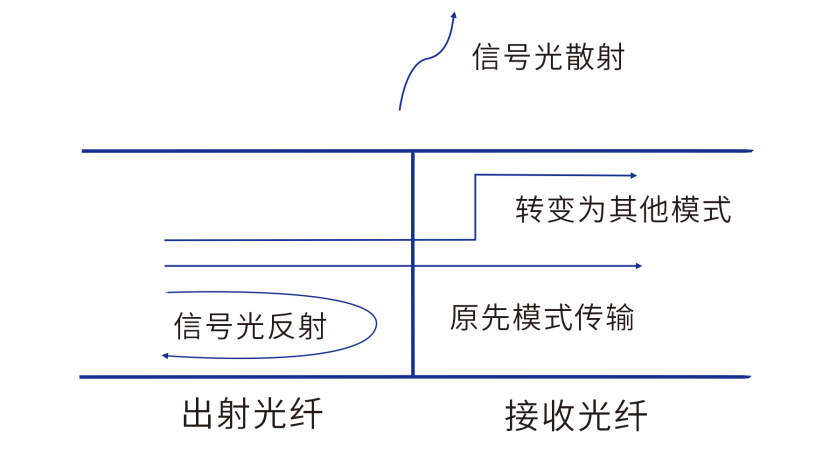

光纖的熔接點的作用是將一根光纖中的電磁波傳遞到另一根光纖中。然而，同一個熔接點可能同時存在包層導光和纖芯導光，不同位置的熔接點的纖芯和包層能量比例不相同。導致光波模式變化的原因主要是折射率輪廓的變化和光纖熔接面折射率突變。不同的導光作用的熔接點損耗的機理不盡相同。如下圖，光在光纖熔接點處有三種傳播方式。

①入射光由于熔接點邊界條件的突變轉變?yōu)樯⑸涔馍⑸涑龉饫w。

②入射光由于熔接點邊界條件變化轉變?yōu)槠渌�高階模式的光波。

③入射光由于截面折射率突變反射回前光纖中。

光纖熔接點光波變化

由于散射光在光纖涂覆層之間反射吸收。當激光器傳輸功率較高時，涂覆層吸收的光能量會聚集在熔接點附近。又因?yàn)楣饫w橫截面積非常小，因此微小的光散射很容易造成光纖熔接點局部的高溫，從而影響激光器壽命和激光器輸出功率的穩定。

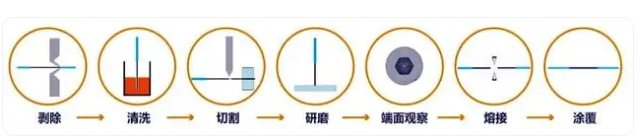

光纖熔接過程是一個復雜的過程。一般情況下，光纖熔接可以被分解為一系列基本程序。光纖熔接的步驟主要包括六個：剝除涂覆層，清潔光纖，切割光纖，對齊光纖、熔接光纖、涂覆光纖。在每一個步驟中都可能存在對光纖的損毀，例如，剝除涂覆層時，常見的是鉗口和光纖包層的接觸造成的損傷，其次是整個剝除段上的包層劃傷。良好的剝除效果能有效避免高功率激光器等應用中發生漏光和燒光纖的情況；清潔時也有可能因?yàn)榱Χ冗^大導致碎屑劃傷光纖，產生裂紋。

光纖熔接步驟

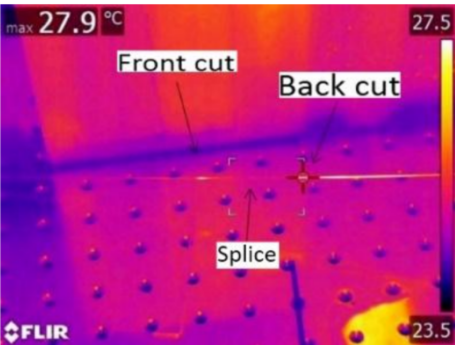

下圖為光纖熔接點在紅外熱相儀測試下光纖熔點的溫度分布情況。對于光纖切口漏光主要有很多原因，可能是涂覆層傳導的光切口處散射出去；也可能是包層模場能量在邊界條件變化時（由涂覆層變?yōu)榭諝猓┮徊糠止庑孤冻鰜怼?/p>

高功率光纖激光器熔接點溫度分布圖

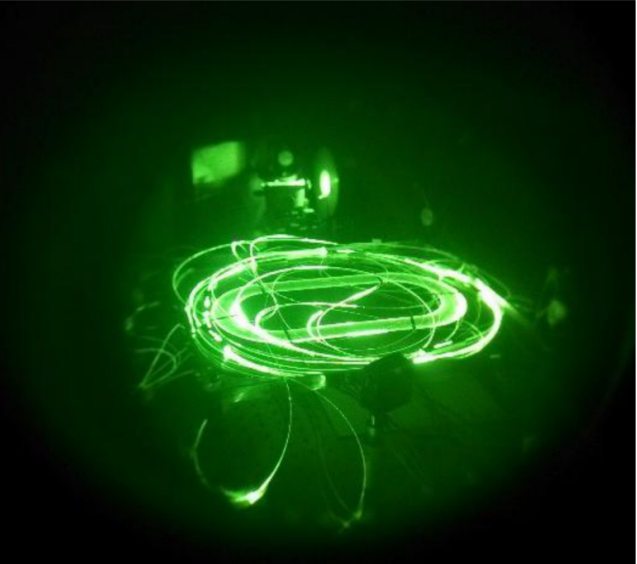

下圖是紅外相機下的光纖激光器。從圖中可以看出光纖激光器每一部分都有輻射模式射出光纖，而且彎曲的位置更加明亮。關鍵位置的熔接點（泵浦進摻雜光纖的熔接點）熔接質量影響激光器的輸出功率、整體溫度和使用壽命。

紅外相機下的光纖激光器

是否漏光直接決定激光器光纖的品質和使用壽命。在使用過程中如能用短波紅外相機檢測整段光纖，尤其是光纖熔接點處�？梢约皶r(shí)發現漏光處，盡早做好防護，避免光纖損毀。

短波紅外相機在激光領域的拓展應用

①光纖斷點、銳彎檢測

光纖是現代通信網絡的關鍵介質，其可靠性直接決定著整個網絡的穩定性。光纖斷裂會導致信號中斷，影響通信質量。因此，在光纖通信和光纖激光器生產制造過程中，對光纖進行及時全面的檢測至關重要。利用短波紅外相機可以有效且直觀地觀察光纖斷點問題，并準確確定故障位置，有助于確保光纖系統的整體性能與質量。此外，由于短波紅外成像原理更接近可見光，在成像分辨率和細節方面具備顯著優勢。

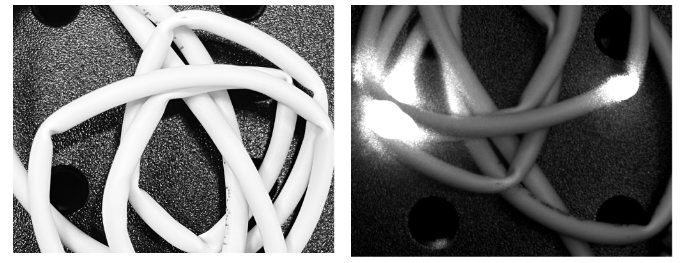

左圖可見光成像；右圖短波紅外相機成像

②顯微成像檢測

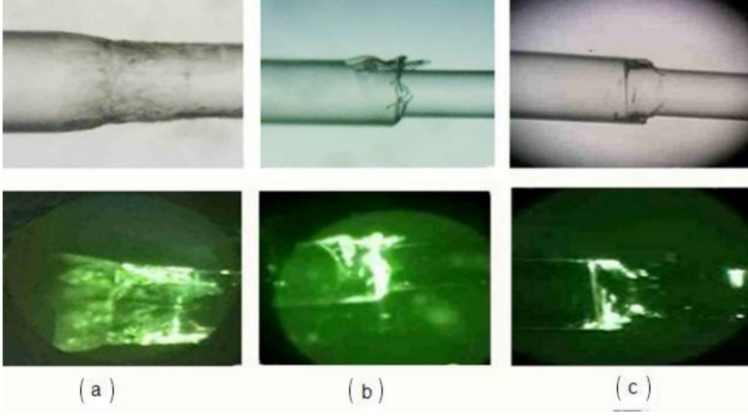

紅外相機配合紅外顯微鏡頭，可以對光纖熔接點進行顯微成像。如下圖所示，上排為可見光成像、下排是顯微紅外成像；左、中、右分別對應剝除器、光纖剝線鉗和刀片三種不同剝除方法。圖中發亮的位置表示有光散射出來，顯而易見，錐形結構（a）有較大的漏光面積，而且涂覆層較薄時，模場不穩定容易導致包層光泄漏。光纖剝線鉗剝除會造成切口處褶皺，涂覆層斷裂。這種結構會引起涂覆層光波在切口處小空間內多次反射。刀片切口整齊沒有褶皺，刀片漏光面積最小。可見，紅外顯微系統在觀察剝除口的漏光情況、分析漏光原因以及對比不同剝除方法方面起到了不可或缺的輔助作用。同時，在半導體檢測、生命科學等領域，紅外顯微技術也應用廣泛，拓寬我們的視界。

不同剝除方法a)藤倉涂覆剝除器b)光纖剝除鉗c)刀片

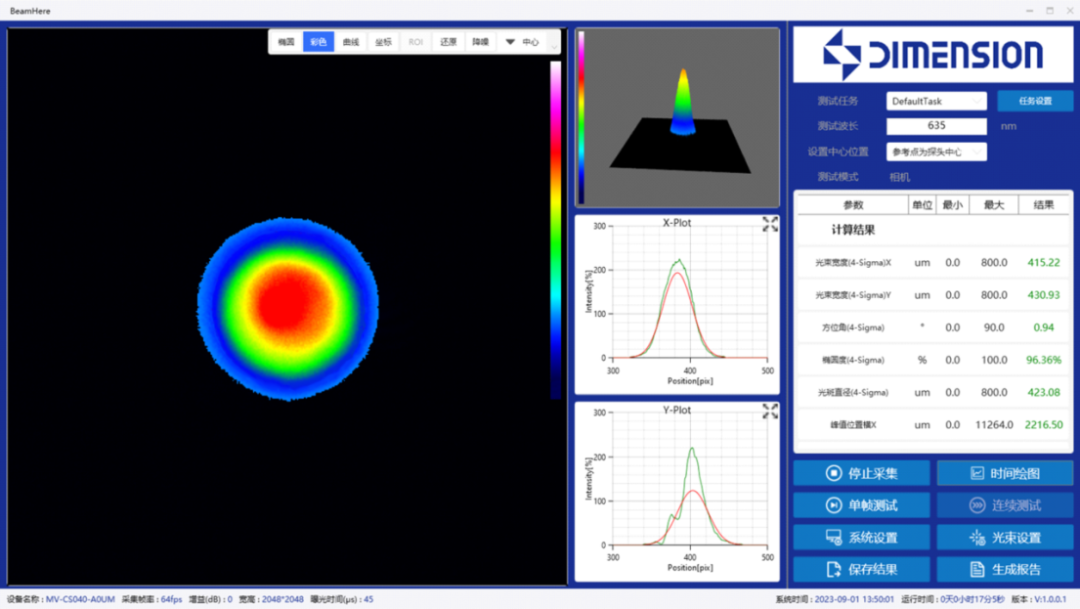

③激光光束質量分析

高效準確的測量與分析是充分利用激光的前提。相機式光斑分析儀以短波紅外相機為核心器件，能夠?qū)崟r(shí)顯示光束形狀、大小和光斑能量分布的2D和3D圖像。通過結合M²測試模塊，還可以進行激光傳播質量檢測，測量M²、發散角、束腰位置和束腰直徑等光束質量特性參數。該技術在激光加工、增材制造、半導體、生命科學和通信領域廣泛應用，在400-1700nm寬光譜范圍內展現出其卓越之處。

本文提供了短波紅外相機在激光領域中應用的一點思路和可能性。
