眾所周知，由于碳纖維增強復合材料（CFRP）自身的高硬度和高耐磨性等特點，想要對其進行高效率和高精度地加工是一項非常具有挑戰性的任務，傳統的加工方法會存在諸如加工速度慢、熱損傷、對材料性能產生不良影響、加工精度不足等問題。由瑞士Synova公司發明的水導激光技術，將水刀和激光的優點整合在一起，可以完全避免這些加工缺陷，完美適配CFRP的高效精密加工需求。

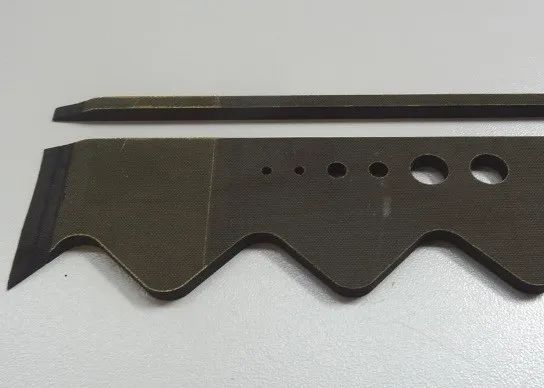

圖1 使用水導激光技術加工的CFRP層壓板示例

水導激光技術是通過水射流對激光進行引導的新型激光加工技術，其工作原理如圖2所示。激光束通過透鏡聚焦于壓力水槽的噴嘴處，水槽中的壓力水在噴嘴的下面形成1個頭發絲般粗細的低壓水射流，激光束被完全包含在水射流中，并在空氣/水界面處以全反射方式沿水射流傳播，這樣就可以通過低壓水射流引導激光束，且只產生極小的能量損失。被加工材料吸收激光脈沖的能量而熔化或氣化，水射流沖走被熔化的材料，實現對材料的激光加工。而在兩個激光脈沖之間，水射流對被加熱的工件進行冷卻，防止被加工材料因受熱而發生結構變化。

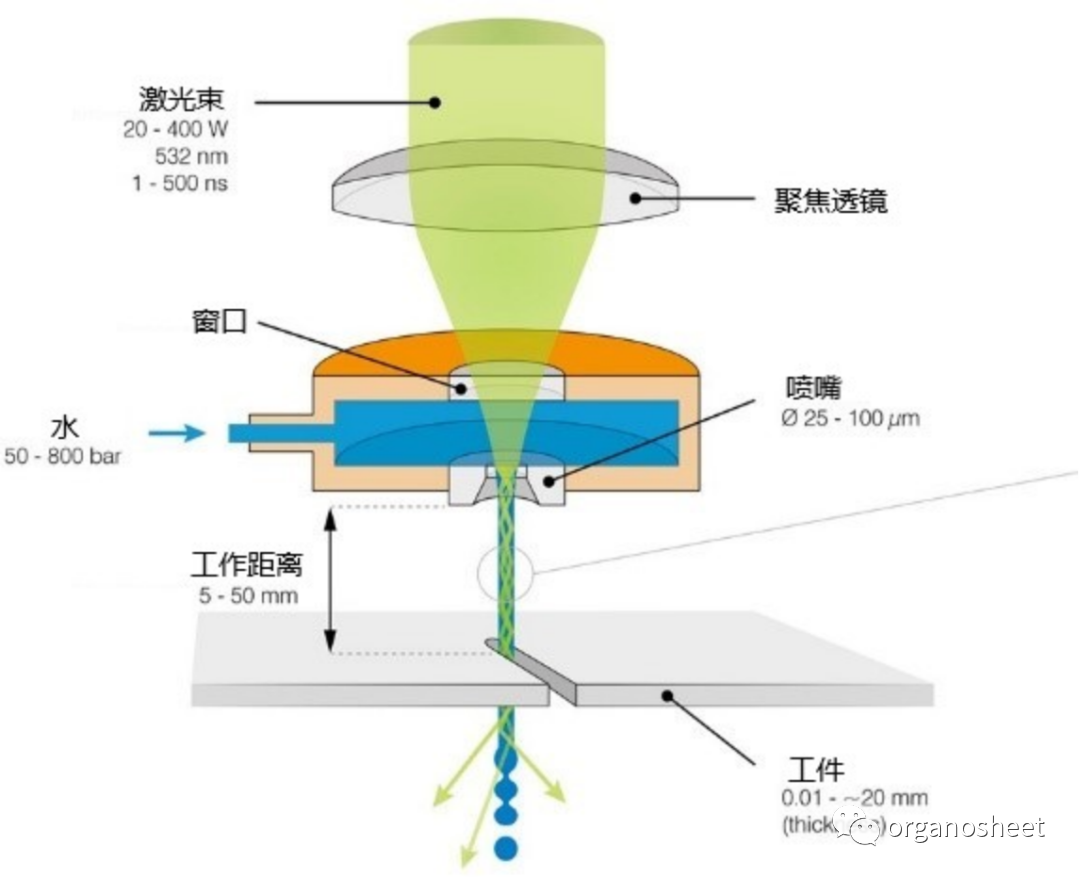

圖2水導激光技術工作原理

水導激光技術中水射流的直徑在一定的長度范圍內是穩定不變的，這個長度取決于噴嘴的直徑和工作水壓，最長可達到水射流直徑的1000倍左右，因而這種水射流引導的激光束的工作距離最長可以達到幾個厘米，遠大于傳統激光加工技術的工作距離，而且還不需要聚焦控制系統。若超過這個穩定長度后，水射流的形狀將不再成圓柱狀，而是變成液滴，這時激光束將以漫反射方式離開水柱，激光束的能量分散，不會產生對材料的燒蝕。由于激光束的直徑只取決于噴嘴孔的直徑，因而傳統的激光切割加工遇到的問題，如激光束橢圓度、散光和偏振等引起的不連續性以及方向依賴性將不再存在。水射流的作用除了引導激光束之外，它還能起到冷卻工件、清除熔化的材料、減少粉塵污染等作用。水射流采用去離子水或者過濾水，水壓根據實際應用通常定在20-500bar之間。水射流非常細，其直徑約為25-75μm，故水射流對工件的作用力可以忽略不計，耗水量也極低，通常約為2-3L/h。

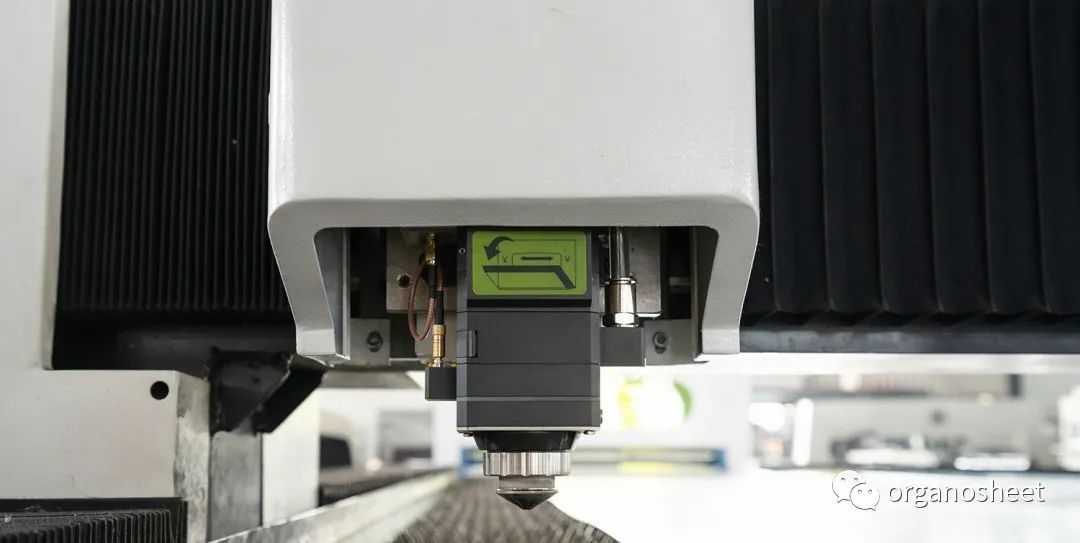

圖3 水導激光刀頭部分

由于水導激光的技術全能性，其可以加工各種厚度范圍的各種難加工復合材料，同時還不會產生熱影響區和微裂紋等缺陷。因此，水導激光技術可以完美地滿足幾乎所有CFRP零件的復雜和精密的加工需求。相比傳統激光加工技術，水導激光技術有以下幾點優勢：

■水射流是圓柱體結構能使傳導的激光平行輸出，所以激光切割面高度平行，不產生坡度；

■加工深度取決于水流長度，長度可以超過幾個厘米，而且不需要昂貴的聚焦光學系統，切割厚的或非平面的零件也不必考慮焦點；

■水導激光降低了脈沖激光加工對材料的熱損傷，提高了切割邊緣的均勻性；

■因加工表面有水的存在，有效防止了激光燒蝕后熔融物附著在加工表面。

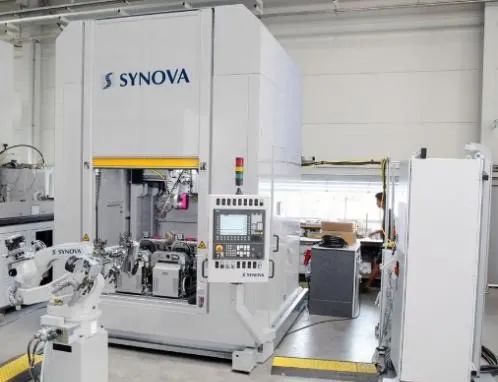

圖4 Synova集成了水導激光技術的五軸CNC和龍門機床設備

Synova公司已經將水導激光技術集成到五軸CNC和龍門機床設備中，可以適用于加工各種形狀和尺寸的CFRP零件。為了實現工業4.0功能，激光功率計、定位傳感器和自動噴射角度校也正被集成到水導激光技術系統中。這套系統非常靈活，可以作為一個獨立的系統整合到零件生產過程中，或作為全自動生產線的一部分，無需操作人員實現大批量生產。對于復合材料，水導激光技術通過更快的生產速度、更低的運營成本、更高的可靠性和更大的產能來降低制造成本。隨著新材料、市場和有競爭力的金屬技術的不斷發展，這種效率確實是復合材料發展所需要的。

參考文獻&素材來源

[1]Fusing waterjet, laser for efficiency in CFRP/CMC machining [J/OL]. CompositesWorld. 2019-5-2. https://www.compositesworld.com/articles/fusing-waterjet-laser-for-efficiency-in-cfrpcmc-machining

[2]符祚鋼 微水刀激光加工技術及其應用〔J〕世界制造技術與裝備市場 2009

[3]胡澤先 微水刀激光切割工藝〔J〕商品與質量 2020

[4]水導激光，“完美”的精密加工技術？[J/OL] https://www.sohu.com/a/641473413_121119000
