激光焊接屬于熔化焊接，以激光束為能量源，沖擊在焊件接頭上。激光焊接屬非接觸式焊接，作業過程不需加壓，但需使用惰性氣體以防熔池氧化，填料金屬偶有使用。激光焊能進行精確的能量控制，因而可以實現精密微型器件的焊接，且它能應用于很多金屬，特別是能解決一些難焊金屬及異種金屬的焊接。

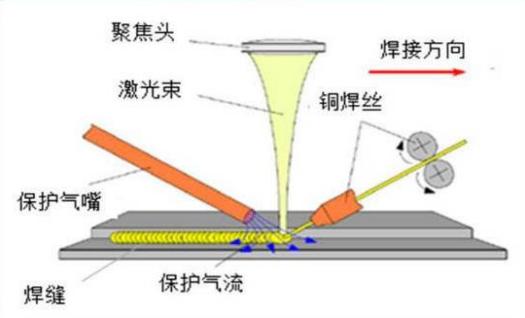

激光釬焊是激光焊接技術中的一種，激光釬焊焊接原理：利用激光光束作為熱源，聚焦后的光束照射在填充的焊絲表面上，焊絲在光束能量持續加熱下熔化形成高溫液態金屬，液態金屬浸潤到被焊零件連接處，在適當?shù)耐獠織l件下，使之與工件間形成良 好的冶金結合。需要注意：工件間的連接是通過釬料熔融金屬實現的，且母材本身不應被激光嚴重熔蝕損傷。

優點：能量密度高，變形小，熱影響區非常窄，焊縫的深寬比很高，具有高的焊接速度，易實現自動控制。缺點：由于焦點直徑很小，所以焊縫橋聯能力很差；另激光器的能量轉換效率低。

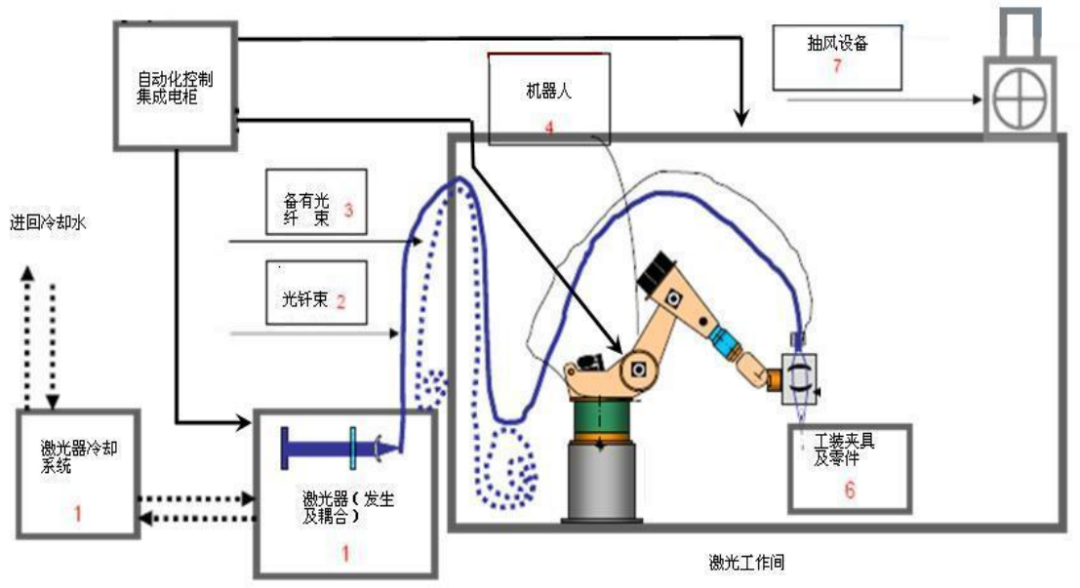

激光釬焊系統主要由激光發生器及冷卻系統、激光釬焊頭、送絲機構、機器人 、工裝夾具、除塵系統、控制系 統等構成。

激光發生器及冷卻系統。激光發生器是產生激光的裝置，是激光釬焊系統中提供焊接能源的裝備。

激光釬焊頭。主要由準直模塊，控制模塊，聚焦模塊，焊縫跟蹤模塊，氣簾模塊等部分組成。

送絲系統。送絲系統擔負著在焊接時 穩定送出焊絲的職責。采用推拉式送絲機構，以保證焊絲良好的準直性及 送絲速度的穩定。如需預熱，則增加熱絲電源。

機器人。運動系統，實現焊接軌跡的行走，同時承載激光釬焊頭及附屬裝置、水氣電路等。機器人負責執行焊接工藝并與自動化系統對話，調用系統中的焊接工藝參數。

控制系統。自主工藝柜通過工業總線控制機器人、激光器、釬焊頭、送絲機及預熱系統的時序動作，來完成焊 接工作。生產主線PLC通過工業總線 與機器人進行信號交換 。

01 新能源汽車發展現狀

2021年中國新能源汽車銷量歷史性突破350萬輛，增長率達到157.5%，同時，市場占有率也不斷提升，2021年達到13.4%；新能源汽車已經成為我國汽車行業的重要增量，對汽車產業發展具有重要意義。

當前，我國新能源汽車已進入全面市場化拓展期，動力電池產業正處于大規模發展和應用的重要關口，機遇和挑戰并存。相關數據顯示，2022年上半年我國新能源汽車產量為266.1萬輛，銷量260萬輛，市場滲透率達21.6%。截至今年6月底，我國動力電池裝機量累計達531.9GWh，保持全球領先。在車用動力電池方面，今年上半年我國動力電池裝車量110.1GWh，同比增長109.8%。其中，三元電池裝車量占比41.4%，同比增長51.2%；磷酸鐵鋰電池裝車量占比58.5%，同比增長189.7%。

據預測，2022年，中國新能源汽車銷量有望突破550萬輛，帶動中國動力電池出貨量超過450GWh；同時，受海外市場訂單帶動，主流動力電池企業將迎來較大規模的產品出口。

02 激光焊接在汽車行業的應用

激光焊接屬于熔化焊接，以激光束為能量源，沖擊在焊件接頭上。激光焊接屬非接觸式焊接，作業過程不需加壓，但需使用惰性氣體以防熔池氧化，填料金屬偶有使用。激光焊接能進行精確的能量控制，因而可以實現精密微型器件的焊接，且它能應用于很多金屬，特別是能解決一些難焊金屬及異種金屬的焊接。

由于激光焊接速度快、易于實現遠程控制和自動化生產，因此被較多應用在汽車制造和新能源電池生產等自動化程度較高的產業當中，隨著近年來新能源汽車市場的發展，同時也帶動了激光焊接設備的市場需求。數據顯示2013年-2019年間我國激光焊接設備的市場規模從15.6億元一路上漲至101.3億元。在汽車行業的主要應用工藝主要包括不等厚板的激光拼焊、車身總成與分總成的激光組焊、汽車零部件的激光焊接。而在動力電池領域的防爆閥密封焊接、極耳焊接、軟連接焊接、安全帽點焊、電池殼體密封焊接、模組及PACK 焊接等工序，都以激光焊接為最佳工藝。激光焊接技術在汽車車身上應用，可做到減輕車身重量以達到省油的目的；激光焊接技術的牢固性和輕量性，可提高車身一體化程度；激光焊接技術的精度高和效率高特性，可以在生產中提高效率的同時保證其安全穩定性。汽車在行駛的時候由于地面的顛簸擠壓，每一個零部件和架構都在承受不同程度沖擊，這就需要汽車整體的結構精密強度要很高。采用現在的激光焊接技術，其動靜態剛度較其他焊接工藝可得到超過50%的提高，降低了行駛過程中的噪音以及震動，改善了乘坐的舒適度，同時也提升了汽車的安全性能。

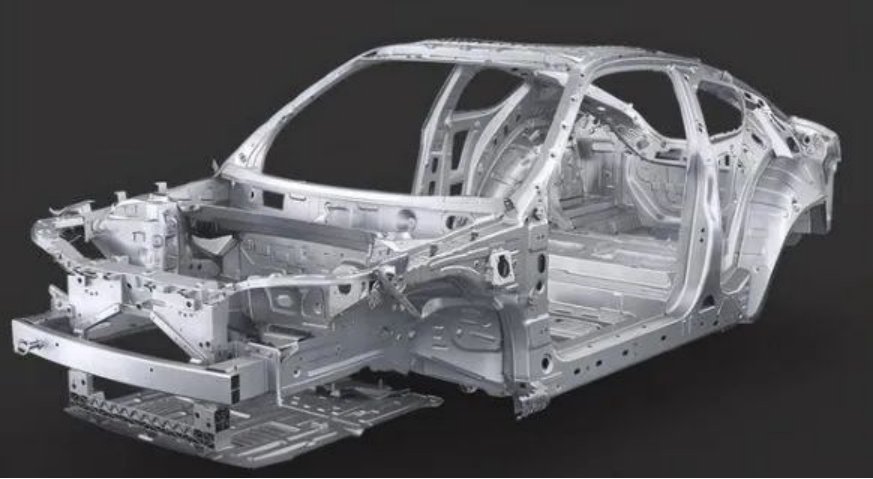

1．車身焊接

汽車工業中的激光焊接大量用在車身沖壓零件的裝配和連接上。主要應用包括車頂蓋激光焊、行李箱蓋激光焊及車架激光焊接；另一項比較重要的車身激光焊接應用，是車身結構件（包括車門、車身側圍框架及立柱等）的激光焊接。采用激光焊的原因是可提高車身強度，并可解決一些部位難以實施常規電阻點焊的難題。激光自熔焊，即焊接的兩部分或多個部分自身融化后形成一個整體，無需添加焊絲和其他輔助材料，多個部分焊接后自熔成一個整體。激光自熔焊在汽車車身制造中主要分為兩大部分，車身組焊和拼焊。車身組焊：車身組焊主要有頂蓋和側圍的立柱，后擋板，車身支架及車門焊接，隨著產品更替的需求，激光焊接越來越廣泛地應用于汽車領域，組焊已經被大部分廠商所接受，目前只有沃爾沃仍在堅持使用激光自熔焊；側圍方面福特SUV和轎車分別有一款使用激光自熔焊，大眾的很多車型也在使用。

2．不等厚激光拼焊板

車身制造采用不等厚激光拼焊板可減輕車身重量、減少零件數量、提高安全可靠性及降低生產成本；拼焊板是由強度、厚度和涂層都不同的鋼材焊接而成，激光焊因其速度快，精度高，焊縫小而被廣泛應用，目前的汽車拼焊板大部分都采用激光焊接而成。相比老款車身的純鋼板，拼焊板有三點優勢，車身重量輕，采用焊接的方法使板材更薄，以此來減車身重量；整體強度高，車身通過焊接板組成后，強度甚至超過母材本體，增加了車體的安全性；成本相對低，焊接強度、精度都高于傳統材料，減少了零件使用的同時也能保證性能。采用激光拼焊板應用于車身制造，可以減少零件、模具及焊接工裝數量，降低車身自重和成本，并提高產品的市場競爭力。拼焊板在汽車自車身中的主要應用，主要應用在覆蓋件居多，也有些使用在結構件上。

汽車中拼焊板的焊縫主要分為以下三種：?jiǎn)螚l直線焊縫；復數直線焊縫；非直線焊縫。其中以單條直線焊縫類型應用最多，生產工藝也相對簡單。非直線焊縫最復雜，一般根據沖壓件成型后的形狀設計焊縫，從而提高產品的強度和沖壓性能。由于汽車拼焊板后續都要進行沖壓成型，所以對拼焊板的成型質量和缺陷控制要求特別嚴格。主要包括外觀（結疤、裂縫、夾雜、孔洞和劃傷等）、焊縫成形（焊縫寬度、焊瘤凸出、焊縫有效深度、背面斷差和焊縫錯邊等）和力學性能等（對焊縫進行拉伸、杯突、硬度和彎曲等測試）方面的要求。例如，要求在拉伸性能測試中在非焊縫區域斷裂，杯突試驗中開裂的區域不能在焊縫或杯突值大于規定值。

3．齒輪及傳動部件焊接

除此之外，變速箱的多種零件都可以在這臺設備上完成焊接加工，特別是轎車變速箱中的差速器殼和驅動軸等，經常是單個零件生產完畢后再互相接合并焊接而成。

03 激光焊接汽車車身的優勢

1．非接觸式加工激光焊接在汽車制造中最重要的優點體現在先進的非接觸式加工方式�？柯萁z緊固、膠粘連接等傳統加工方法并不能滿足現代汽車制造中對精密性和堅固性的要求，并且新材料的應用，也讓傳統加工方法略顯劣勢。激光焊接是無接觸性的，在加工過程中，可以不觸碰產品就能實現精密焊接，在連接的堅固性、無縫性、精密性和清潔性上實現了工藝的跨越式進步。

2．激光焊接提升汽車輕量化采用激光焊接可以在汽車制造中用更多的沖壓件代替鑄造件，用連續的激光焊縫代替分散的點焊縫，可以減少搭接寬度和一些加強部件，降低車身結構本身的體積，從而減少了車身的重量，滿足了汽車節能減排的要求。

3．提升車身裝配精度和剛度一輛汽車的車身加底盤共有數百上千種零件，如何將其連接在一起對整車車身的剛性有著直接的影響，采用激光焊接幾乎可以把所有不同厚度、牌號、種類和等級的金屬材料連接在一起，焊接的精度和車身的裝配精度大大提高，車身剛度提升30％以上，從而提高了車身的安全性。

4．激光混合焊接提升工藝穩定性與純激光焊接技術相比，利用激光混合焊接技術可大大提高鈑金件縫隙的連接能力，從而使得企業可以更加充分地利用激光高速焊接時電弧焊接的工藝穩定性。

如今激光焊接應用于汽車車身生產已經成為一種趨勢，采用激光焊接不僅可以降低車身重量、提高車身的裝配精度，同時還能大大加強車身的強度，在用戶享受舒適的同時，為其提供更高的安全保障。汽車配件激光焊接機采用機器人智能化操作，通過準直鏡準直平行光，聚焦于工件上實施焊接的一種激光設備。搭配簡便式萬向儀器，可以對大型模具難以接近的焊接精密部位，實行柔性傳輸非接觸焊接，具有更大的靈活操作性。
