中紅外梳狀光譜技術，為用于金屬材料表面硬化的等離子體氮化過程的動態控制，開辟了新道路。

等離子體科學、工業表面硬化和頻率梳，乍一看，這三者好像風馬牛不相及。但一個項目聯盟正在匯集來自萊布尼茨等離子體科學與技術研究所（INP）、neoplas control、RÜBIG和Menlo Systems的專家，研究如何解決基于等離子體的表面處理過程控制中的一個盲點。他們的目標是大幅減少能源和資源的使用，并在環境可持續性方面制定新標準。

等離子體

等離子體（見圖1）是物質在高溫條件下，處于高度電離的一種存在狀態，被稱為物質的第四種狀態。等離子體由原子、離子、電子和激發態原子、離子組成，總體呈電學中性和化學中性。從技術上講，可以通過對物質進行驟然加熱或暴露在強電磁場中，來產生等離子體。

圖1：等離子體是帶電粒子（即離子和電子）的準中性介質，但通常也是中性原子和/或分子的一些混合物。它們特有的典型輝光是由激發物種的輻射引起的。（圖片來源：RÜBIG）

值得注意的是，等離子體是物質狀態中的一種“隱藏冠軍”，因?yàn)橛钪嬷?9%以上的可見物質都處于等離子體狀態。另一方面，人工產生和技術應用的等離子體大多更難被看到，因?yàn)樗鼈兇蠖嚯[藏在設備或產品內的某個地方。等離子體的技術應用非常多樣化，與日常生活息息相關，其涉及的領域從農業、醫學和生命科學到等離子體氮化等材料處理技術。[1]

等離子體氮化

所謂的氮化和氮碳共滲工藝，是通過氮和/或碳的擴散來提高金屬表面的硬度、耐磨性和疲勞強度。等離子體氮化能使金屬表面具有更高的耐磨性，這在汽車、航空航天以及工具制造等眾多工業領域，都有很高的需求。在鋼鐵氮化的不同工業工藝中，氣體氮化是最古老的氮化技術，目前仍然有著最廣泛的應用。本質上，氣體氮化是在高溫下進行的，使用氨作為主要氮源。氨的加熱非常耗能，而且在氧氣存在的情況下有爆炸風險，因此必須采取昂貴的安全預防措施。更為嚴重的是，在這個過程中氮氧化物和碳氧化物的高排放對環境并不友好。

在等離子體氮化中（見圖2），氮化介質的反應并不是由高溫激發的，而是由等離子體產生的反應物質引起的，即擴散到工件表面的離子和自由基。工件在氮?dú)夂蜌錃獾拳h(huán)境友好氣體的低壓放電下進行處理，從而避免使用有毒的氨（在氣體氮化中很常見）。

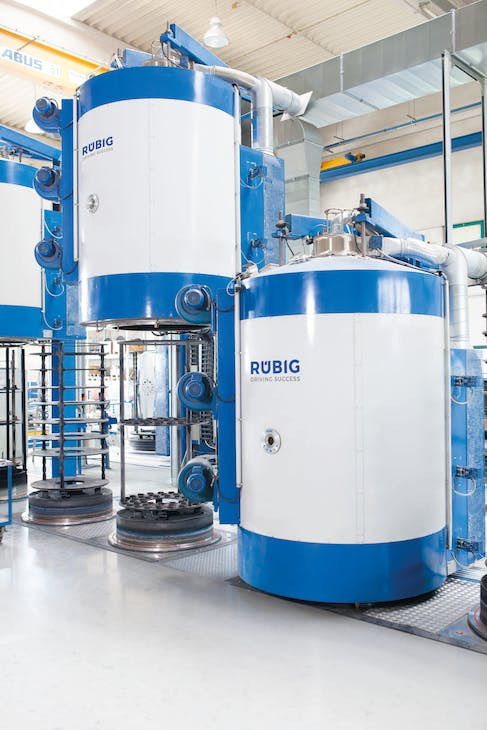

圖2：工業等離子體氮化室。在操作中，腔室內工件氮化的典型條件包括幾毫巴的壓力和幾百攝氏度的溫度。（圖片來源：RÜBIG）

等離子體氮化的最大優勢之一，是其更好的能源和資源效率，以及更小的環境影響。例如，等離子體氮化中的材料消耗，大約比氣體氮化少10倍，并且氮、碳氧化物的排放量要低三個數量級以上。此外，等離子體氮化不需要特別的安全預防措施（工藝氣體是非爆炸性的），需要更少的空間（因?yàn)樾枰�更小的�?chǔ)氣罐），并且通�？梢院苋菀椎丶�成到現有的工廠基礎設施中（不會使用或產生任何有毒煙霧）�？偟膩�(lái)說，等離子體氮化是一種創新的環保解決方案，其大大減少了能源和材料的使用。

用于過程控制的激光光譜學

工藝控制是等離子體氮化的一大挑戰。到目前為止，基于經驗值的靜態過程控制只能對復雜的過程化學提供有限的見解，這阻礙了過程優化和更好方法的開發。對于動態閉環過程控制，顯然需要對等離子體產生的反應性分子物種進行原位濃度測定。然而，到目前為止，此類調查大多來源于科學研究機構的工作。

基于激光的吸收光譜（LAS），是原位測定過程相關分子的一種選擇方法。在中紅外（mid-IR）光譜區，這些分子表現出強烈的吸收截面。LAS是非侵入性的，能夠在無需校準的情況下提供絕對濃度，并且具有優異的選擇性和靈敏度。使用窄帶連續波（CW）激光器，已經成功地對等離子體中的穩定物種和瞬態物種進行了定量原位檢測。[2]然而，這種CW激光器典型的窄光譜工作范圍，限制了每臺激光器可追蹤的物種數量。

根據經驗，使用窄帶CW激光器，通過LAS方法，每臺激光器可以檢測到一個物種。為了檢測幾個與工藝相關的物種，光譜儀需要配備相應數量的激光源，這將會增加成本和復雜性，并且容易出現問題。這種方法也不會提供關于旋轉和振動溫度的信息，因?yàn)槊繂蝹�(gè)分子物種的覆蓋吸收躍遷的數量有限。總之，這就是頻率梳發揮作用的地方。

中紅外頻率梳

如圖3所示，頻率梳本質上依賴于鎖模脈沖激光器，其發射超穩定的超短脈沖串。一旦脈沖重復率和載波包絡相位（φCE）完全穩定，脈沖串將在頻域中轉換為“一個由等距的窄譜線組成的較寬的梳狀頻譜”，即頻率梳。

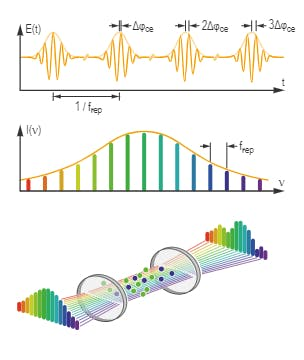

圖3。從上到下：頻率梳本質上依賴于脈沖激光器，其發射超穩定的超短脈沖串。一旦脈沖重復率和載波包絡相位（φCE）完全穩定，脈沖串（在頻域中）轉換為由等距的窄譜線組成的較寬的梳狀頻譜。頻率梳取代了數千個同時發射的連續波激光器，為記錄分子吸收線形狀提供了一種便捷方法。（圖片來源：Menlo Systems）

頻率梳突破了頻率計量的極限，提供了一種實現氣體和等離子體分子光譜的新方法。直觀上，頻率梳取代了數千個同時發射的CW激光器，為記錄分子吸收的線形提供了一種便捷方法。然而，實現工業上可行的頻率梳光譜依然面臨相當多的挑戰，尤其是在中紅外光譜范圍內。

首先，產生超穩定脈沖串背后的技術，對于實現穩健、可靠和隨時可用的儀器至關重要。對于工業應用，考慮到應用環境惡劣，因此要求尤其嚴苛。這推動了光纖激光器架構的設計，以實現特別穩健的飛秒脈沖產生。[3]

其次，請記住，頻域中梳狀譜線的間距由脈沖重復頻率決定。換句話說，激光器需要工作在能夠足以捕獲頻域中的某些光譜特征的重復頻率下。針對等離子體氮化過程的典型條件（壓力幾毫巴，溫度幾百攝氏度），吸收線輪廓表現出幾百兆赫的加寬。在能夠?qū)崿F(xiàn)足夠的光譜分辨率的情況下，這使可接受的重復頻率處于100MHz或以下的范圍內。

總之，在中紅外范圍內產生合適的頻率梳并不容易�；�本上可用的直接脈沖中紅外激光源，要么不能實現所需要的重復頻率、無法實現足夠的功率水平，要么過于復雜和龐大，或者以上兩者兼而有之。

由于缺乏能夠直接產生中紅外輻射的合適的激光介質，因此通常對摻鉺或摻鐿飛秒光纖激光器進行非線性頻率轉換，來獲得中紅外激光。在圖4中，使用最先進的摻鐿飛秒光纖激光器作為主要泵浦源（1040nm）。摻鐿飛秒光纖激光器的輸出被分成兩路，其中一路通過孤子自頻移現象（一種可以在光子晶體光纖中利用的功率相關效應）略微向更長的波長移動；接下來，將偏移波與基波重新組合以產生差頻（在周期性極化的鈮酸鋰晶體中），這樣通�？梢詫�(shí)現平均功率100mW的中紅外輸出。值得注意的是，這種基于差頻生成的頻率梳是“無偏移的”，這意味著穩定要求大大簡化。

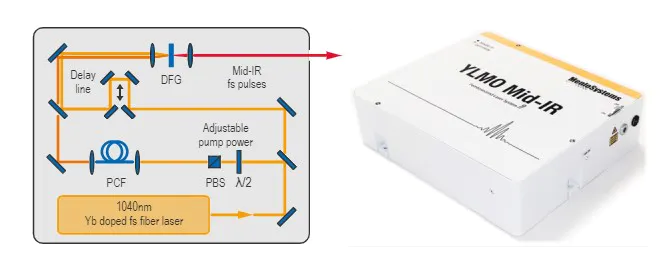

圖4：左圖是摻鐿飛秒光纖激光器作為主要泵浦源的中紅外頻率梳產生方案。初始輸出被分成兩路，一路向更長的波長稍微偏移。偏移后的波與基波重新組合以產生差頻（DFG）。通常在遠高于100mW的平均輸出功率下，可以實現3~5µm的調諧范圍。右圖顯示了商業化的產品。

在惡劣的工業環境中測試

圖5顯示了將中紅外頻率梳與交叉色散型光譜儀相結合，來探測等離子體氮化過程的基本實驗方案。所使用的中紅外頻率梳通常覆蓋遠高于100nm的光譜帶寬，允許同時檢測等離子體中的多種物質。

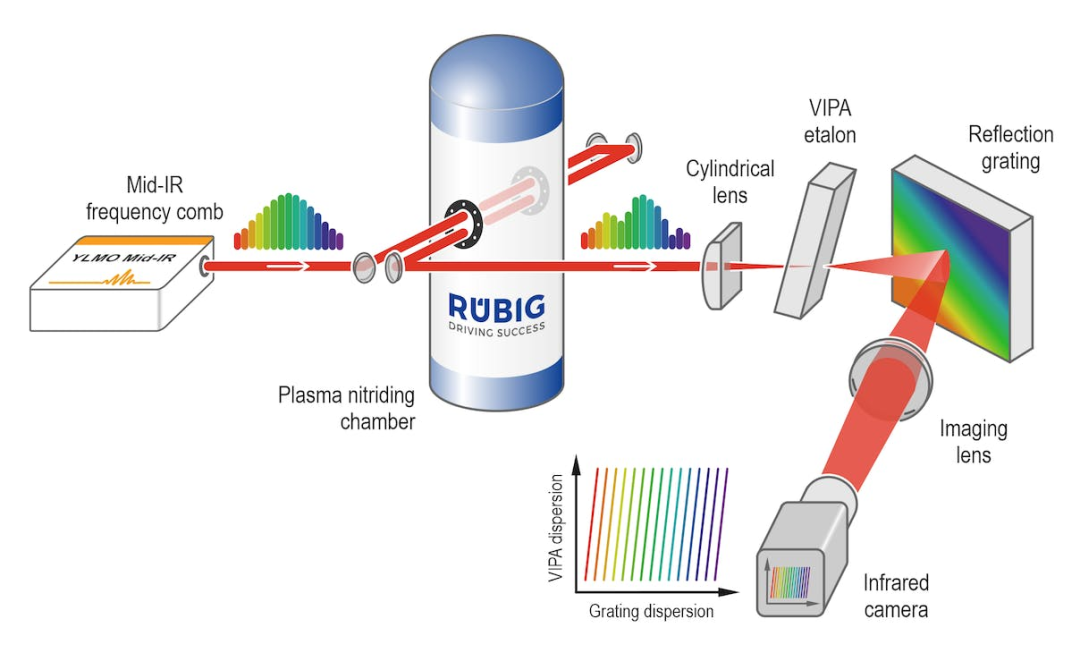

圖5：通過中紅外頻率梳與交叉色散型光譜儀相結合，探測等離子體氮化過程的實驗方案。虛擬成像相控陣（VIPA）將透射光分散到垂直方向以形成條紋。結合光柵（用于水平色散），整個光譜可以用紅外相機記錄為2D圖像。（圖片來源：Menlo Systems）

光譜儀的主要部件之一是虛擬成像相控陣（VIPA），其能將光分散到垂直方向，以形成條紋。與光柵（將光進一步分散到水平方向）相結合，整個光譜可以用紅外相機記錄為二維（2D）圖像。

得益于可用的光功率水平，中紅外輻射的檢測可以在沒有任何復雜冷卻的情況下完成，中紅外相機可以實現低至毫秒范圍的時間分辨率。等離子體物種的連續監測，涉及處理來自VIPA檢測系統的復雜數據流。這是通過特定的算法實現的，這些算法通過將計算外包給具有并行處理能力的圖形處理器，來支持大數據量的采集和預處理。它能夠滿足在線濃度監測的嚴格響應時間要求。

為了便于說明，圖6中顯示了一個樣本的2D圖像，它顯示了通過等離子體氮化反應器后，頻率梳的光譜交叉散射強度。

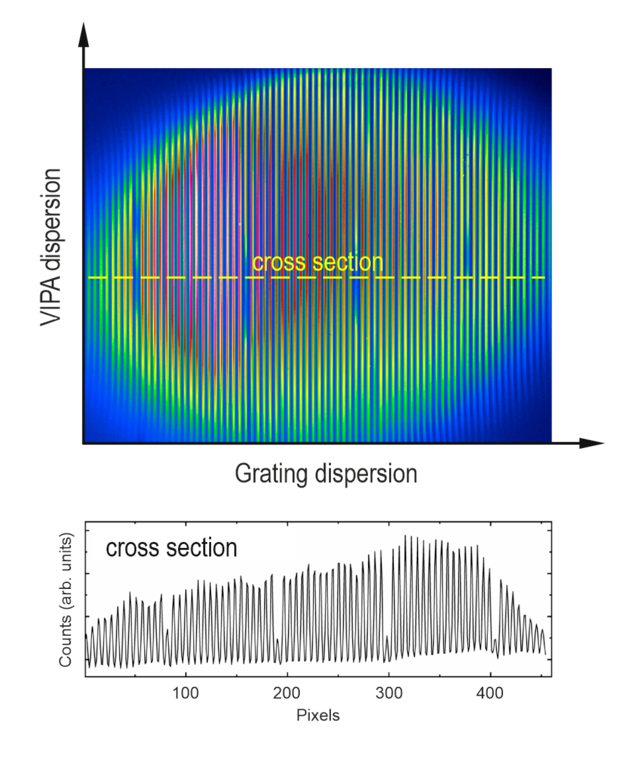

圖6：用圖5所示的方法記錄的數據。由于虛擬成像的相控陣具有與梳狀重復頻率相當?shù)墓庾V分辨率，因此得到的2D圖像由未解析梳狀模式的條紋組成。強度降低的區域反映了觀察到的吸收線，底部所示的水平橫截面給出了更直觀的顯示。（圖片來源：INP）

在實驗室規模的反應器中驗證了VIPA檢測單元后，[4] 最近在工廠中進行了該裝置的實際實施，并在運行中進行了廣泛測試。首次在真實世界條件下使用頻率梳，實現了氮化等離子體中幾種工藝相關物的實時監測。

展望

基于頻率梳的氮化等離子體光譜，通過現場和實時監測工藝相關物，為工業環境中的動態工藝控制鋪平了道路。盡管前方仍有挑戰，但可供市場使用的控制儀器的潛力是誘人的。更廣泛地說，一旦生態效益得到充分利用，預計等離子體氮化技術的市場接受度將迎來新的飆升。

參考文獻

1. R. Grün and H.-J. Günther, Mater. Sci. Eng. A, 140, 435 (1991); https://doi.org/10.1016/0921-5093(91)90459-z.

2. J. Röpcke et al., Photonics, 3, 45 (2016); https://doi.org/10.3390/photonics3030045.

3. W. Hänsel et al., Appl. Phys. B, 123, 41 (2017); https://doi.org/10.1007/s00340-016-6598-2.

4. I. Sadiek, N. Lang, and J. H. van Helden, Optical Sensors and Sensing Congress (2022); https://opg.optica.org/abstract.cfm?uri=lacsea-2022-lm4B.5.

文/Ibrahim Sadiek，Jaroslaw Sperling
