7075鋁合金是一種冷處理鍛造合金，強度高，遠優于低碳鋼，可用于制造飛機結構和其他需要高強度和強耐腐蝕性的高應力結構，是航空運用最佳板材之一。

使用傳統機械切割或者其他切割方式對7075鋁板進行加工會產生大量的熱量和機械應力，易出現變形、裂紋等問題，從而影響到零部件的精度和質量。

中科煜宸采用水導激光技術對7075鋁合金加工，并進行過程監控與結果觀察：

格柵尺寸

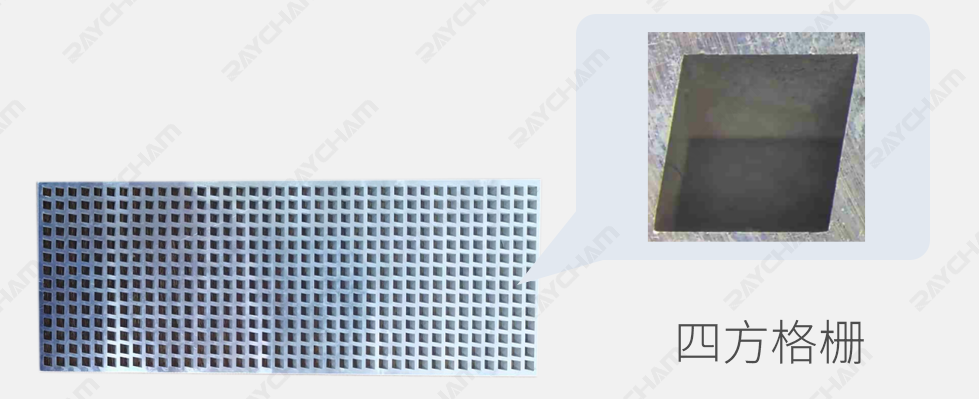

四方格柵：邊長3.5mm，相鄰邊銳角80°；

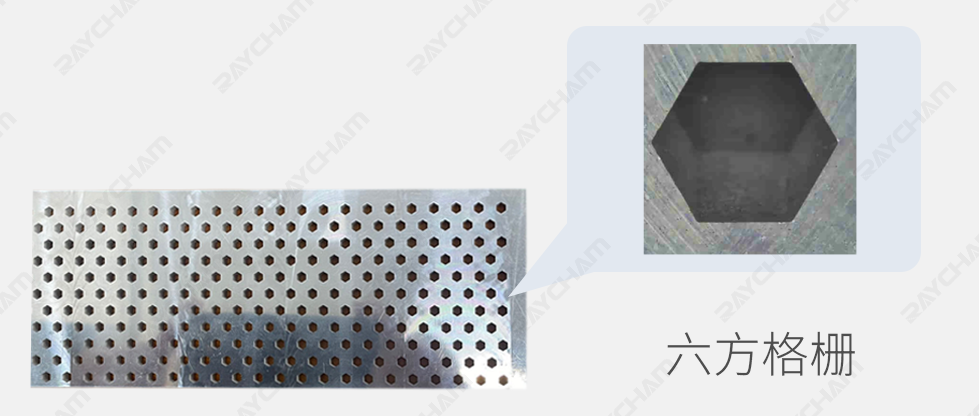

六方格柵：邊長2mm的正六邊形；

格柵拉伸矢量與板平面的角度均為60°。

加工結果

結果表明：四方格柵和六方格柵的加工輪廓一致性良好，切邊整齊、表面無毛刺、翻邊。

經參數優化，槽側壁表面粗糙度可以達到Ra1.2左右。相鄰面之間的過渡圓弧僅在0.06mm左右。切割表面無熱影響區，重熔層可以保持在3μm以下。

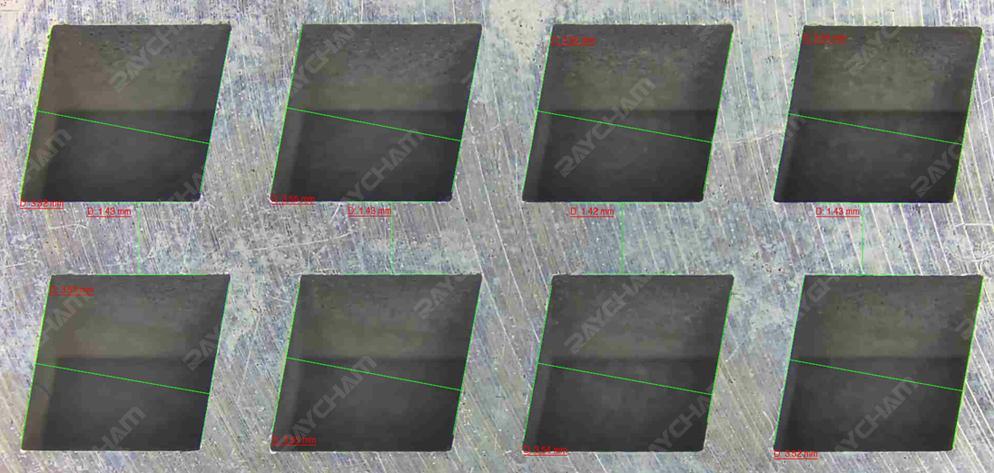

四方格柵尺寸檢測

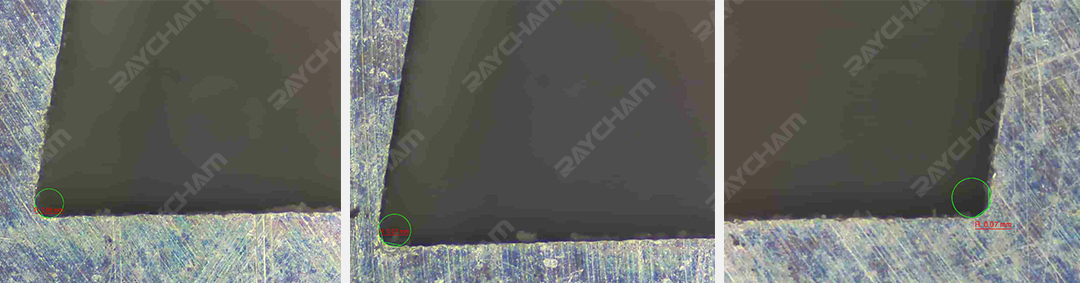

四方格柵角度以及圓度測量

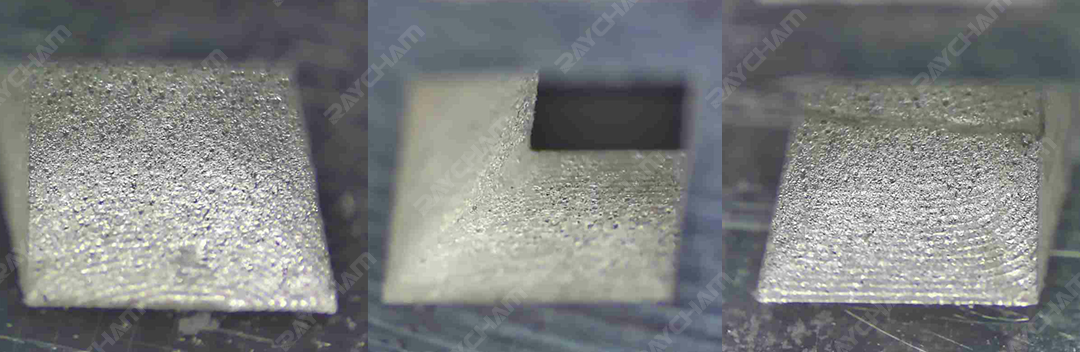

四方格柵內部加工形貌

六方格柵尺寸檢測

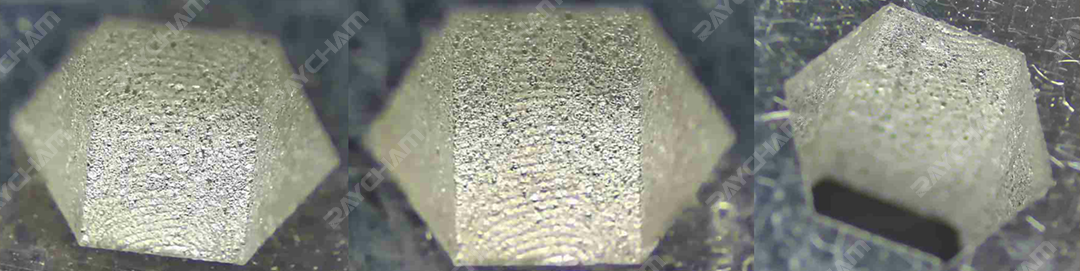

六方格柵內部加工形貌

采用水導激光切割7075鋁合金格柵，實現了傳統CNC難以實現的加工工藝，格柵的輪廓精度高、加工一致性好。與傳統工藝相比，它不僅提高了制造效率和質量，同時降低了制造成本和能源消耗。
