在微流體和醫療器械包裝等多個領域中, 需要在不使用粘合劑或中間層的情況下, 將玻璃和玻璃或者玻璃和其他材料結合起來。激光微型焊接能夠?qū)崿F(xiàn)這一目的, 使用超短脈沖激光器在兩種材料的接合處產生高強度聚焦, 從而造成材料熔化并混合在一起。這種方法產生的粘合層非常窄 <100 μm，保留了光學清晰度,并且化學性質穩定。

這種方法產生的粘合層非常窄 <100μm, 保留了光學清晰度, 并且化學性質穩定。最近, MKS Spectra-Physics® 工業應用實驗室的工程師演示了將 50 W 紅外IceFyre1064-50皮秒激光系統用于玻璃和玻璃以及玻璃和鋁的激光微型焊接。工程師為實現最佳速度和焊接質量設置了激光參數，同時也避免破裂和斷續焊接。

在焊接之前, 需要使兩個表面結合得非常緊密, 通常達到亞微米級, 不過我們采用了更大的間隙來演示焊接。這個步驟可以通過多種方式來完成。在各種情況下, 表面必須平整、經過拋光并且清潔。對于玻璃和鋁的焊接, 需要使用夾具來創造接觸區域, 而對于玻璃和玻璃的焊接, 則可采用光學接觸方式將樣本結合在一起。

為實現牢固、范圍極小的微型焊接, 工程師使用 0.50 NA 的 8 mm 焦距透鏡在兩種材料之間的接合處緊密地聚焦光束。焦點光斑的非線性吸收可實現小范圍焊接，同時對周圍的材料造成最小的熱效應。焦點在材料接合處平移, 有時會通過接觸不良的區域，產生跨接觸區域的熔接線, 偶爾會超出接觸區域。由于焊接能夠連接非常小的間隙, 我們可以將接觸區域向外延伸到焊接更大的區域。

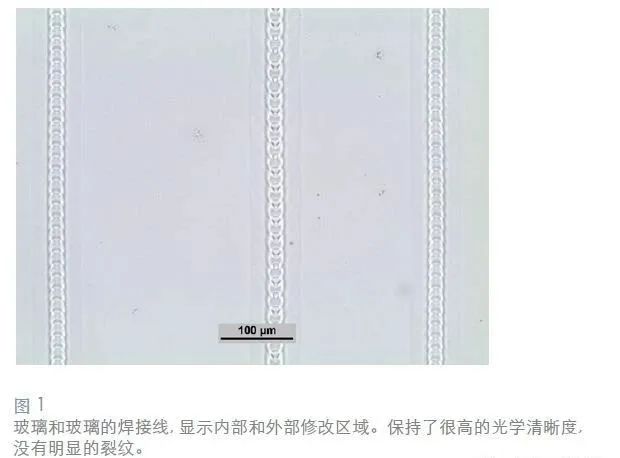

圖1 顯示玻璃和玻璃的焊接線, 具有細微的外部修改區域,~30 μm寬的內部修改區域兩側寬度各為 ~25 μm, 熔體池中存在外觀調整, 但間距 (~20 μm) 比脈沖間隔(<1 μm) 長得多。熔化區域的這種調整可能是由反饋過程造成的; 在此過程中, 熔化區域和相關的折射率變化使光束焦點發生扭曲, 從而降低非線性吸收并減少熔化, 只在光束稍微偏離扭曲焦點的熔池時增加熔化。

玻璃和玻璃的焊接與玻璃和鋁的焊接之間實現最佳結果的參數有明顯的不同。玻璃和玻璃的焊接得益于極高重復頻率、極高重疊的處理。產生的焊接點很整齊, 加工后沒有裂紋或分離 (圖1)。在處理之后, 工程師對樣本進行劃線并將其打破, 以獲得橫截面視圖, 如圖2 所示。

橫截面顯示以 25 mm/s 的速度處理的四條焊接線, 每條都呈倒置的淚滴形。如圖1 中的從上到下視圖所示, 圖中存在清晰的內部熔化區域以及更細微的外部區域。在焊點之間, 我們可以看到兩片玻璃之間的界面, 但在焊接點上, 界面消失, 表示兩片玻璃完全融合。我們可以在焊接點之間看到破裂, 但這是由用于獲取橫截面的裂開過程造成的, 在裂開之前拍攝的從上到下圖像中不存在破裂。

玻璃和鋁的焊接的處理速度與玻璃和玻璃的焊接相同, 但需要采用更低的脈沖重復頻率進行處理。功率也有所降低，以避免因鋁表面比玻璃和玻璃的焊接更高的吸收率而產生的破裂和分離。如圖3 中所示, 從上方查看時, 玻璃/鋁接合處的焊接點顯示為黑色線條。

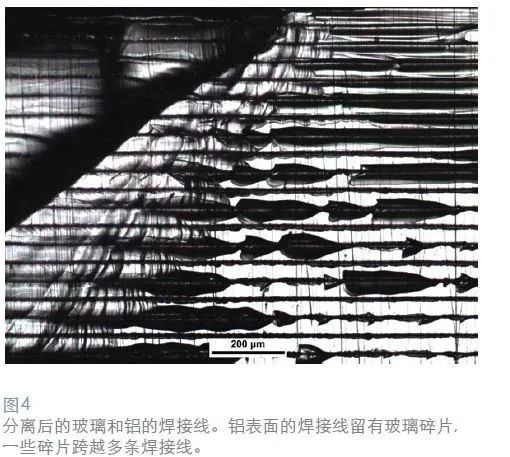

圖4 中顯示了玻璃片從鋁上脫離之后的鋁表面。許多玻璃碎片仍然附著在表面上, 寬度為幾毫米, 高度超過 100 μm,表明玻璃和鋁之間牢固結合。

超快激光微型焊接是一個敏感的過程, 需要進行一些參數調整，以產生牢固、可重復的焊接點。使用 IceFyre ps 紅外激光系統, 可以為不同的材料組合開發優化的焊接過程, 展示 IceFyre 激光器在各種激光焊接應用中的有效性和靈活性。
