一部小小的手機中，約70%的加工制造環節應用到了20多種不同的激光工藝。由此可見，激光加工在手機制造中的有著不可或缺的作用。除了常見的激光打標和切割工藝外，一項新的激光工藝在3C產業中的應用也越來越廣泛。

激光去油墨工藝

不傷基材去除玻璃表面油墨

隨著手機拍攝技術的不斷發展，大家更習慣用手機隨時隨地記錄生活。我們仔細查看手機背面的蓋板可以發現，在攝像頭周圍有一圈黑色光圈，它的作用是避免雜光進入鏡頭產生曝光，從而影響拍攝效果。黑色光圈一般為油墨，由于油墨去除工藝要求既不能打傷底層玻璃蓋板，又要完全去除指定區域內油墨涂層。需要對單脈沖能量實現精準控制的同時，又要求能夠提供足夠的峰值功率以達到油墨層的破壞閾值。工藝要求相當嚴苛。

激光油墨去除

工藝檢測標準

1. 去除玻璃蓋板表面油墨，光通過率達90%以上
2. 確保加工殘留直徑最大不能超過5um
3. 加工過程中不能造成玻璃蓋板打傷
4. 全自動化產線高速生產，驗收標準嚴苛極致

紫外納秒激光器

ULPN-355-10-1-5-M

由于大多數材料對紫外激光有很好的吸收，同時紫外激光加工產生的熱影響較少，減少了對加工對象的材料損傷。紫外激光器的波長比可見光波長更短，而短波長可以實現較小的光斑和線寬，從而更精確地聚焦。

相較于固體紫外激光器，IPG這款ULPN-355-10-1-5-M紫外納秒激光器激光脈沖寬度1.2ns，加工過程中熱效應更小，減少了對材料的損傷；小單脈沖能量（10uJ），更有利于精準控制加工；可定制 Burst模式，通過脈沖串形式滿足應用工藝中對大單脈沖能量或長脈寬脈沖的需求；全光纖結構，無需對諧振腔進行維護，具備更長的使用壽命和優質的輸出穩定性。

憑借更高的單光子能量，更高的材料吸收率，更小的熱影響，更高的加工精度。紫外納秒激光器有著獨特的應用和市場，非常適合3C、太陽能、光伏等領域的應用，如材料去除、電阻微調和透明材料打標等。

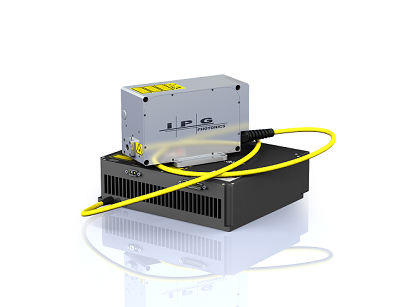

ULPN-355-10-1-5-M

產品特點

1. 全光纖結構，極佳的功率輸出穩定性
2. 免維護設計，具備更長的使用壽命
3. 窄脈寬 (1.2ns)、熱影響小，峰值功率高，清除效果好
4. 可定制Burst模式，滿足更多工藝需求

油墨去除解決方案

高質量、高效率、高穩定性

在實際生產中，IPG紫外納秒激光器在油墨去除工藝方面已應用較為成熟。某消費電子制造公司采購了百余臺IPG紫外納秒激光器投入產線，滿負荷連續運行生產3年后，70%以上激光器仍然符合生產要求繼續工作。

經市場驗證，IPG紫外納秒激光器比目前市場上的常規激光器效率更高、結構更緊湊，其輕量化設計，可快速集成到產線中，實現高質量、高效率、高穩定性生產，是一種成熟的局部精確去除解決方案。

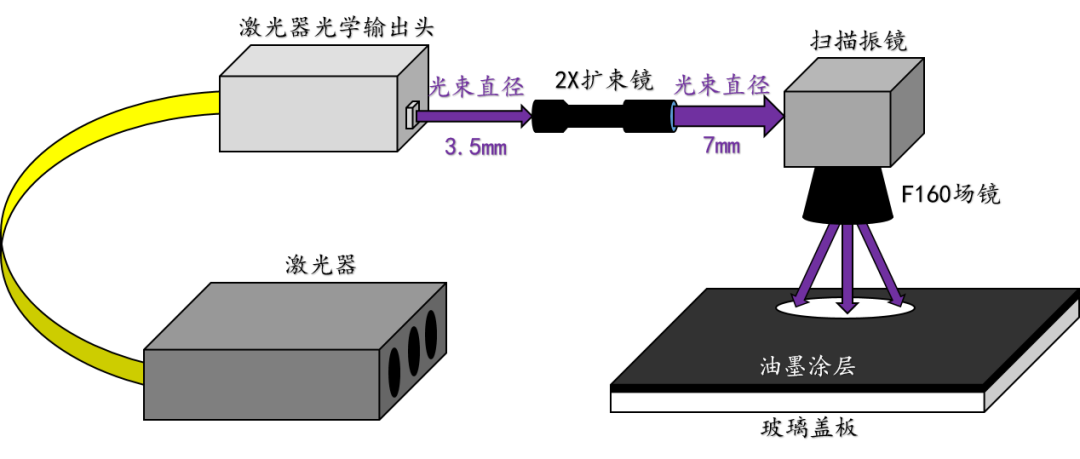

IPG紫外激光器集成簡便

使用IPG紫外激光器油墨去除效果

高質量、高效率、高穩定性

解決方案

1. 輕量化設計，集成系統僅采用簡單的打標設計結構
2. 在不損失基材的前提下，玻璃蓋板表面油墨去除干凈，光通過率達95%以上；
3. 通過增加水冷裝置，功率波動百分比(PTP)＜5%
4. 穩定性高，在滿負荷連續運行3年后，70%以上激光器仍然符合生產要求繼續工作
5. 高效優質的現場服務和快速維修與恢復機制
