文/Mark Boyle, Brennan Decesar, Dan Sickafoose；AMADA WELD TECH

醫療器械制造商通過在商品上打標，實現商標標記、序列標記以及可追溯等功能。2015年，美國食品藥物監督管理局要求，在植入式醫療設備上必須有一個特定的永久性標識，稱為唯一設備標識（UDI）。2018年，UDI也被應用到可重復使用的手術工具和器械上，例如深度尺，經過高壓滅菌后可以重復使用。

UDI標識必須滿足的標準包括以下幾點：

• 高對比度和深黑色
• 永久、不褪色、耐腐蝕
• 機器可讀
• 淺層標記、表面起伏小、防止細菌積聚

理想情況下，標記形成后不需要再做進一步的鈍化處理。

在醫用工具上最常見的三種標記是：用于UDI標記的二維碼；刻在插管、導管及其他管子上用以表示深度的刻度標記；以及標記在醫用工具表面與其他工具作區分的特殊標識或公司品牌（見圖1）。

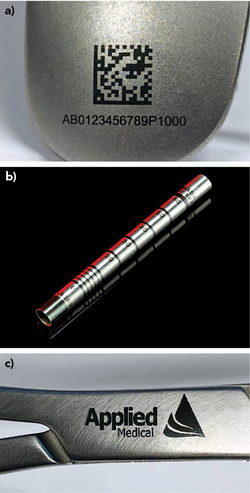

圖1：（a）植入式醫療器械上用于追溯的UDI；（b）刻在插管、導管及其他管子上用以表示深度的刻度標記；（c）標記在醫用工具表面的公司Logo。

傳統激光黑化打標

納秒紅外（IR）光纖激光器或納秒紫外二極管泵浦固體（DPSS）激光器，已經用于實現黑化打標。雖然納秒激光能夠實現打標，但其加工窗口很窄，因此人們對其加工的可靠性和一致性產生擔憂。

納秒激光通過熱效應打標，打標質量取決于零件的幾何形狀和所用的合金。因此，必須開發出一種新的普適性激光打標方法，而不僅僅只適用于某一類工具或材料的打標。此外，熱效應打標產生的熱量會使零件表面形成氧化層，這可能會導致裂紋產生（見圖2）。這些裂紋會使標記褪色，甚至在鈍化處理的過程中，標記會完全消失。鈍化是激光打標的最后一個工藝步驟，用來恢復在前序步驟中退化或被移除的氧化鉻層。

 圖2：納秒激光打標退火后的樣品圖。放大的特寫圖顯示出了氧化層的裂紋狀態。這些裂紋使標記在鈍化或滅菌過程中會褪色或消失。

此外，當對重復使用的部件進行消毒和滅菌時，氧化層的易碎性也會帶來問題。高壓滅菌是一種常見的清洗技術，因此打標的醫用部件就必須能夠耐受高溫和高壓。

紅外皮秒激光黑化打標

紅外皮秒激光脈寬比納秒激光脈寬短3-4個數量級，并且峰值功率更高。因此，這兩種激光與材料的相互作用機理不同。兩種激光打標結果肉眼看起來很相似，但是其產生黑色標記的方法是有差異的。皮秒激光的脈沖持續時間非常短，因此激光與材料表面相互作用的熱效應非常小。激光作用的區域形成了類似“光阱”的特性，具有抗反射性能，使激光作用區域相比非作用區域呈現出明顯的深黑色 （見圖3）。也就是說，皮秒激光打標不會形成脆性氧化層，因此即使經過鈍化及多次高壓滅菌和消毒后，也不會被腐蝕。

 圖3：紅外皮秒激光黑色打標樣品圖。放大的特寫圖顯示了激光打標結構具有“光阱”特性。該標記在鈍化和高壓滅菌后仍然不會褪色。

此外，皮秒激光黑化打標具有更寬的加工窗口，并且不依賴于部件形狀或合金成分。皮秒激光打標是非熱過程，因此適用于不同形狀和不同金屬成分的醫用部件，有利于生產應用。

越來越多的醫療器械制造商正在轉向皮秒激光打標技術，以確保醫療器械的高質量打標。隨著激光技術的發展，皮秒激光器的工業穩定性顯著提高；此外，激光功率的提高也縮短了加工時間，降低了生產成本。雖然納秒光纖激光器和納秒紫外DPSS激光器的價格正在穩步下降，但是皮秒紅外激光器的技術優勢已經大大超出了納秒激光器的價格優勢。

總結

皮秒紅外激光器已經進入了不銹鋼醫療器械的黑化打標市場，并且成為了當今醫療器械制造商頗為青睞的一種選擇。皮秒紅外激光打標對比度高、持久性強并且耐腐蝕。此外，與傳統的激光打標相比，皮秒激光較寬的工藝窗口也提高了生產的可靠性。
