文/Subhash Singh，Nick Reilly，Chunlei Guo

光纖激光器使用稀土摻雜光纖作為激活介質，用激光二極管作泵浦源，本身固有一些關鍵優勢，使它們在通過鎖模產生超短脈沖方面頗具吸引力。摻雜光纖的高增益帶寬和效率，允許制造相對便宜、緊湊、堅固的光纖激光器系統，這些系統提供適合廣泛應用的光纖耦合輸出光束。

飛秒架構

光纖提供較高的表面積-體積比，從而可實現有效的冷卻，并且可以根據特定性能參數進行定制。光纖激光器最初僅限于連續波（CW）、低功率、單模運行；經過了三十多年的發展，現在光纖激光器已經能夠?qū)崿F(xiàn)單模和多模運行，波長范圍覆蓋紫外（UV）到遠紅外（far-IR）波段，并且能提供非常高的功率水平、可變的重復頻率，以及（也許的最顯著的）毫秒到飛秒級的脈寬。

不同于傳統的自由空間激光器，光纖激光器采用光纖和光纖布拉格光柵（FBG），后者取代了常規的介質反射鏡，用于光學反饋。大多數高功率光纖激光器采用雙包層光纖架構，其中增益介質在光纖的纖芯，由兩層包層包圍。來自激光二極管或另一個光纖激光器的多模泵浦光束，在內包層中傳播并受到外包層的約束，激發激活介質，并產生在光纖纖芯中傳播的激射模式。

為了產生超快激光脈沖，需要采用主動或被動鎖模技術。今天用于被動鎖模的一些技術，包括非線性偏振旋轉和飽和吸收技術，而電光或聲光調制器用于主動鎖模。^[1]

在半導體可飽和吸收鏡（SESAM）中，半導體量子阱生長在半導體分布式布拉格反射器上，SESAM已成功地用于制造工作在1.0μm和1.5μm波長處的飛秒光纖激光器。通過采用石墨烯可飽和吸收體的摻鉺（Er）光纖激光器，已經展示了自啟動鎖模和穩定的孤子脈沖產生。這些只是商業激光器制造商正在采用的幾種飛秒光纖激光器架構，以滿足各種科學和工業應用。

非線性鎖模

對于可重復的長期穩定運行，德國Menlo Systems公司的“figure 9”技術采用行之有效的非線性光學環鏡（NOLM）鎖模機制。振蕩器和放大器均只使用保偏光纖組件，實現高穩定性和低噪聲，運行免維護。

Menlo的摻鉺光纖激光器在中心波長1560nm和780nm處具有寬帶增益，提供標準和高功率型號，在50~250MHz的重復頻率范圍內，具有<90fs的脈寬。Menlo的摻鐿（Yb）Orange飛秒光纖激光器，工作在1040nm和520nm波長處，平均功率>10W，并提供<150fs的脈寬。作為一家光學頻率梳開發商，Menlo的所有激光器系統均能夠以高精度同步。這些系統廣泛用于光譜學、顯微、計量、引力觀測和材料加工領域。^[2,3]

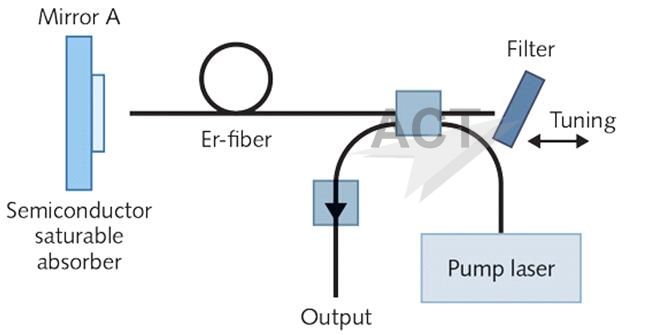

BlueCut包含一個振蕩器、一個配備脈沖拾取單元的放大器，以及用于高能量短脈沖的壓縮器，是Menlo的工業級微焦耳光纖激光器系統�；�于全光纖集成技術，該系統堅固、穩定，可用于微加工應用（見圖1）。

光纖CPA

基于其光纖啁啾脈沖放大（FCPA）技術，美國IMRA America公司的FCPA μJewel系列，由具有足夠脈沖能量的摻鐿光纖激光器組成，甚至在1045nm波長處（見圖2）。^[4]FCPA架構允許用戶在兩種模式下進行選擇：100kHz或200kHz的重復頻率、高達50μJ的高能量模式；以及1MHz下10W和20W的高平均功率模式。該選擇允許用戶根據應用需求，以更快的速率進行材料加工。

IMRA的拉曼頻移技術，讓摻鉺拉曼頻移飛秒光纖激光器在810nm波長處，產生了干凈的脈沖形狀和光譜，從而使Femtolite光纖激光器能夠替代鈦藍寶石（Ti:sapphire）激光器——這類激光器一直是臨床和工業飛秒應用中的主力軍。在810nm和1620nm波長處，Femtolite的功率范圍覆蓋150~200mW，這在太赫茲波產生和探測、多光子熒光顯微鏡，以及二次諧波成像中非常有用。^[5]

此外，飛秒脈沖可通過光纖傳送到最終用戶設備中。Femtolite FD系列提供光纖耦合輸出，重復頻率50MHz，平均輸出功率高達1W。這種水平的脈沖能量，對于需要將飛秒脈沖光源靈活地集成到設備中的許多非線性成像或計量應用而言，已經足夠用了。

同樣地，光纖激光器啁啾脈沖放大器（FLCPA），也是美國Calmar Laser公司Cazadero高能量（高達30μJ）超快激光器的基礎，該激光器在1μm或1.5μm波長處產生超快脈沖（<0.5ps），重復頻率數百千赫茲。這些超快激光器產品可以輸出綠光（515nm）和紫外光（343nm），并能與該公司的Bodega OPA耦合，進而能在整個近紅外（near-IR）區域提供較寬的波長范圍。

Cazadero FLCPA超快激光器始于27MHz的被動SESAM鎖模種子光纖激光器，采樣低至120kHz或更高。超快脈沖是通過頻率時間展寬（啁啾），使得通過高功率光纖放大器級、以較低的峰值強度進行放大。高達30μJ的短脈沖能量傳輸?shù)阶杂煽臻g中。這種FLCPA是固態飛秒激光放大器的一種具有成本效益的替代方案，用于精密生物醫學材料加工和納米結構化。^[7]

由于能夠產生超過4000^oC的高熔融溫度，可用于材料熔化、微結構操作或多材料合成，高功率飛秒光纖放大器已經被越來越多地用于材料加工和制造領域。2014年，美國Laser-Femto公司首次實現了0.5mJ的飛秒光纖激光器，提升了基于光纖的飛秒技術的高功率極限。

被動鎖模

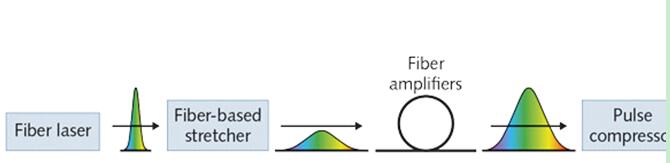

SESAM被動鎖模技術也是Calmar公司的Carmel-CFL超快光纖激光器種子平臺的基礎。Carmel X系列是高功率、風冷、780nm（以及可選的1550nm）、基于光纖的飛秒激光器，輸出功率從0.2W到超過1.0W（在1550nm高達2.5W；見圖3）。

Carmel激光器能提供<90fs的脈寬，并且體積小巧，比許多Ti:sapphire激光器更加緊湊，但是輸出功率水平卻之接近，能夠滿足一系列超快激光應用的需求，包括生物成像、多光子顯微、光學計量、3D微打印、太赫茲成像和眼科學。^[8]

Carmel X系列包括遠程數據采集、功率監控、系統診斷和二次諧波晶體的自動調節，實現長時間的使用壽命及OEM服務支持。對于多光子顯微應用，Carmel超快激光器可用于細胞組織成像，提供最小的散射，并降低光損傷的風險。緊湊的激光頭及配套的鎧裝光纜，使其只需要最少的光學元件就可以集成到現有的光學顯微鏡中。

另一種具有低相位噪聲和低時間抖動的被動鎖模、工業級飛秒激光器，是瑞士Onefive公司的Origami。其變換限制的孤子脈沖發射，在不同的波長和不同的重復頻率下，提供衍射極限的光束質量和指向穩定性。

為了能在惡劣環境中工作，Origami封裝在采用風冷和密封外殼內，專為高穩定性和低漂移而設計。Onefive公司的Origami（<100fs，高達5nJ）、Origami HP（<100fs，高達100nJ）和Origami XP（<400fs）等飛秒激光器產品，是超低噪聲計時和頻率梳應用的理想選擇。^[6]Origami XP（<400fs，>40μJ）非常適用于飛秒眼科學（LASIK和白內障手術）和材料微加工應用。

多波長輸出

德國Toptica Photonics公司的FemtoFiber系列飛秒光纖激光器使用餌光纖和鐿光纖，能夠提供多種輸出選擇：1560nm/780nm、可見/近紅外可調諧輸出，紅外/近紅外超連續譜和短脈沖型號，可用于非線性顯微、雙光子聚合、時域太赫茲和阿秒科學應用，并且還可以用作種子激光器。

可飽和吸收鏡（SAM）鎖模和保偏光纖技術，使得交鑰匙型FemtoFiber ultra系列可用于生命科學、阿秒科學、光學相干斷層掃描（OCT），以及工業/ OEM集成應用，這些應用通領域常缺乏具有激光專業知識的工程師。FemtoFiber激光器的光纖振蕩器，可用于為一個或多個光學放大器提供種子源。同步的多個激光器系統，有益于諸如頻率計量和泵浦-探測實驗等應用。

Toptica FemtoFiber dichro系列從同一孔徑輸出不同波長的兩路同步激光束。該平臺設計上特別注重經常需要不止一種顏色的應用，如生物光子學應用，包括雙光子熒光和二次諧波產生（SHG）顯微。

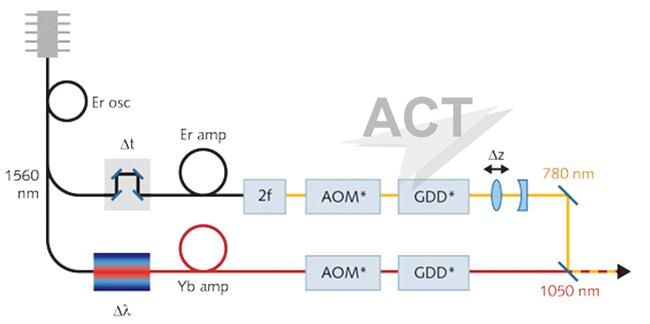

FemtoFiber dichro bioMP型號從一個孔徑發射亞150fs脈沖，輸出波長780nm（>500mW）和1050nm（>1000mW），可獨立調制強度、脈寬（啁啾）以及相應的脈沖間延遲，這些可調節的參數在活體細胞多色雙光子成像、寬帶相干反斯托克斯拉曼光譜（CARS）、受激拉曼光譜（SRS）研究，以及泵浦-探測實驗和脈沖受激發射耗盡（STED）顯微（見圖4）應用中，能夠大顯身手。^[9]

MOPA功率

英國Fianium公司（2016年初被NKT Photonics公司收購）的光纖激光器系列產品基于主振蕩功率放大器（MOPA）構建模塊，生產輸出皮秒或飛秒光學脈沖的鎖模激光器光源。Fianium提供的高平均功率（>20W）和高能量系統，能以兆赫茲重復頻率到單次發射工作，光譜范圍覆蓋240~2500nm。

Fianium公司的超連續譜（SC450-4）或“白光”光纖激光器發射超寬光譜，通常從紫外到超過2μm，并具有激光般的光束質量。所有Fianium公司的超連續譜激光器，均以兆赫茲重復頻率提供皮秒脈沖，使它們與穩態應用中的CW源或壽命測量中的脈沖光源同樣有效。單個超連續譜激光器，配合可調諧濾光片使用，可以在一系列應用中取代無限數目的單頻激光器。

Fianium公司的FemtoPower激光器，采用被動鎖模MOPA結構，輸出波長1064nm、具備高平均功率和固定重復頻率。也可以提供脈寬200fs的532nm二次諧波。

Fianium公司可機架安裝的High-Energy系列光纖激光器，能夠提供高達10μJ的脈沖能量。其內部集成輸出調制器，允許用戶定制從單次發射到高達1MHz的連續模式的輸出。該產品線具有<500fs脈寬的選項，最大平均功率2W，以及<5ps的選項產生5W的功率，適用于更高能量的應用，包括微結構和納米結構、組織消融和眼科手術。^[10]

LightWire FF1000為非線性顯微（雙光子、SHG）應用進行了優化。高平均功率（1.5W）、短脈寬（80fs）以及良好的光束質量，結合在一起獲得樣品的銳利、明亮圖像。1030nm的激光發射波長，對深激發和收集來自組織的光都非常理想。飛秒脈沖的高峰值功率（625kW），也在許多其他非線性光學應用中有著廣泛的用武之地，如太赫茲產生或雙光子聚合。

基于完善的MOPA方案，立陶宛EKSPLA公司的1030nm、平均功率1.5W的LightWire FF1000激光器，專門為非線性顯微（雙光子、SHG）應用進行了優化，脈寬低至80fs。LightWire FF50飛秒光纖激光器，能在1064nm波長提供<130fs的脈寬，是傳統釹釔鋁石榴石（Nd：YAG）激光器的低成本、緊湊及堅固的替代產品。

中紅外選擇以及更多

美國IPG Photonics公司的紅外脈沖光纖激光器，提供1.03~1.06μm、1.55~1.65μm、2.09μm以及2.1~2.6μm的波長。非線性外部轉換產生綠光輸出，皮秒和飛秒脈沖選擇提供1.5μm處達10W、1.06μm處達100W，或者0.52μm處達5W的二次諧波源。

這些飛秒選擇的范圍從400fs到600fs，重復頻率高達3MHz，IPG的CLPF超快振蕩器提供40fs脈沖，在2.1~2.6μm范圍內提供客戶選擇的固定波長，重復頻率80~800MHz，輸出功率2W。IPG的超快放大器提供了在2~3μm光譜范圍內，實現數瓦輸出功率的能力。克爾透鏡鎖模振蕩器和超快放大器頭，由IPG的連續光纖激光器泵浦，滿足了一系列科學和生物醫學應用的需求。

所有的飛秒光纖激光器制造商繼續提升超快架構的性能，包括更寬的波長范圍、更短的脈沖以及更多的功率輸出選項，以應對下一代材料研究和加工的挑戰。
