加工原理

水導激光加工的基本原理是將大功率脈沖激光束耦合到水射流之中后作用于工件表面實現加工的過程。

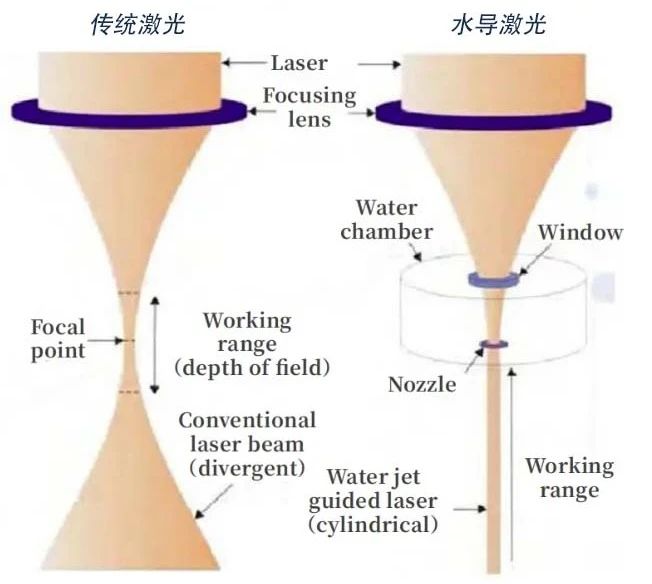

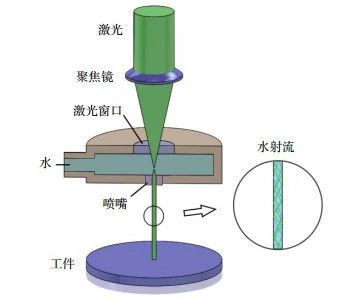

其加工原理如上圖所示。一般是大功率的激光器采用光纖耦合輸出方式，通過透鏡聚焦到置于扁形的水腔底座的噴嘴，從噴嘴噴射出的柱狀水射流導向激光作用于加工件表面。

這種獨特的激光與水射流耦合的加工方法會產生平行于切口斷面的切縫，其不僅可以保證精密的加工精度，還可以確保加工區域保持冷卻和干凈。同時在加工過程中無需進行激光聚焦和距離控制。

加工優勢

傳統加工方式主要包括機械加工、熱切割和傳統激光切割等。這些加工方式或多或少的在精度、效率和對材料的影響方面存在一定的局限性。

水導激光加工作為一種新型加工方式有效結合了傳統激光加工方式和水射流加工方式的優點。

在解決傳統激光加工熱問題基礎上保證加工需求,具有熱影響區小、熱殘余應力小、微裂紋少、加工精度高等優點,并在水射流的沖刷下有效減少熔融產物堆積形成的毛刺,降低了加工表面的表面粗糙度,擁有廣泛的應用價值與發展前景。

應用領域

基于以上的優勢，水導激光可應用于航空發動機氣膜孔加工、復合材料微結構加工、半導體劃片加工、醫療植入支架加工、寶石材料切割等領域。

航空航天

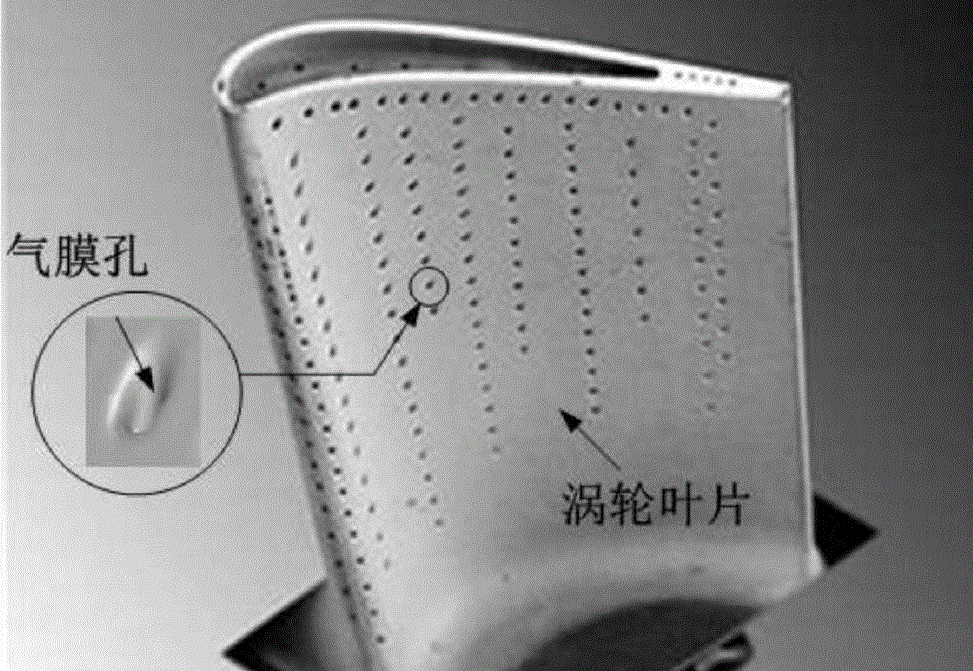

航空發動機氣膜孔的制造對孔精度、出入口形貌、壁面粗糙度以及重鑄層厚度有著非常嚴格的規范。常規的加工方式無法滿足上述需求。

水導激光的加工方式不會產生熱影響區和微裂紋等缺陷，確保氣膜孔的加工精度和效率，推動了我國航空工業的發展。

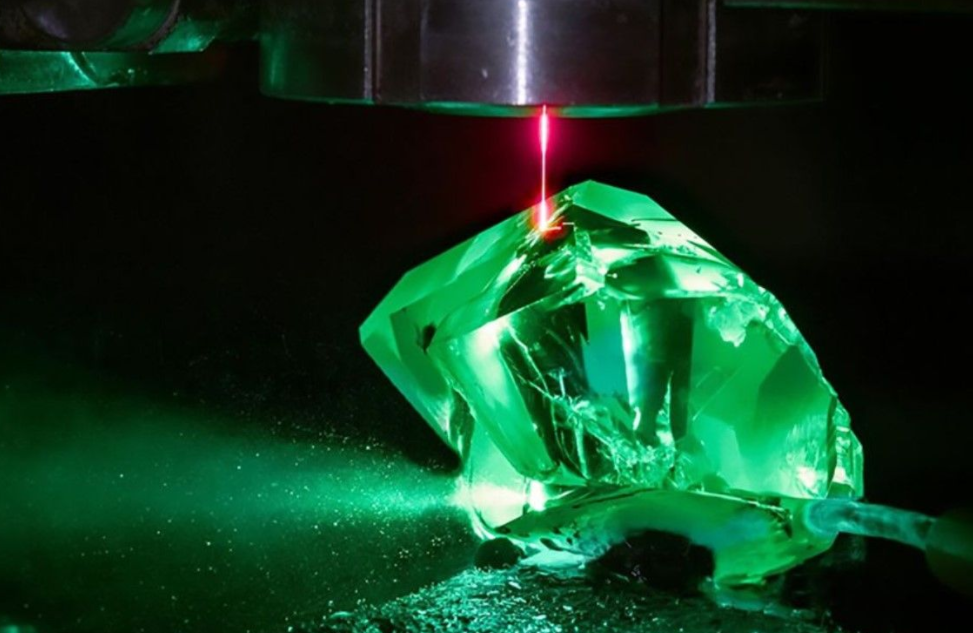

鉆石切割

水導激光切割鉆石的加工過程中無熱損耗，也無需調整激光焦點，操作方式便捷，能以最低的切割損耗完成超高成品率，切割出來的鉆石擁有超高的精度和平整的切面。

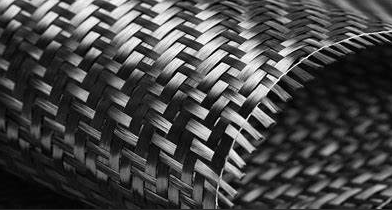

碳纖維增強復合材料

碳纖維增強復合材料（carbon fiber reinforced polymer，CFRP）具有比強度高、比模量大、耐腐蝕性和抗疲勞性好等優點。

傳統機械加工會產生分層、開裂等缺陷，連續激光和長脈沖激光加工容易形成較大的熱影響區，超快激光又無法滿足加工效率需求。

水導激光結合了常規激光加工與水射流加工的特點，在繼承激光加工無刀具磨損、無機械壓力與變形、切縫寬度小等優點的同時，通過微細水射流進行沖刷與散熱，極大程度降低切割區域熱效應，有效解決了傳統加工方法的各種問題，在加工CFRP上展現出巨大的優勢。

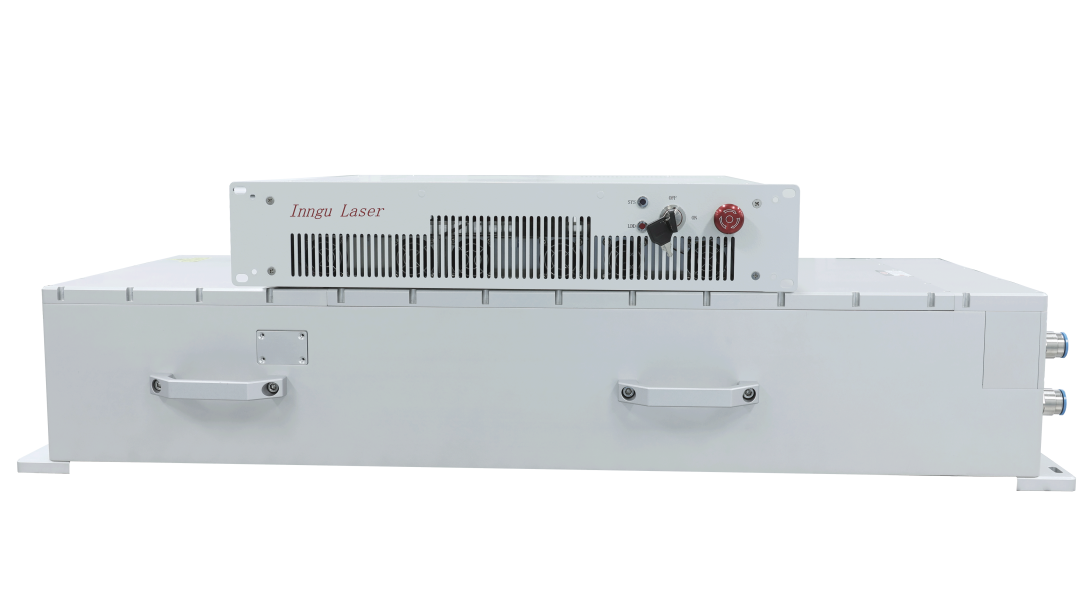

GP系列水導激光器

英谷激光的GP系列水導綠光激光器能量大，光束質量好，峰值功率高，在加工效果方面表現出色。相較于超快加工，水導激光加工有如下優勢 ：

1.無損材料，被加工區域幾乎無熱影響區、無變形，無污染；

2.高切割速度，在保證加工質量的同時，可實現更快的加工速度；

3.獨特的平行激光束，提高加工精度，切面無錐度，材料損耗小。

金剛石切割鉆孔
