精益求精 降本增效

為玻璃開孔提供優選解決方案

面對玻璃加工市場的多樣化需求，光至科技不斷創新升級，推出120W高峰值GT-Pro+激光器，為玻璃加工提供一站式解決方案。

120W高峰值GT-Pro+激光器采用自主研發的光學放大與電控方案，在顯著提升峰值功率的同時，克服光譜展寬和拉曼等非線性問題，拓展了納秒脈沖激光器的輸出技術指標和應用范圍。

本次升級的GT-Pro+激光器通過獨特的光學設計與精選器件，實現了近衍射極限的光束質量輸出；對光路進行了深度優化，顯著增強激光器的抗反射能力；高達200kW的峰值功率使光纖納秒脈沖激光也能加工玻璃，使得原本需要綠光或者超快激光來完成的玻璃鉆孔應用大大降低了設備成本和使用門檻。

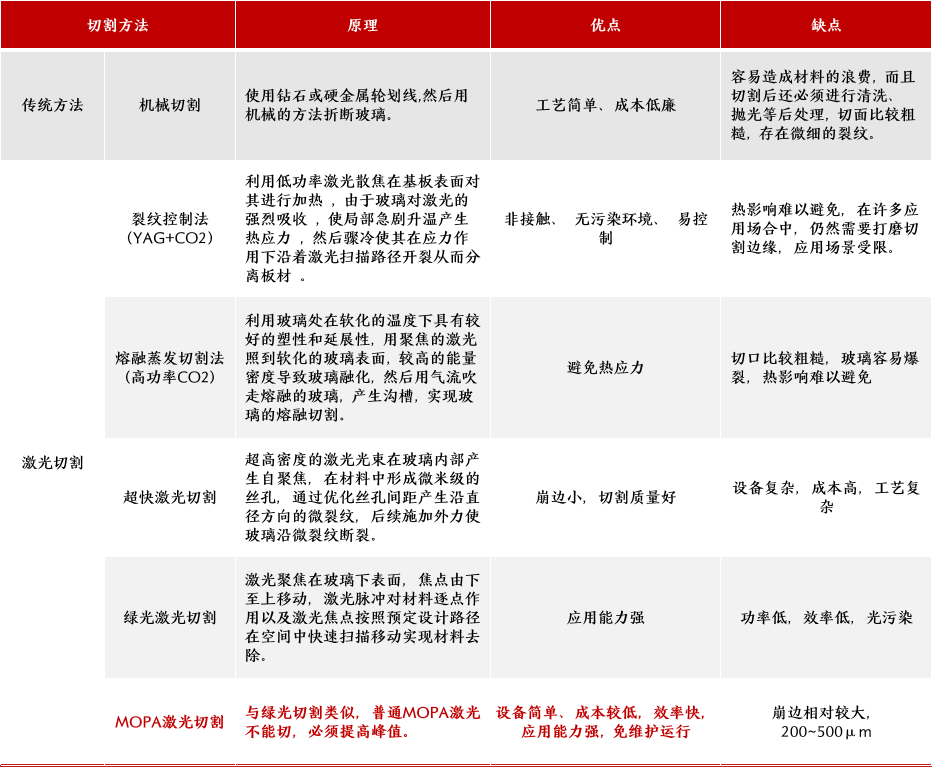

表1 不同玻璃加工方式的比較

光至120W GT-Pro+

鉆孔性能優異 滿足不同客戶需求

本次測試采用的F-120-GT-10-N2-Pro+脈沖光纖激光器,平均功率120W,峰值高達270kW，最大單脈沖能量1mJ,脈寬2~20ns可調，10mm光斑輸出。2D 14mm通光振鏡可以直連激光器輸出，再配合電動Z軸即可以完成測試。根據不同的開孔尺寸需求，可以選擇不同焦距的場鏡進行測試以達到最佳效果。

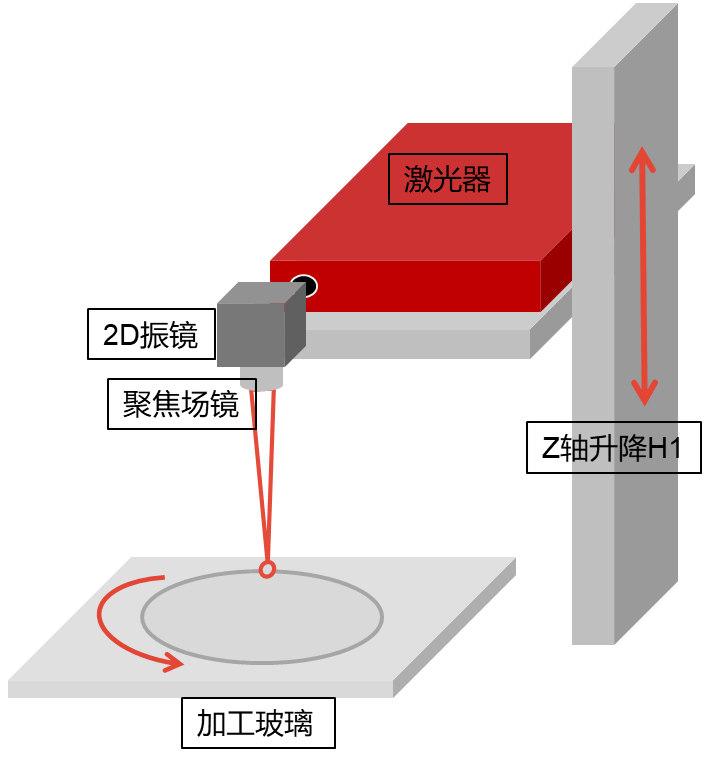

圖1 玻璃鉆孔設備示意圖

圖片

測試結果

1 常規玻璃（浮法玻璃）

浮法玻璃是一種通過浮法工藝生產的平板玻璃，具有平整度高、厚度均勻、光學性能好等特點，廣泛應用于建筑、家居、裝飾等領域 。在浮法玻璃上開孔需求非常多，如玻璃門、窗、燈飾、開關面板等，常規的方法較難完成較大或較小或異形孔，一不小心就會使玻璃碎裂，而采用激光則變得非常簡單。

我們在1-19mm厚的浮法玻璃上打不同尺寸的孔徑進行測試，發現不同的孔徑激光參數基本一樣，只需修改孔徑即可。經測試，建議打70mm以內的孔使用F100的場鏡，打70-100mm孔使用F160場鏡，打100-150mm孔使用F210場鏡，所用的場鏡必須是高功率石英場鏡，不然會有明顯的熱透。

GT-Pro+激光器在常規玻璃上不僅打可以圓孔，還可以打腰型孔、異形孔、方孔等，但是因為目前控制上還沒有功率隨速功能，不能實現直角與銳角的切割。

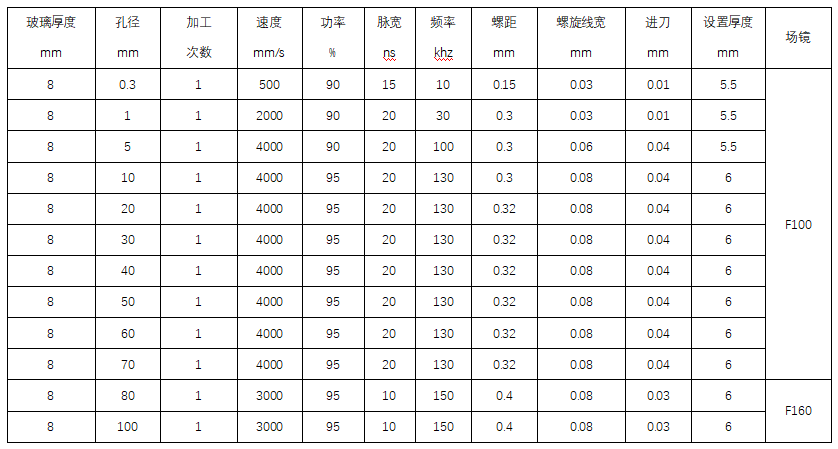

表2 8mm常規玻璃打孔參考參數

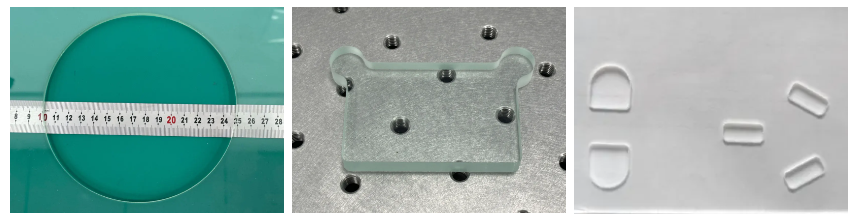

150mm大孔  門鉸鏈安裝孔  玻璃開關面板

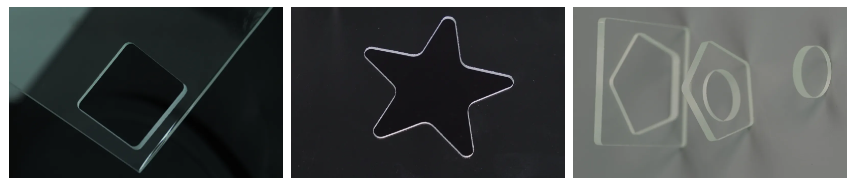

圖2 常規玻璃打異形孔

2 光伏玻璃（超白壓花玻璃）

光伏玻璃是一種低鐵含量的硅酸鹽玻璃，又叫超白壓花玻璃，原材料主要為純堿和石英砂，含鐵量低、透光率高、反射率低。作為太陽能電池組件的重要組成部分，背板光伏玻璃需在特定位置打孔把光伏電池組件的電流導線引出到接線盒。

光伏玻璃一面平整透光，另一面具有花紋難以透光。我們測試的時候?qū)⒒�紋面置于下面，平面向上，激光從平面入射透射到下表花紋面開始逐層向上切割。經測試，使用頻率150kHz，功率90%，速度4000mm/s，螺旋線寬0.6mm，線間距0.08mm，打12mm的孔僅需2.5秒，孔壁光滑、崩邊<300μm。

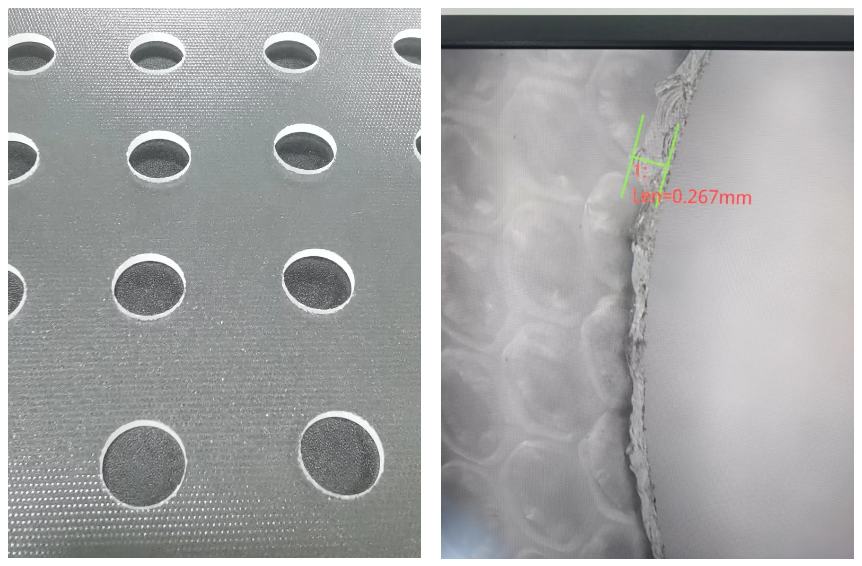

圖3 光伏玻璃打孔

3 高硼硅玻璃

高硼硅玻璃具有非常低的熱膨脹系數，只有普通玻璃的三分之一左右，耐高溫性能好，物理強度高，可制成餐具、茶杯、器皿等多種物品，需要在上面開孔才能使用。激光打孔因其無接觸式加工，且開孔后無應力殘留，效率快、成品率高，是高硼硅玻璃鉆孔的理想選擇。

本次在不同顏色的高硼硅玻璃杯側壁、底部等位置進行打孔測試，均能快速完成，效率快、孔內壁干凈無粉塵殘留，崩邊比常規玻璃更小。

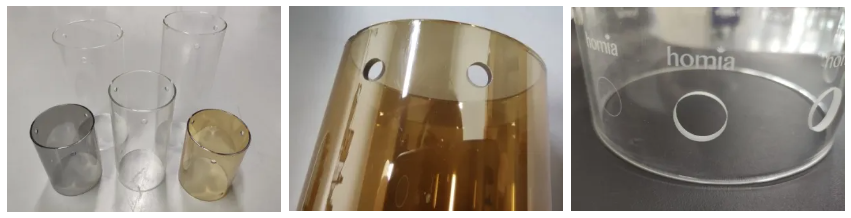

圖4 高硼硅玻璃

小結

120W高峰值GT-Pro+激光器峰值高、光束質量好，可用于浮法玻璃、光伏玻璃、高硼硅玻璃等多種玻璃材料的鉆孔，可加工玻璃厚度達19mm，玻璃孔徑0.3~150mm，且圖形設計靈活，加工孔徑錐度小、孔內壁干凈，玻璃損傷低，精度高、效率高。在競爭激烈的玻璃加工市場，光至科技將持續升級產品，為廣大用戶提供更多的選擇。
